Устройство для создания импульсов света

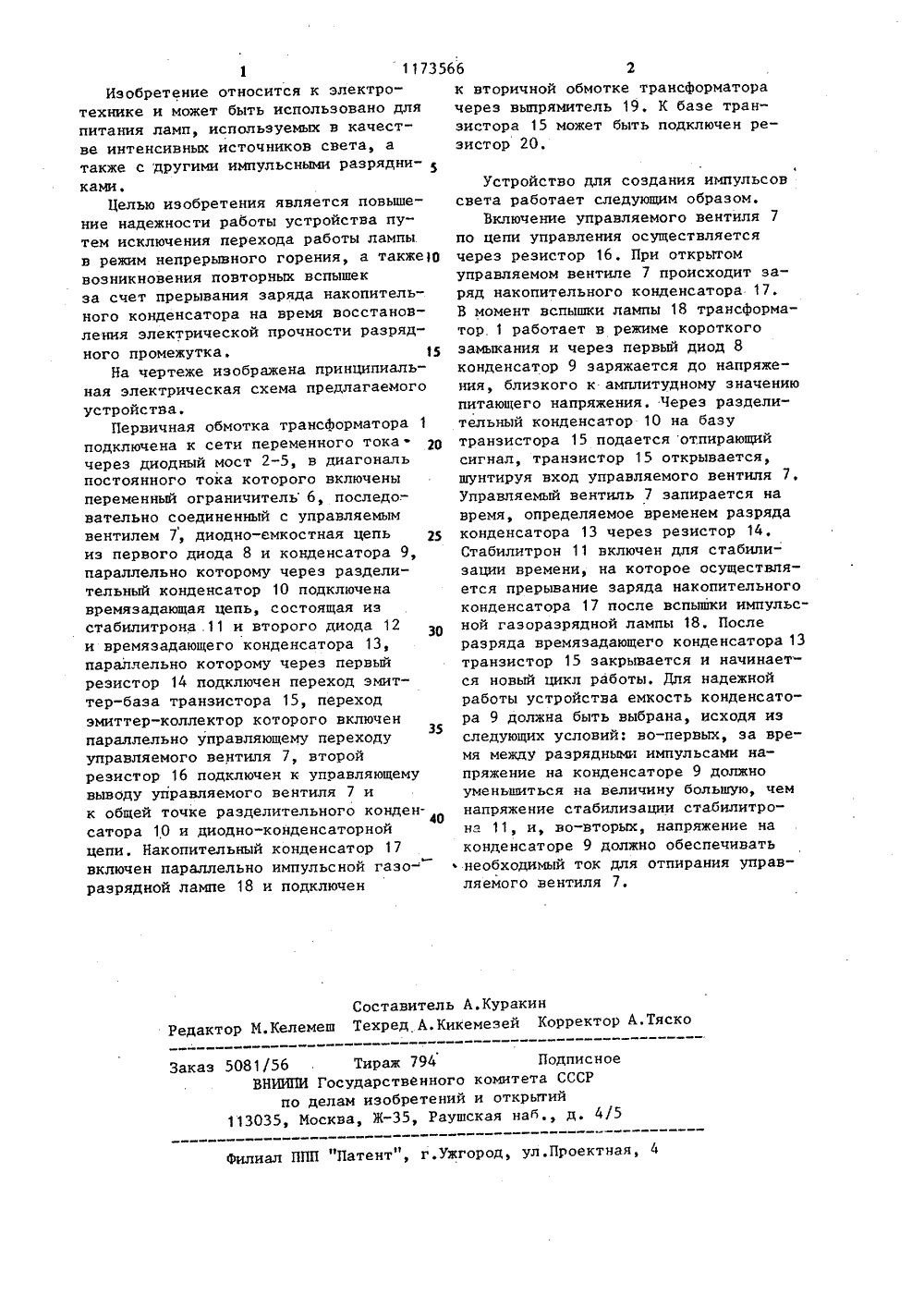

.8)видетельство ССС 05 В 41/30, 1973 ОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ОПИСАНИЕ ИЗ(54)(57) УСТРОЙСТВО ДЛЯ СОЗДАНИЯИМПУЛЬСОВ СВЕТА, содержащее переменный ограничитель, трансформатор, выпрямитель и накопительный конденсатор, параллельно которому подключена импульсная газоразрядная лампа,о т л и ч а ю щ е е с я тем, что,с целью повышения надежности работыустройства, оно снабжено диодным мостом, управляемым вентилем с цепямиуправления, диагональ диодного мостапо переменному току включена после-.довательно с первичной обмоткой транс Аорматора, а в диагональ диодного моста по постоянному току включены последовательно соединенные переменный ограничитель и управляемый вентиль, диодно-емкостная цепь из первого диода и конденсатора, параллельно которому через разделительный .конденсатор подключена времязадающая цепь, состоящая из параллельно включенных стабилитрона и второго диода и времязадающего конденсатора, параллельно которому через первый резистор подключен переход эмиттер-база транзистора, переход эмиттер-коллектор которого включен параллельно с Ю управляющему переходу управляемого вентиля, второй резистор подключен к управляющему выводу управляемого С вентиля и к общей точке разделительного конденсатора и диодно-конденса- ф торной цепи.Составитель А.КуракинРедактор М.Келемеш Техред А,Кикемезей Корректор А.Тяско Заказ 5081/56 . Тираж 794 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП "Патент", г.Ужгород, ул,Проектная, 4 1 1 173Изобретение относится к электротехнике и может быть использовано для питания ламп, используемых в качестве интенсивных источников света, а также с другими импульсными разрядни ками.Целью изобретения является повышение надежности работы устройства путем исключения перехода работы лампы. в режим непрерывного горения, а также 10 возникновения повторных вспышек за счет прерывания заряда накопительного конденсатора на время восстановления электрической прочности разрядного промежутка. 15На чертеже изображена принципиальная электрическая схема предлагаемого устройства.Первичная обмотка трансформатора 1 подключена к сети переменного тока- через диодный мост 2-5, в диагональ постоянного тока которого включены переменный ограничитель 6, последо. - вательно соединенный с управляемым вентилем 7, диодно-емкостная цепь 25 из первого диода 8 и конденсатора 9, параллельно которому через разделительный конденсатор 10 подключена времязадающая цепь, состоящая из стабилитрона .11 и второго диода 12 и времязадающего конденсатора 13, параллельно которому через первый резистор 14 подключен переход эмиттер-база транзистора 15, переход эмиттер-коллектор которого включен параллельно управляющему переходу35 управляемого вентиля 7, второй резистор 16 подключен к управляющему выводу управляемого вентиля 7 и к общей точке разделительного конден 40 сатора 10 и диодно-конденсаторной цепи, Накопительный конденсатор 17 включен параллельно импульсной газо- разрядной лампе 18 и подключен 566 2к вторичной обмотке трансформатора через выпрямитель 19, К базе транзистора 15 может быть подключен резистор 20,Устройство для создания импульсовсвета работает следующим образом.Включение управляемого вентиля 7по цепи управления осуществляетсячерез резистор 16. При открытомуправляемом вентиле 7 происходит заряд накопительного конденсатора 17.В момент вспышки лампы 18 трансформатор 1 работает в режиме короткогозамыкания и через первый диод 8конденсатор 9 заряжается до напряжения, близкого к амплитудному значениюпитающего напряжения. Через разделительный конденсатор 10 на базутранзистора 15 подается отпирающийсигнал, транзистор 15 открывается,шунтируя вход управляемого вентиля 7.Управляемый вентиль 7 запирается навремя, определяемое временем разрядаконденсатора 13 через резистор 14,Стабилитрон 11 включен для стабилизации времени, на которое осуществляется прерывание заряда накопительногоконденсатора 17 после вспышки импульсной газоразрядной лампы 18. Послеразряда времязадающего конденсатора 13транзистор 15 закрывается и начинается новый цикл работы. Для надежнойработы устройства емкость конденсатора 9 должна быть выбрана, исходя изследующих условий: во-первых, за время между разрядными импульсами напряжение на конденсаторе 9 должноуменьшиться на величину большую, чемнапряжение стабилизации стабилитронз 11, и, во-вторых, напряжение наконденсаторе 9 должно обеспечиватьнеобходимый ток для отпирания управляемого вентиля 7,
