Генератор импульсов

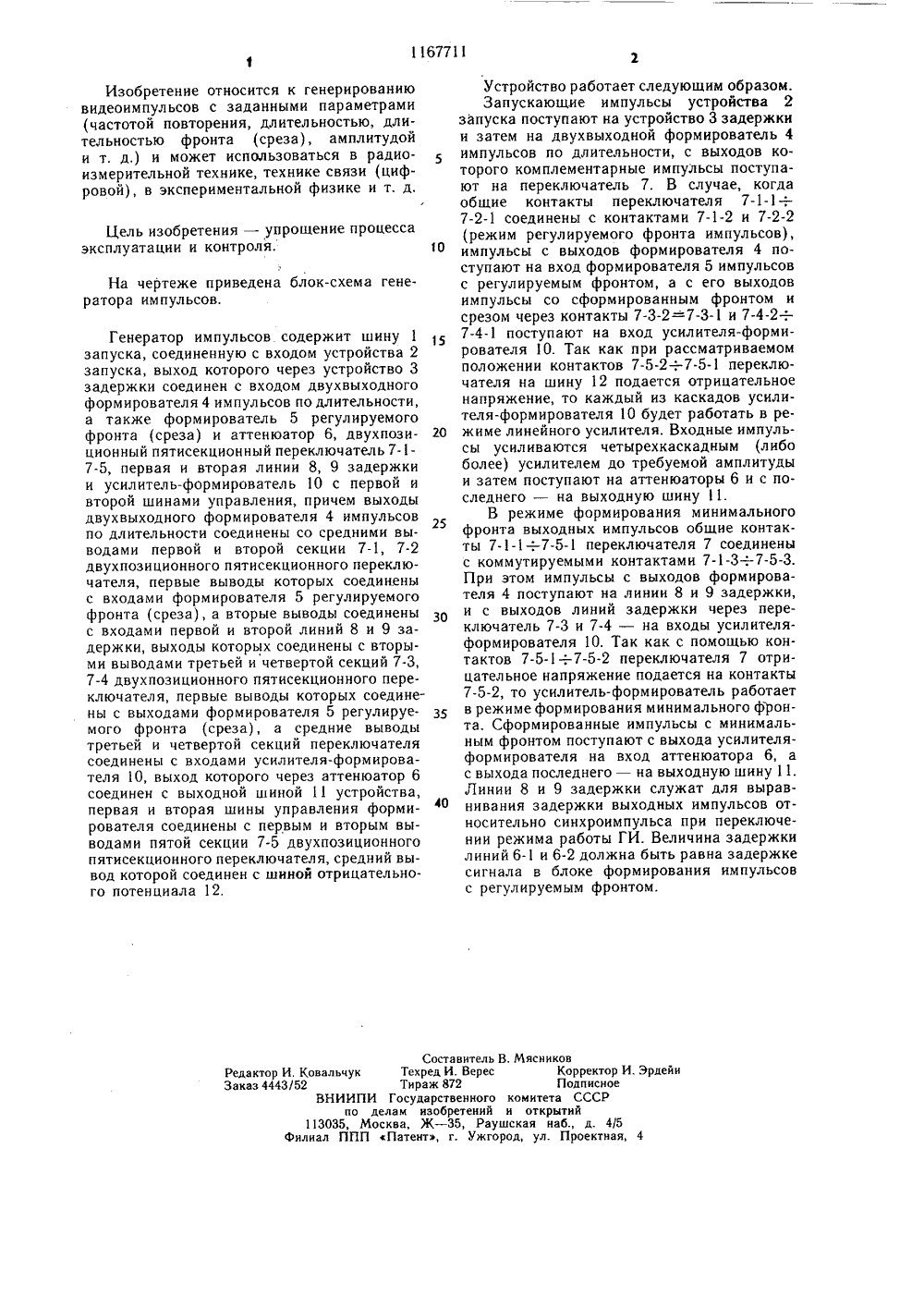

,Я 01167 А 3 К 5 ИЗОБРЕТЕНИЯ ПИС ВТОРСКОМУ С ТЕЛЬСТ УДАРСТВЕННЫЙ НОМИТЕТ ССС ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ(56) Нев 1 е(1 Рас 1 сагд, Еес 1 гоп 1 с 1 пз 1 гцгпеп 1 апд Яуз 1 егпз, США, 1980, с. 330 - 331,Генератор импульсов Г 5-59. Техническое описание и инструкция по эксплуатацииГВ 3.264.035-02 ТО, 1975.(54) (57) ГЕНЕРАТОР ИМПУЛЬСОВ, содержащий шину запуска, соединенную с входомблока запуска, выход которого через блокзадержки соединен с входом формирователяимпульсов по длительности, а также формирователь регулируемого фронта (среза)и аттенюатор, отличающийся тем, что, с целью упрощения эксплуатации и контроля,в него введены двухпозиционный пятисекционный переключатель, первая и втораялинии задержки и усилитель-формировательс первой и второй шинами управления, причем выходы формирователя импульсов по длительности соединены со средними выводами первой и второй секций двухпозиционного пятисекционного переключателя, первые выводы которых соединены с входами формирователя регулируемого фронта (среза), а вторые выводы - с входами первой и второй линий задержки, выходы которых соединены с вторыми выводами третьей и четвертой секций двухпозиционного пятисекционного переключателя, первые выводы которых соединены с выходами формирователя регулируемого фронта (среза), а средние выводы третьей и четвертой секций переключателя соединены с входами усилителя- формирователя, выход которого через аттенюатор соединен с выходной шиной устрой- д ства, первая и вторая шины управления уси- ф лителя-формирователя соединены с первым ур и вторым выводами пятой секции двухпози- %Ф ционного пятисекционного переключателя, средний вывод которого соединен с шиной отрицательного потенциала.1167711 Составитель В. Мясников Редактор И. Ковальчук Техред И. Верес Корректор И Эрдеин Заказ 4443/52 Тираж 872 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к генерированию видеоимпульсов с заданными параметрами (частотой повторения, длительностью, длительностью фронта (среза), амплитудой и т, д.) и может использоваться в радио- измерительной технике, технике связи (цифровой), в экспериментальной физике и т. д. Цель изобретения - упрошение процесса эксплуатации и контроля. 10На чертеже приведена блок-схема генератора импульсов. Генератор импульсов содержит шину 1 запуска, соединенную с входом устройства 2 запуска, выход которого через устройство 3 задержки соединен с входом двухвыходного формирователя 4 импульсов по длительности, а также формирователь 5 регулируемого фронта (среза) и аттенюатор 6, двухпози ционный пятисекционный переключатель 7-1- 7-5, первая и вторая линии 8, 9 задержки и усилитель-формирователь 10 с первой и второй шинами управления, причем выходы двухвыходного формирователя 4 импульсов по длительности соединены со средними выводами первой и второй секции 7-1, 7-2 двухпозиционного пятисекционного переключателя, первые выводы которых соединены с входами формирователя 5 регулируемого фронта (среза), а вторые выводы соединены с входами первой и второй линий 8 и 9 задержки, выходы которых соединены с вторыми выводами третьей и четвертой секций 7-3, 7-4 двухпозиционного пятисекционного переключателя, первые выводы которых соединены с выходами формирователя 5 регулируе мого фронта (среза), а средние выводы третьей и четвертой секций переключателя соединены с входами усилителя-формирователя 10, выход которого через аттенюатор 6 соединен с выходной шиной 11 устройства, первая и вторая шины управления формирователя соединены с первым и вторым выводами пятой секции 7-5 двухпозиционного пятисекционного переключателя, средний вывод которой соединен с шиной отрицательного потенциала 12. Устройство работает следуюшим образом.Запускаюшие импульсы устройства 2 запуска поступают на устройство 3 задержки и затем на двухвыходной формирователь 4 импульсов по длительности, с выходов которого комплементарные импульсы поступают на переключатель 7. В случае, когда общие контакты переключателя 7-1-1 - ;7-2-1 соединены с контактами 7-1-2 и 7-2-2 (режим регулируемого фронта импульсов), импульсы с выходов формирователя 4 поступают на вход формирователя 5 импульсов с регулируемым фронтом, а с его выходов импульсы со сформированным фронтом и срезом через контакты 7-3-2= 7-3-1 и 7-4-2 в ;7-4-1 поступают на вход усилителя-формирователя 10. Так как при рассматриваемом положении контактов 7-5-2+7-5-1 переключателя на шину 12 подается отрицательное напряжение, то каждый из каскадов усилителя-формирователя 10 будет работать в режиме линейного усилителя. Входные импульсы усиливаются четырехкаскадным (либо более) усилителем до требуемой амплитуды и затем поступают на аттенюаторы 6 и с последнего - на выходную шину1.В режиме формирования минимального фронта выходных импульсов общие контакты 7-1-1 - ;7-5-1 переключателя 7 соединены с коммутируемыми контактами 7-1-3 - ;-7-5-3. При этом импульсы с выходов формирователя 4 поступают на линии 8 и 9 задержки, и с выходов линий задержки через переключатель 7-3 и 7-4 - на входы усилителя- формирователя 10. Так как с помощью контактов 7-5-1+7-5-2 переключателя 7 отрицательное напряжение подается на контакты 7-5-2, то усилитель-формирователь работает в режиме формирования минимального фронта. Сформированные импульсы с минимальным фронтом поступают с выхода усилителя- формирователя на вход аттенюатора 6, а с выхода последнего - на выходную шину 11. Линии 8 и 9 задержки служат для выравнивания задержки выходных импульсов относительно синхроимпульса при переключении режима работы ГИ. Величина задержки линий 6-1 и 6-2 должна быть равна задержке сигнала в блоке формирования импульсов с регулируемым фронтом.
