Устройство для изготовления футерованных уплотнительных колец
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

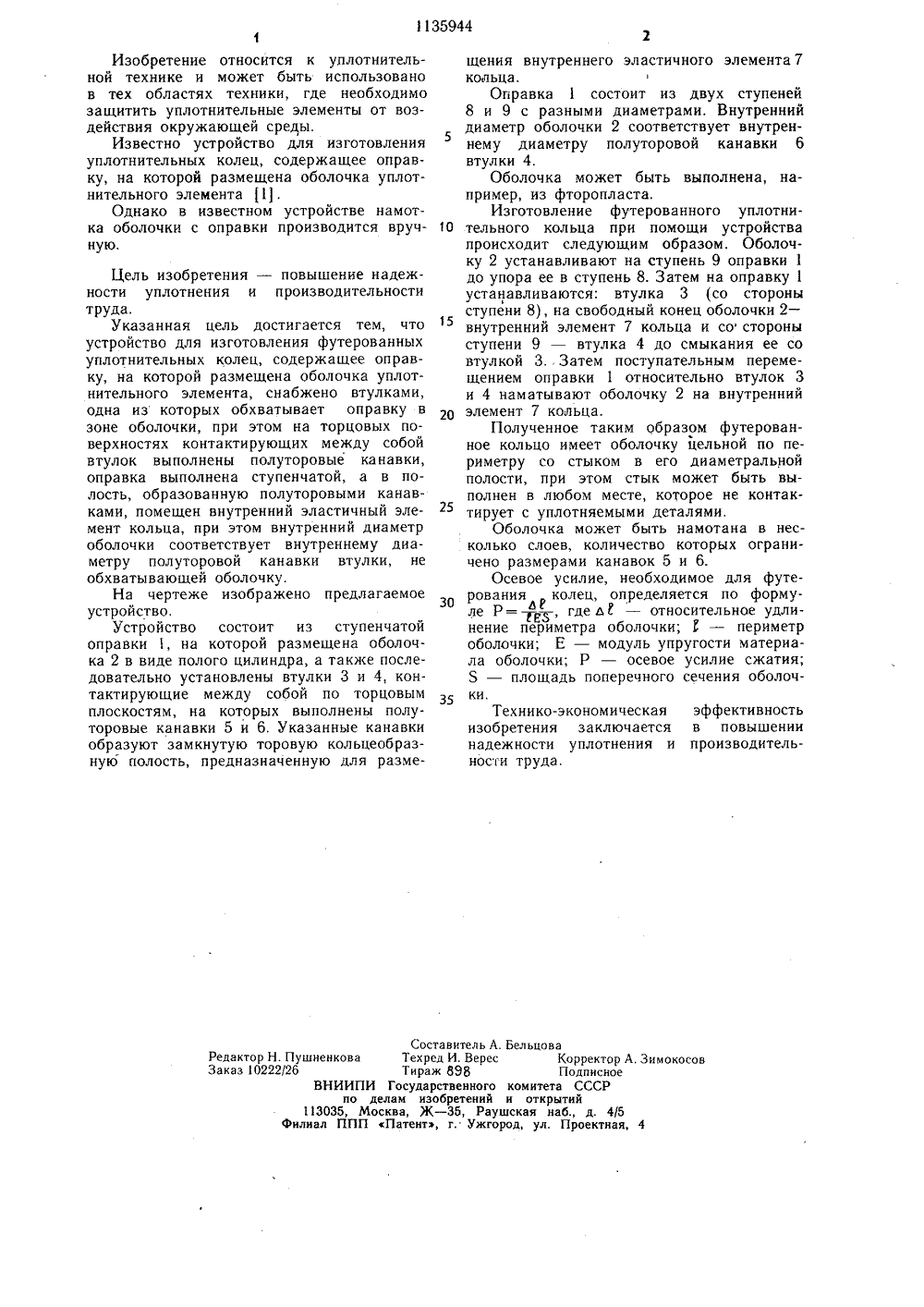

Союз СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 15 4 ЗОБРЕТЕН А ТОР СНОМ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ ВИДЕТЕЛЬСТВУ(54) (57) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ФУТЕРОВАННЫХ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ, содержащее оправку, накоторой размещена оболочка уплотнительного элемента, отликакнцееея тем, что, с целью повышения надежности уплотнения н производительности труда, оно снабжено втулками, одна из которых обхватывает оправку в зоне оболочки, при этом на торцовых поверхностях контактирующих между собой втулок выполнены полуторовые канавки, оправка выполнена ступенчатой, а в полость, образованную полуторовыми канавками, помещен внутренний эластичный элемент кольца, при этом внутренний диаметр оболочки соответствует внутреннему диаметру полуторовой канавки втулки, не обхватывающей оболочку.1135944 Составитель А. Бельцова Редактор Н. Пушненкова Техред И, Верес Корректор А. Знмокосов Заказ 10222/26 Тираж 898 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г, Ужгород, ул. Проектная, 4Изобретение относится к уплотнительной технике и может быть использовано в тех областях техники, где необходимо защитить уплотнительные элементы от воздействия окружающей среды.Известно устройство для изготовления уплотнительных колец, содержащее оправку, на которой размещена оболочка уплотнительного элемента 11.Однако в известном устройстве намотка оболочки с оправки производится вручную. Цель изобретения - повышение надежности уплотнения и производительности труда.Указанная цель достигается тем, что устройство для изготовления футерованных уплотнительных колец, содержащее оправку, на которой размещена оболочка уплотнительного элемента, снабжено втулками, одна из которых обхватывает оправку в зоне оболочки, при этом на торцовых поверхностях контактирующих между собой втулок выполнены полуторовые канавки, оправка выполнена ступенчатой, а в полость, образованную полуторовыми канавками, помещен внутренний эластичный элемент кольца, при этом внутренний диаметр оболочки соответствует внутреннему диаметру полуторовой канавки втулки, не обхватывающей оболочку.На чертеже изображено предлагаемое устройство.Устройство состоит из ступенчатой оправки 1, на которой размещена оболочка 2 в виде полого цилиндра, а также последовательно установлены втулки 3 и 4, контактирующие между собой по торцовым плоскостям, на которых выполнены полуторовые канавки 5 и 6, Указанные канавки образуют замкнутую торовую кольцеобразную полость, предназначенную для размещения внутреннего эластичного элемента 7 кольца.Оправка 1 состоит из двух ступеней8 и 9 с разными диаметрами. Внутренний диаметр оболочки 2 соответствует внутреннему диаметру полуторовой канавки 6 втулки 4.Оболочка может быть выполнена, например, из фторопласта.Изготовление футерованного уплотни тельного кольца при помощи устройствапроисходит следующим образом. Оболочку 2 устанавливают на ступень 9 оправки 1 до упора ее в ступень 8. Затем на оправку 1 устанавливаются: втулка 3 (со стороны ступени 8), на свободный конец оболочки 2 - внутренний элемент 7 кольца и со стороны ступени 9 - втулка 4 до смыкания ее со втулкой 3., Затем поступательным перемещением оправки 1 относительно втулок 3 и 4 наматывают оболочку 2 на внутренний элемент 7 кольца.Полученное таким образом футерованное кольцо имеет оболочку цельной по периметру со стыком в его диаметральной полости, при этом стык может быть выполнен в любом месте, которое не контактирует с уплотняемыми деталями,Оболочка может быть намотана в несколько слоев, количество которых ограничено размерами канавок 5 и 6.Осевое усилие, необходимое для футерования колец, определяется по формуле Р= - , где ь 1 - относительное удлиб 0ГЕ 5нение йериметра оболочки; 1 - периметр оболочки; Е - модуль упругости материала оболочки; Р - осевое усилие сжатия; Ь - площадь поперечного сечения оболоч ки.Технико-экономическая эффективностьизобретения заключается в повышении надежности уплотнения и производительности труда.
СмотретьЗаявка
3573094, 31.03.1983
ПРЕДПРИЯТИЕ ПЯ А-7899
ДОЛГАЧЕВ ИГОРЬ ИВАНОВИЧ, РЯЗАНОВ АЛЕКСАНДР СЕРГЕЕВИЧ, КУЛАКОВ НИКОЛАЙ МИХАЙЛОВИЧ, ДЕНЕЖКИН ВЯЧЕСЛАВ НИКОЛАЕВИЧ
МПК / Метки
МПК: F16J 15/00
Метки: колец, уплотнительных, футерованных
Опубликовано: 23.01.1985
