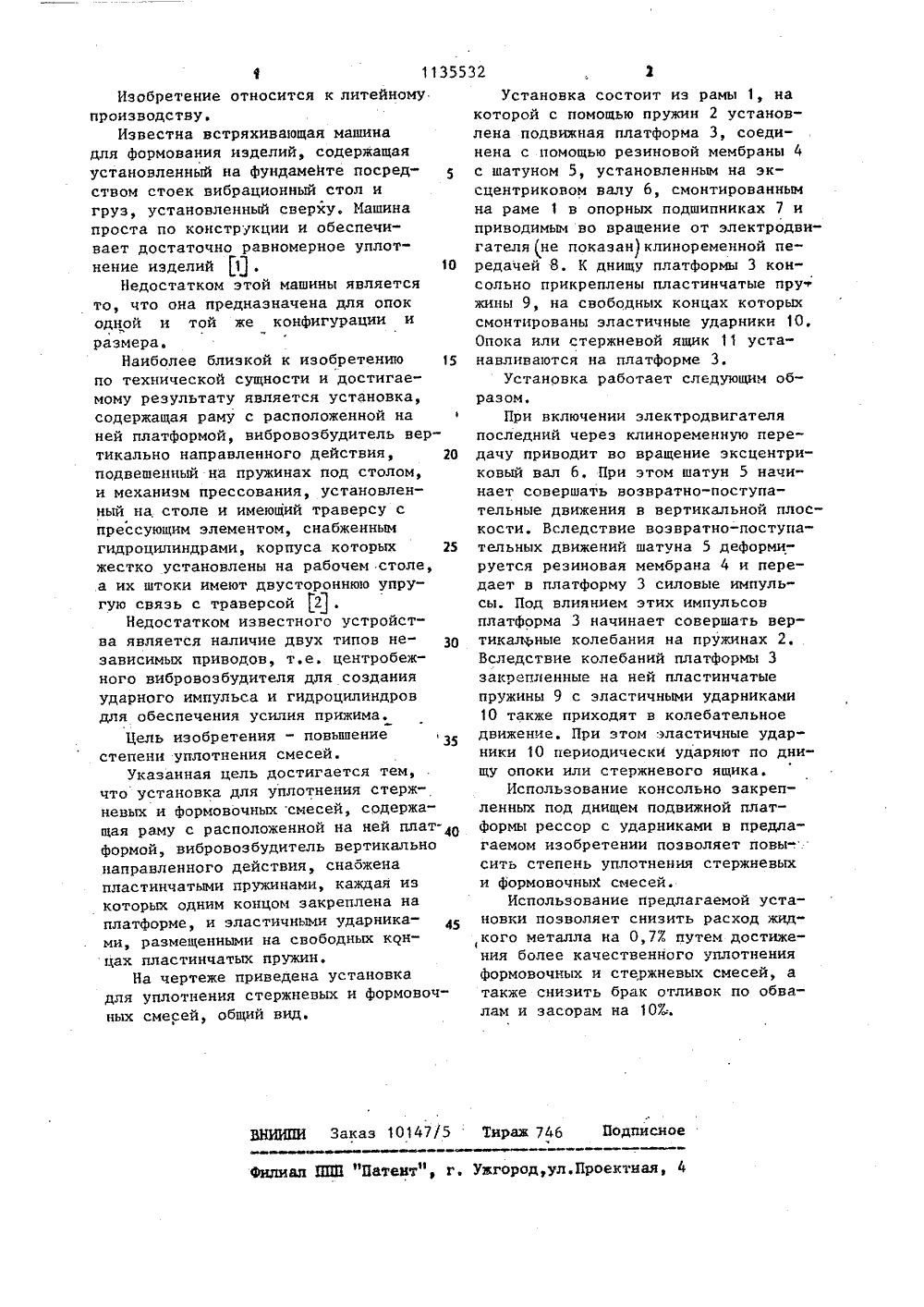

Установка для уплотнения стержневых и формовочных смесей

Номер патента: 662239

Опубликовано: 15.05.1979

Авторы: Беляев, Бобров

МПК: B22C 15/02

Метки: опоках, смеси, уплотнения, формовочной

...приводом вращения.На чертеже изображено предлагаемоеустройство, общий вид.15Устройство для уплотнения формовочнойсмеси в опоках содержит приспособление 1 дляразмещения опок 2, которое может быть выполнено в виде приводного рольганга. Надрольгангом на кронштейне 3 установлен при водной вал 4 (на чертеже не показан) с набором упругих дисков 5. Каждый диск состоит из упругого элемента 6, жестко:связанного со ступицей 7, которая смонтирована662239 И И П И Заказ 2567/12 Тираж 944 Подписн фнлкал ППП Патент, г. Ужгород, ул. Проектная, 4 с возможностью относительного вращения на фрикционном элементе 8. Этот элемент выполнен в виде втулки, имеющей развитую торцовую поверхность, Фрикционные элементы 8 закреплены на приводном валу 4 с возможностью...

Номер патента: 1060298

Опубликовано: 15.12.1983

Авторы: Минченков, Никитин

МПК: B22C 15/02

Метки: смеси, уплотнения, формовочной

...сыпучее вещество, снабженомагнитами, установленными на прессовой головке.На фиг 1 изображена схема устройства до прессования, на фиг. 2то же, после уплотнения формовочной смеси,Устройство содержит корпус смеханизмами прессования (не показаны) и прессовую головку 1, выполненную в виде металлическогостакана 2 с внутренней полостьюсферической форма, в которой размещено ферромагнитное сыпучее вещество, например стальные шарики 3,удерживаемое внутри стакана постоянным магнитом 4, Задавшись формойи размерами магнитов, можно получить любое расположение ферромагнитного сыпучего вещества в началь.ном положении, удовлетворяющее требованиям технологического процессаформовки смеси.устройство работает следующимобразом,В установленные на...

Номер патента: 1155348

Опубликовано: 15.05.1985

Авторы: Минченков, Никитин

МПК: B22C 15/02

Метки: смеси, уплотнения, формовочной

...(не показаны) и прессовую головку 1, выполненную в виде металлического стакана 2 с внутренней полостью сферической Формы, в которой размещено Ферромагнитное сыпучее вещество, например стальные шарики 3, удерживаемые внутри стакана постоянным магнитом 4 Задавшись формой и размерами магнитов, можно получить любое расположение ферромагнитного сыпучего вещества в начальном положении, удовлетворяющее требованиям технологического процесса формовки смеси.Устройство работает следующим образом.В установленные на подмодельную плиту 5 опоку 6 и наполнительную рамку 7 насыпается Формовочная смесь 8, Механизм прессования приводится в движение, при этом прессо. вая головка 1 начинает уплотнять Формовочную смесь 8. Металлические шарики...

Номер патента: 1417994

Опубликовано: 23.08.1988

Авторы: Выхров, Выхрова, Сумцов

МПК: B22C 15/30

Метки: смеси, уплотнения, формовочной

...с возможностью вращения каток 2, у задней стенки тележки смонтированы колеса 8. Корпус цилиндра 9 шарнирно соединен с тележкой 7,а шток - с рамой 4. Над последней расположен бункер с формовочной смесью 10. Подним установлен ленточный питатель 11, закрепленный на раме 4, Опока 12 установленана рабочем столе встряхиваюшего привода1. Тележка имеет боковые направляющие 13с уступом 14.Устройство работает следующим образом.После уплотнения формовочной смеси вопоке 2 с помощью устройства 1 в нее спомощью ленточного конвейера 11 добавляется формовочная смесь и после этого сжатый воздух подводится в правую полость цилиндра 9. Последний перемещается вправо,тележка 7 по направляющим роликам 3 -вправо, а каток 2 - на опоку 12. Когдатележка 7...

Номер патента: 1496909

Опубликовано: 30.07.1989

Авторы: Киселев, Мотыль, Туревский

МПК: B22C 15/02

Метки: смесей, уплотнения, формовочных

...контактируют с упорами 19 либо 20 (фиг.3)35Оси 14 и 15, пружина 16, толкатели 17 и 18 и упоры 19 и 20 расположены на нерабочей части прессовой плиты.Устройство работает следующим 40 образом.Под действием привода 13 ось прижимного зубчатого колеса 10.начинает перемещаться влево (по фиг.1 и 2) по направляющим 12. При этом из-за от сутствия возможности проскальзывания между прижимным колесом 10, прессовой плитой 5 и опорной рейкой 9 прессовая плита начинает перекатываться над контрладом опоки 4. 50Толкатель 18 сходит с упора 20 и под действием пружины 16 жалюзи закрываются. Перекатываясь, прессовая плита 5 уплотняет слой формовочной смеси. 55Так как направление поворота жалюзи 7 всегда противоположно направлению поворота плиты 5, то при...
