Способ амплитудной модуляции сигналов изображений и устройство для осуществления способа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 110609
Автор: Кудрявцев
Текст

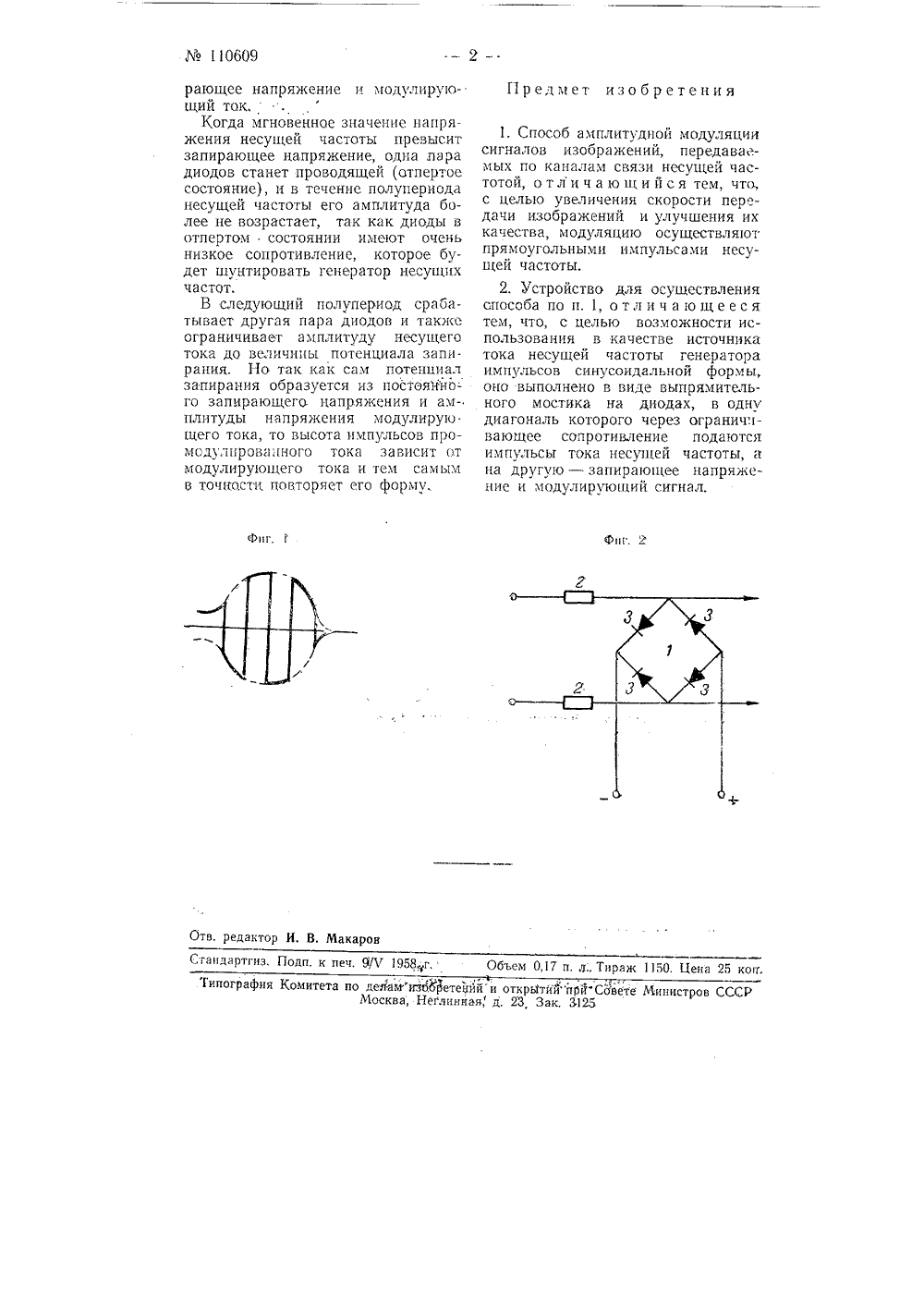

Класс 2 а, 33110609 СССР ПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Р. А. КудрявцевАМПЛИТУДНОЙ МОДУЛЯЦИИЗОБРАЖЕНИЙ И УСТРОЙСТВООСУЩЕСТВЛЕНИЯ СПОСОБА ПОС ГНА аявлено 14 сентября 1956 г. за557637 в Комитет по де.чам иаобретени" и открытий при Совете Министров СССР пода етсразноимен3. На д подается В известных способах и устройствах амплитудной модуляции сиги- лов изображений предельная скорость их передачи по каналам связи с заданной шириной частотного спектра ограничивается необходимостью соблюдения определенного соотношения между частотами несущего и модулцрующего токов (не меньше двух).Это приводит к снижению максимальной частоты модулирующего тока и, следовательно, к уменьшению скорости передачи, что приводит к недостаточно эффективному иопользовашно дорогостоящих каналов связи.В описываемом способе амплитудной модуляции обеспечивается возможность передачи сигналов изобра(еций прц более низком соотношении между частотами несущего ц модулирующего токов и тем самым достигается повышение скорости передачи ц более эффективное использование канала связи.При модуляции сигналов изображений в режиме линейно-ломаюй характер:стнки с ограничением амплитуд несупей частоты огцбаощая модулцруемого тока точно повторяет форму модулирующего тока.Таким образом, даже прц низком значении несущей частоты, заполнение модулцрующсго тока по времени получается более полным, чем при синусоцдальной форме несущей частоты, и огибающая модулцруемого тока точно повторяет форму модулирующего тока.Форма модулированного тока представлена на фцг. 1; схема устройства для осуществления опцсь- гаехого способа показана на фцг. 2,Выпрямцтельный дцодный мостик 1, путем включения последовательно с генератором несущец частоты сопротивлений 2 и выбора амплитуды несущей частоты, значительно превышающец амплитуду модулнрую. щего тока, поставлен в режим ограничителя.Несущая частота я ца диагональ мостика с нымц полюсами диодов ругую диагональ мостика зап:110 б 09 Предмет изобретения Фиг. 2 фиг. 1 в. редактор И. В, Ма гандартгиз. Поди. к печ. 9/Ч 1958.г. Объем 0,17 п. л Тираж 1150. Цена 25 кон ипография Комитета по деламиаооретейий и открь 1 тий"п 11 ЙСовете Министров ССС Москва, Неглинная, д. 23 Зак, %25рающее напряжение и модулиру 1 ощий ток,Когда мгновенное значение напряжения несущей частоты превысит запирающее напряжение, одна пара диодов станет проводящей (отпертое состояние), н в течение полупериода несущей частоты его амплитуда более не возрастает, так как диоды в отпертом состоянии имеют очень низкое сопротивление, которое будет шунтировать генератор несущих частот.В следующий полупериод срабатывает другая пара диодов и также ограничивает амплитуду несущего тока до величины потенциала запирания. Но так как сам потенциал запирания образуется из постоянйого запирающего напряжения и амплитуды напряжения модулирую. щего тока, то высота импульсов промодулнрованного тока зависит от модулирующего тока и тем самым в точности повторяет его форму. 1. Способ амплитудной модуляции сигналов изображений, передава - мых по каналам связи несущей частотой, отли ч а ю щ и йс я тем, что, с целью увеличения скорости передачи изображений и улучшения их качества, модуляцию осуществляют прямоугольными импульсами несущей частоты2. Устройство для осуществления способа по п. 1, отлич а ющееся тем, что, с целью возможности использования в качестве источника тока несущей частоты генератора импульсов синусоидальной формы, оно выполнено в виде выпрямитель- ного мостика на диодах, в одну диагональ которого через огранич;1- вающее сопротивление подаются импульсы тока несущей частоты, и на другую - запирающее напряжение и модулирующий сигнал.
СмотретьЗаявка
557637, 14.09.1956
Кудрявцев Р. А
МПК / Метки
МПК: H04N 1/00
Метки: амплитудной, изображений, модуляции, сигналов, способа
Опубликовано: 01.01.1957
Код ссылки
