Состав для создания заграждения нефтяных разливов на воде

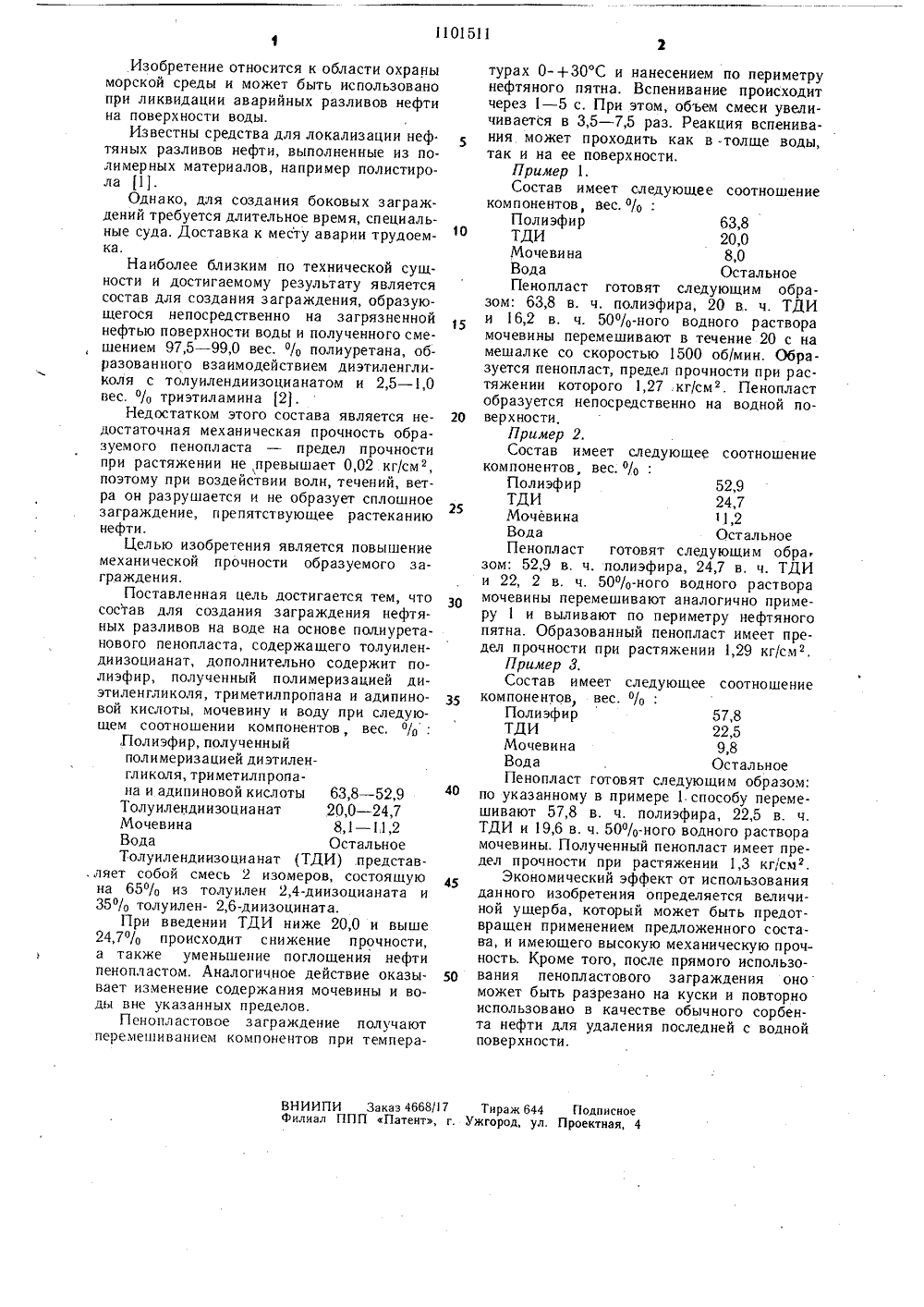

(19) (11) С 51) Е 02 В 504 М. ВарП. ШирМеЙ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(56) 1. Патент США4052306,кл, 210 - 242, 1977.2. Авторское свидетельство СССР542730, кл. Е 02 В 15/04, 1976 (прототип), (54) (57) СОСТАВ ДЛЯ СОЗДАНИЯ ЗАГРАЖДЕНИЯ НЕФТЯНЫХ РАЗЛ ИВОВ НА ВОДЕ на основе полиуретанового пенопласта, содержа щего толуилендиизоци ан ат, отличающийся тем, что, с целью повышения механической прочности заграждения, он дополнительно содержит полиэфир, полученный полимеризацией диэтиленгликоля, триметилпропана и адипиновой кислоты, мочевину и воду при следующем соотношении компонентов, мас. %:Полиэфир, полученныйполимеризацией диэтиленгликоля, триметилпропана и адипиновойкислоты 52,9 - 63;8 Толуилендиизоцианат 20,0 - 24,7 Мочевина 8,1 - 11,2 Вода Остальное1101511 ВНИИПИ Заказ 4668/17 Тираж 644 ПодписноеФилиал ППП Патент, г. Ужгород, ул, Проектная, 4 Изобретение относится к области охраны морской среды и может быть использовано при ликвидации аварийных разливов нефти на поверхности воды.Известны средства для локализации неф тяных разливов нефти, выполненные из полимерных материалов, например полистирола 1.Однако, для создания боковых заграждений требуется длительное время, специальные суда. Доставка к месту аварии трудоемка.Наиболее близким по технической сущности и достигаемому результату является состав для создания заграждения, образующегося непосредственно на загрязненной нефтью поверхности воды и полученного смешением 97,5 - 99,0 вес. % полиуретана, образованного взаимодействием диэтиленгликоля с толуилендиизоцианатом и 2,5 - 1,0 вес. % триэтиламина 2) .Недостатком этого состава является недостаточная механическая прочность образуемого пенопласта - предел прочности при растяжении не,превышает 0,02 кг/см, поэтому при воздействии волн, течений, ветра он разрушается и не образует сплошное заграждение, препятствующее растеканию нефти.Целью изобретения является повышение механической прочности образуемого заграждения.Поставленная цель достигается тем, что состав для создания заграждения нефтяных разливов на воде на основе полиуретанового пенопласта, содержащего толуилендиизоцианат, дополнительно содержит полиэфир, полученный полимеризацией диэтиленгликоля, триметилпропана и адипиновой кислоты, мочевину и воду при следующем соотношении компонентов, вес, %:,Полиэфир, полученныйполимеризацией диэтиленгликоля, триметилпропана и адипиновой кислоты 63,8 - 52,9 Толуилендиизоцианат 20,0 - 24,7 Мочевина 8,1 - 1,1,2 Вода Остальное Толуилендиизоцианат (ТДИ) представ.ляет собой смесь 2 изомеров, состоящую на 65% из толуилен 2,4-диизоцианата и 35% толуилен,6-диизоцината.При введении ТДИ ниже 20,0 и выше 24,7% происходит снижение прочности, а также уменьшение поглощения нефти пенопластом, Аналогичное действие оказывает изменение содержания мочевины и воды вне указанных пределов.Пенопластовое заграждение получают перемешиванием компонентов при температурах 0-+30 С и нанесением по периметрунефтяного пятна. Вспенивание происходитчерез 1 - 5 с. При этом, объем смеси увеличивается в 3,5 - 7,5 раз. Реакция вспенивания может проходить как в.толще воды,так и на ее поверхности,Пример 1.Состав имеет следующее соотношениекомпонентов, вес.%:Полиэфир 63,810 ТДИ 20,0Мочевина 8,0Вода ОстальноеПенопласт готовят следующим образом: 63,8 в. ч, полиэфира, 20 в. ч. ТДИи 16,2 в, ч. 50%-ного водного растворамочевины перемешивают в течение 20 с намешалке со скоростью 1500 об/мин. Образуется пенопласт, предел прочности при растяжении которого 1,27 кг/см. Пенопластобразуется непосредственно на водной по 20 верхности,Пример 2.Состав имеет следующее соотношениекомпонентов, вес. %:Полиэфир 52,9ТДИ 24,7Мочевина1,2Вода ОстальноеПенопласт готовят следующим обра.зом: 52,9 в. ч. полиэфира, 24,7 в. ч. ТДИи 22, 2 в. ч. 50%-ного водного растворамочевины перемешивают аналогично примеру 1 и выливают по периметру нефтяногопятна. Образованный пенопласт имеет предел прочности при растяжении 1,29 кг/см,Пример 3.Состав имеет следующее соотношениекомпонентов, вес. %Полиэфир 57,8ТДИ 22,5Мочевина 9,8Вода ОстальноеПенопласт готовят следующим образом:40 по указанному в примере 1.способу перемешивают 57,8 в. ч. полиэфира, 22,5 в. ч,ТДИ и 19,6 в. ч. 50%-ного водного растворамочевины. Полученный пенопласт имеет предел прочности при растяжении 1,3 кг/см.45 Экономический эффект от использованияданного изобретения определяется величиной ущерба, который может быть предотвращен применением предложенного состава, и имеющего высокую механическую прочность. Кроме того, после прямого использо 50 вания пенопластового заграждения ономожет быть разрезано на куски и повторноиспользовано в качестве обычного сорбента нефти для удаления последней с воднойповерхности.
