Датчик для устройства определения количества магнитной ленты и направления ее движения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

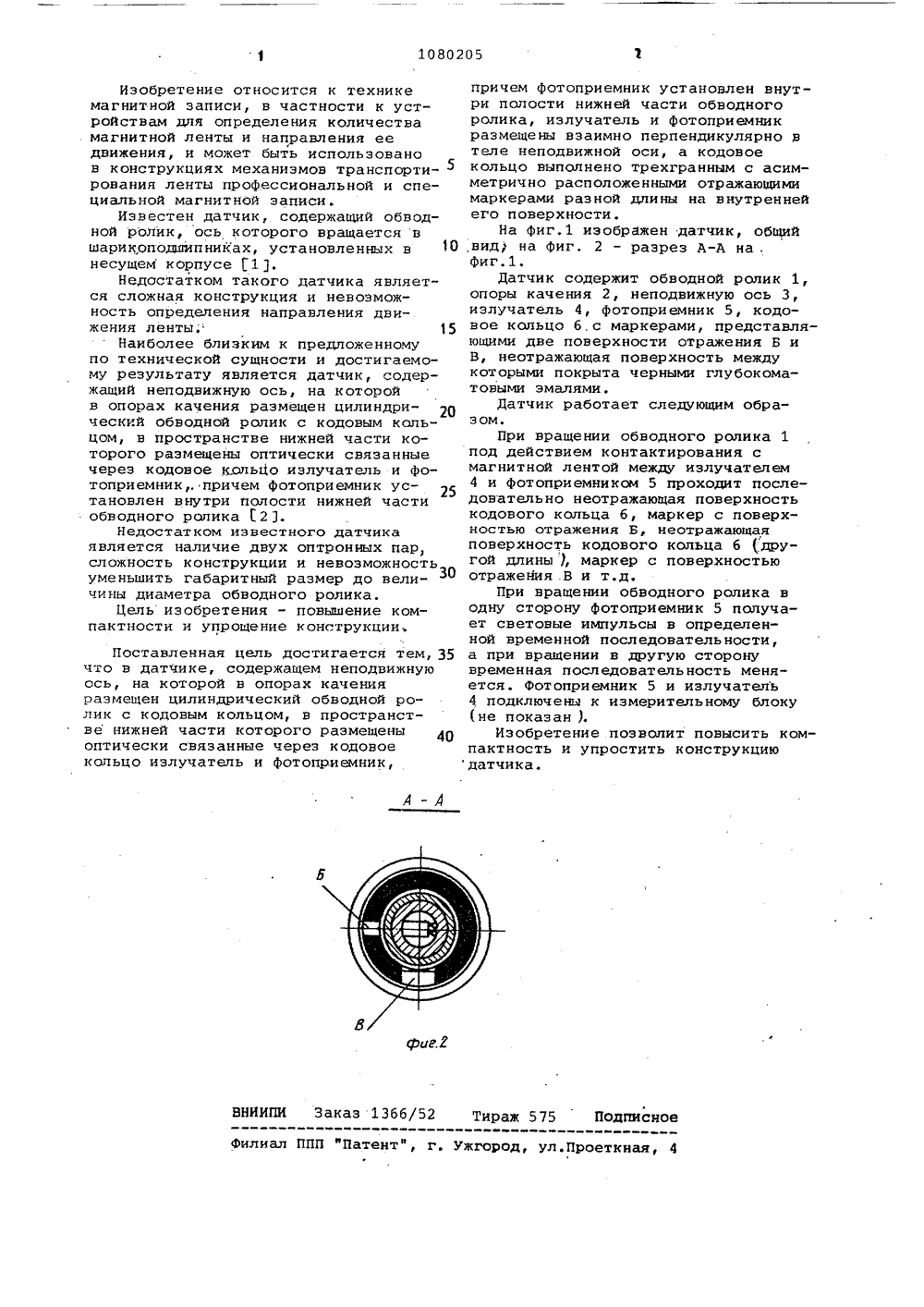

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 3159 С 11 В 15/4 ОП Я ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ АНИЕ ИЗОБРЕ ТОРСНОМУ СВИДЕТЕЛЬСТ(56) 1. Травников Е.Н. Механизмы аппаратуры магнитной записи. Киев, 1976, с. 331-333, рис 184.2Техническое описание видеома нитофона ВСЯ 41/51 А, Вгоадсавг ЧТВ ВСИ 41/51 А. Эевсггрг 1 оп Рагг 1.МесЬап 1 са 1 Раггв Ь 1 вг 4-15710-00-ТЬ, с. 23, фиг. 14 (прототип)., (54) (57) ДАТЧИК ДЛЯ УСТРОЙСТВАОПРЕДЕЛЕНИЯ КОЛИЧЕСТВА МАГНИТНОЙЛЕНТЫ И НАПРАВЛЕНИЯ ЕЕ ДВИЖЕНИЯ, содержащий неподвижную ось, на которойв опорах качения размещен цилиндрический обводной ролик с кодовымкольцом, в пространстве нижней частикоторого размещены оптически связанные через кодовое кольцо излучательи фотоприемник, причем фотоприемникустановлен внутри полости нижнейчасти обводного ролика, о т л и ч аю щ и й с я тем, что, с целью повышения компактности и упрощения конструкции, излучатель и фотоприемникразмещены взаимно перпендикулярно втеле неподвижной оси, а кодовое.кольцо выполнено трехгранным с асимметрично расположенными отражающимимаркерами разной длины на внутреннейего поверхности.1080205 ие,Г НИИПИ Заказ 1366/52 тираж 575 Подписное ППП "Патент", г. Ужгород, ул.Проеткная, 4 Фил Изобретение относится к технике магнитной записи, в частности к устройствам для определения количества магнитной ленты и направления ее движения, и может быть использовано н конструкциях механизмов транспортирования ленты профессиональной и специальной магнитной записи.Известен датчик, содержащий обводной ролик, ось которого вращается в шарикоподшяпниках, установленных н 10 несущем корпусе 13.Недостатком такого датчика является сложная конструкция и невозможность определения напранления днижеиия ленты,: 15Наиболее близким к предложенному по технической сущности и достигаемому результату является датчик, содержащий неподвижную ось, на которой в опорах качения размещен цилиндри О ческий обводной ролик с кодовым кольцом, в пространстве нижней части которого размещены оптически связанные через кодовое Кольйо излучатель и фотоприемник,. причем фотоприемник установлен внутри полости нижней части обводного ролика 2 3.Недостатком известного датчика является наличие двух оптронных пар, сложность конструкции и невозможность уменьшить габаритный размер до величины диаметра обводного ролика.Цель изобретения - повышение компактности и упрощение конструкции. Поставленная цель достигается тем, 35 что в датчике, содержащем неподвижную ось, на которой в опорах качения размещен цилиндрический обводной ролик с кодовым кольцом, в пространстве нижней части которого размещены 4 О оптически связанные через кодовое кольцо излучатель и фотоприемник,причем фотоприемник установлен внутри полости нижней части обводногоролика, излучатель и фотоприемникразмещены взаимно перпендикулярно втеле неподвижной оси, а кодовоекольцо выполнено трехгранным с асимметрично расположенными отражающимимаркерами разной длины на внутреннейего поверхности,На фиг.1 изображен датчик, общийвид) на фиг. 2 - разрез А-А на,фиг.1.Датчик содержит обводной ролик 1,опоры качения 2, неподвижную ось 3,излучатель 4, фотоприемник 5, кодовое кольцо б.с маркерами, представляющими две поверхности отражения Б иВ, неотражающая поверхность междукоторыми покрыта черными глубокоматоными эмалями.Датчик работает следующим образом.При нращении обводного ролика 1под действием контактирования смагнитной лентой между излучателем4 и фотоприемником 5 проходит последонательно неотражающая поверхностькодового кольца б, маркер с поверхностью отражения Б, неотражающаяповерхность кодового кольца б (другой длины ), маркер с поверхностьюотражения .В и т.д.При вращении обводного ролика водну сторону фотоприемник 5 получает световые импульсы в определенной временной последовательности,а при вращении в другую сторонувременная последовательность меняется. Фотоприемник 5 и излучатель4 подключены к измерительному блоку(не показан ).Изобретение позволит повысить компактность и упростить конструкциюдатчика.
СмотретьЗаявка
3463095, 02.07.1982
ПРЕДПРИЯТИЕ ПЯ В-8071
ТРАВНИКОВ ЕВГЕНИЙ НИКОЛАЕВИЧ, ДЯГИЛЬ НИКОЛАЙ ФЕДОРОВИЧ, ДЕРКАЧ АЛЕКСАНДР АЛЕКСАНДРОВИЧ, ОГАРКОВ ВЛАДИМИР ГРИГОРЬЕВИЧ
МПК / Метки
МПК: G11B 15/46
Метки: датчик, движения, количества, ленты, магнитной, направления, устройства
Опубликовано: 15.03.1984
