Плотина из грунтовых материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1059053
Авторы: Бондаревский, Булатов, Касаткин
Текст

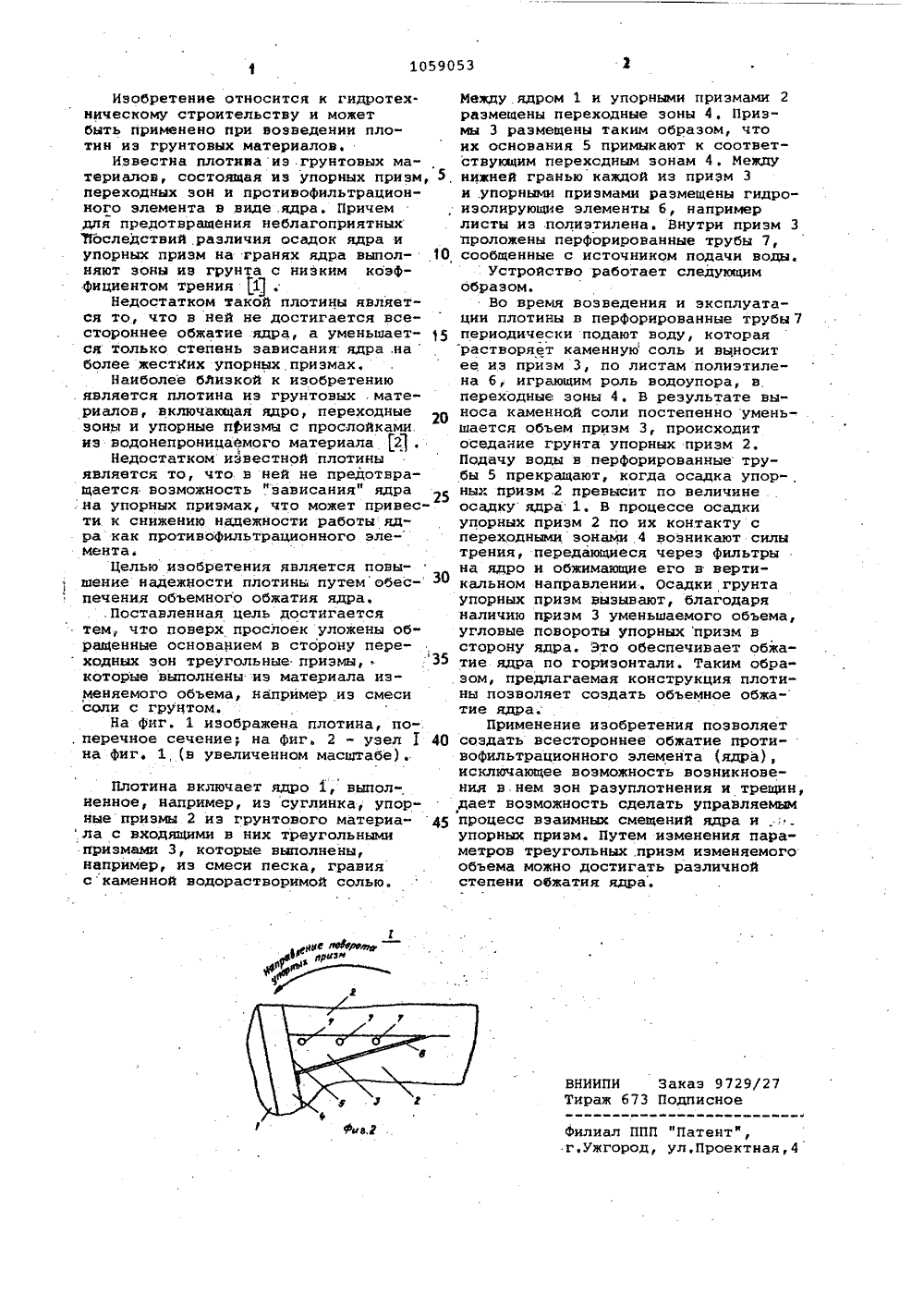

(56) 1. Авторское свидетельство СССР ю щ а я сВ 574497, кл. Е 02 В 7/06, 1976. . нЕны из с2. Авторское свидетельство СССР.Ф 169452, кл. Е 02 В 7/06, 1964(прототип). Опе УДЮ СТВЕННЫЙ СССРДЕЛАМ, ИЗОБРЕТ РЫТИЙПИСАНИЕ ИЗОБРЕТЕНАТААССУ СМВВТВРВСТВУ 1 В ПЛОТИНА ИЭ ГРУНТ ВЫХвключающая ядро, реы и упорные призмы с ами из водонепроницаемогоотличающаясяс целью повьааения ее надем обеспечения объемногора, поверх прослоек улоащенные основанием в стородных зон треугольные призрые выполнены иэ материала го объема,тина по п.1, о т л и ч ая . тем,что призмы выполмеси соли с грунтом.1059053 Между ядром 1 и упорными призмами 2размещены переходные эоны 4, Призмы 3 размещены таким образом, чтоих основания 5 примыкают к соответствующим переходным зонам 4. Между, нижней гранью каждой из призм 3и .упорными призмами размещены гидроиэолирующие элементы б, напримерлисты иэ .полиэтилена. Внутри призм 3проложены перфорированные трубы 7,сообщенные с источником подачи воды.Устройство работает следующимобразом,Во время возведения и эксплуатации плотины в перфорированные трубы 7периодически подают воду, котораярастворяет каменную соль и выноситее из призм 3, по листам полиэтилена б, играющим роль водоупора, впереходные эоны 4. В результате выноса каменной соли постепенно уменьшается объем призм 3, происходитоседание грунта упорных призм 2.Подачу воры в перфорированные трубы 5 прекращают, когда осадка упор- .ных призм .2 превысит по величине .осадку ядра 1. В процессе осадкиупорных призм 2 по их контакту спереходнымизонами 4 возникают силытрения, передающиеся через фильтрына ядро и обжимающие его в вертикальном направлении. Осадки грунтаупорных призм вызывают, благодаряналичию призм 3 уменьшаемого объема,угловые повороты упорных призм всторону ядра. Это обеспечивает обжатие ядра по горизонтали. Таким образом, предлагаемая конструкция плотины позволяет создать объемное обжатие ядра.Применение изобретения позволяетсоздать всестороннее обжатие противофильтрационного элемента (ядра),исключающее воэможность возникновения в.нем эон разуплотнения и трещин,дает возможность сделать управляемымпроцесс взаимных смещений ядра и .:упорных призм. Путем изменения параметров треугольных .призм изменяемогообъема можно достигать различнойстепени обжатия ядра. Плотина включает ядро 1, выполненное, например, из суглинка, упорные призмы 2 иэ грунтового материала с входящими в них треугольными призмами 3, которые выполнены, например, из смеси песка, гравия скаменной водорастворимой солью.,нов ффЕ ввурввю Заказ 9729/273 Подписное НИИП ираж Фив,У Филиал ППП "Патентф,г.ужгород, ул.Проектная,4 Изобретение относится к гидротехническому строительству и можетбыть применено при возведении плотин иэ грунтовых материалов.Известна плотяаа из .грунтовых материалов, состоящая из упорных призм, 5переходных эон и противофильтрационного элемента в виде .ядра. Причемдля предотвращения неблагоприятныхпоследствий различия осадок ядра иупорных призм на гранях ядра выполняют зоны из грунта с низким коэффициентом трения Я ,Недостатком такой плотины является то, что в ней не достигается всестороннее обжатие ядра, а уменьшается только степень зависания ядра .наболее жестКих упорных призмах,Наиболее близкой к изобретению.является плотина иэ грунтовых,материалов, включающая ядро, переходныезоны и упорные призмы с прослойками20иэ водонепроницаемого материала 21.Недостатком известной плотиныявляется то, что в ней не предотвращается возможность ".зависанияв ядра:на упорных призмах, что может привести к снижению надежности работы ядра как противофильтрационного элемента.Целью изобретения является позышение надежности плотины путем обеспечения объемного обжатия ядра,.Поставленная цель достигаетсятем, что поверх прослоек уложены об"ращенные основанием в сторону переходных эон треугольные призмы,Э 5которые выполнены иэ материала изменяемого объема, например из смесисоли с грунтом.На фиг. 1 изображена плотина, по-,
СмотретьЗаявка
3481182, 07.05.1982
ЛЕНИНГРАДСКОЕ ОТДЕЛЕНИЕ ВСЕСОЮЗНОГО ОРДЕНА ЛЕНИНА ПРОЕКТНО ИЗЫСКАТЕЛЬСКОГО И НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА "ГИДРОПРОЕКТ" ИМ. С. Я. ЖУКА, ЛЕНИНГРАДСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. М. И. КАЛИНИНА
БУЛАТОВ ГЕОРГИЙ ЯКОВЛЕВИЧ, БОНДАРЕВСКИЙ ЮРИЙ ПЕТРОВИЧ, КАСАТКИН НИКОЛАЙ ВАСИЛЬЕВИЧ, БУЛАТОВ АЛЕКСАНДР ГЕОРГИЕВИЧ
МПК / Метки
МПК: E02B 7/06
Опубликовано: 07.12.1983
Код ссылки
