Способ управления турбогенератором, работающим в энергосистеме

Номер патента: 1038491

Авторы: Клочко, Мирный, Никитин

ZIP архив

Текст

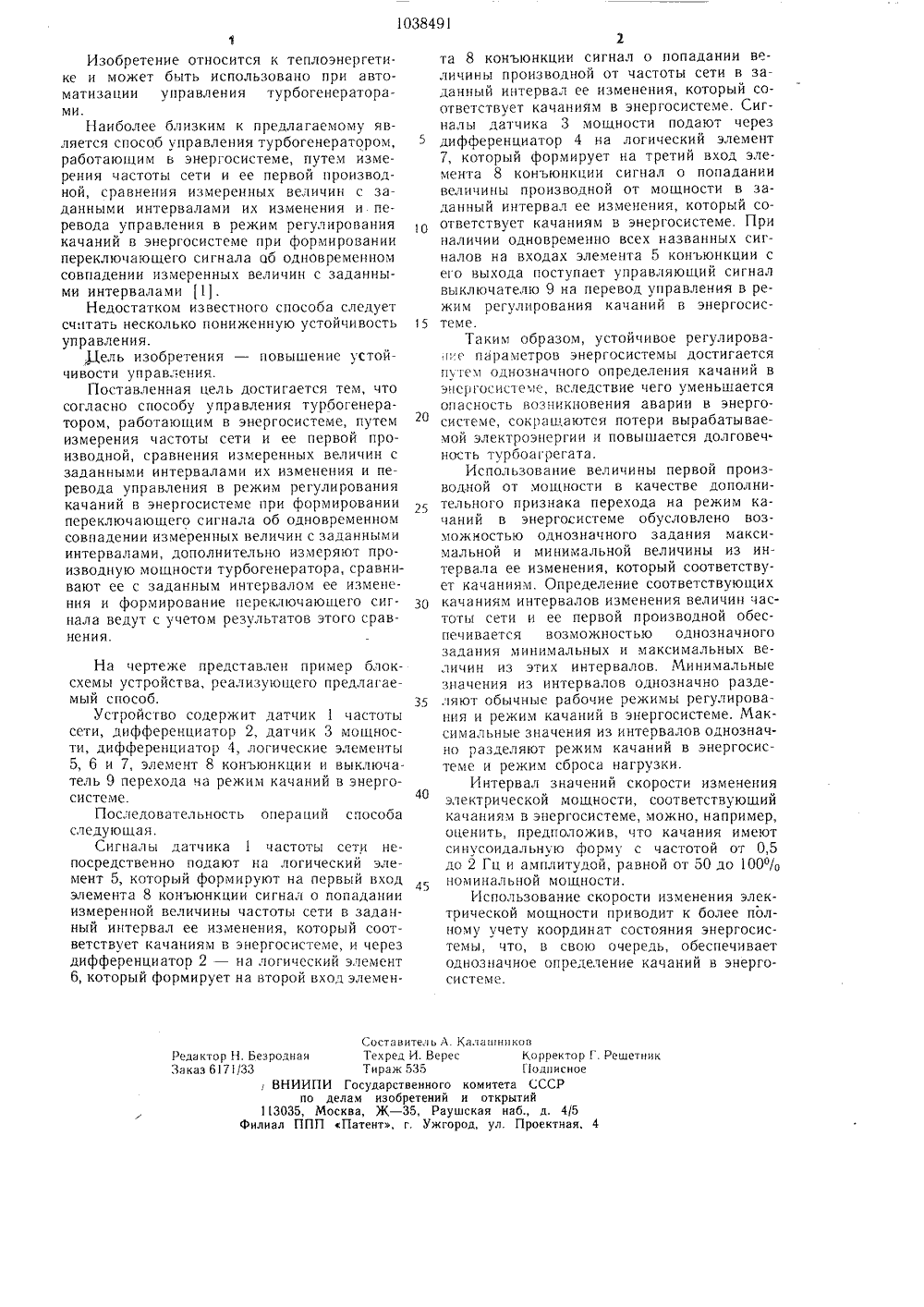

,ЯО 1038491 11 Г 01 0 17/20 ОПИСАНИЕ ИЗОБРЕТЕНИ ИДЕТ ЕЛЬСТВУ АВТО УПРАВЛЕНИЯ ТУРБОБОТАЮЩИМ В ЭНЕР- измерения частоты сезводной, сравнения из(54) (57) СПОСОБ ГЕНЕРАТОРОМ, Р ГОСИСТЕМЕ, путе ти и ее первой про ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) 1. Авторское свидетельство СС367274, кл. Г О Р 21/02, 1971. меренных величин с заданными интервалами их изменения и перевода управления в режим регулирования качаний в энергосистеме при формировании переключающего сигнала об одновременном совпадении измеренных величин с заданными интервалами, отличающийся тем, что, с целью повышения устойчивости управления,дополнительно измеряют производную мощности турбогенератора, сравнивают ее с заданным интервалом ее изменения и формирование переключающего сигнала ведут с учетом результатов этого сравнения.1038491 Составитель А. Калашников Редактор Н. Безродная Техред И. Верес Корректор Г. Решетник Заказ 617 /33 Тираж 535 11 одписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППГ 1 Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к теплоэнергетике и может быть использовано при автоматизации управления турбогенераторами.Наиболее близким к предлагаемому является способ управления турбогенератором, работающим в энергосистеме, путем измерения частоты сети и ее первой производной, сравнения измеренных величин с заданными интервалами их изменения и перевода управления в режим регулирования качаний в энергосистеме при формировании переключающего сигнала аб одновременном совпадении измеренных величин с заданными интервалами 11.Недостатком известного способа следует считать несколько пониженную устойчивость управления.,.1 Дель изобретения - повышение устойчивости управления.Поставленная цель достигается тем, что согласно способу управления турбогенератором, работающим в энергосистеме, путем измерения частоты сети и ее первой производной, сравнения измеренных величин с заданными интервалами их изменения и перевода управления в режим регулирования качаний в энергосистеме при формировании переключающего сигнала об одновременном совпадении измеренных величин с заданными интервалами, дополнительно измеряют производную мощности турбогенератора, сравнивают ее с заданным интервалом ее изменения и формирование переключающего сигнала ведут с учетом результатов этого сравнения. На чертеже представлен пример блоксхемы устройства, реализующего предлагаемый способ.Устройство содержит датчик 1 частоты сети, дифференциатор 2, датчик 3 мощности, дифференциатор 4, логические элементы 5, 6 и 7, элемент 8 конъюнкции и выключатель 9 перехода на режим качаний в энергосистеме.Последовательность операций способа следующая,Сигналы датчика 1 частоты сети непосредственно подают на логический элемент 5, который формируют на первый вход элемента 8 конъюнкции сигнал о попадании измеренной величины частоты сети в заданный интервал ее изменения, который соответствует качаниям в энергосистеме, и через дифференциатор 2 - на логический элемент 6, который формирует на второй вход элемен 5 10 5 20 25 30 35 40 45 2та 8 конъюнкции сигнал о попадании величины производной от частоты сети в заданный интервал ее изменения, который соответствует качаниям в энергосистеме. Сигналы датчика 3 мощности подают через дифференциатор 4 на логический элемент 7, который формирует на третий вход элемента 8 конъюнкции сигнал о попадании величины производной от мощности в заданный интервал ее изменения, который соответствует качаниям в энергосистеме. При наличии одновременно всех названных сигналов на входах элемента 5 конъюнкции с его выхода поступает управляющий сигнал выключателю 9 на перевод управления в режим регулирования качаний в энергосистеме.Таким образом, устойчивое регулироваш.е параметров энергосистемы достигается путем однозначного определения качаний в энергосистегие, вследствие чего уменьшается опасность возникновения аварии в энергосистеме, сокрац 1 аются потери вырабатываемой электроэнергии и повышается долговеч. ность турбоагрегата.Использование величины первой производной от мощности в качестве дополнительного признака перехода на режим качаний в энергосистеме обусловлено возможностью однозначного задания максимальной и минимальной величины из интервала ее изменения, который соответствует качаниям. Определение соответствующих качаниям интервалов изменения величин частоты сети и ее первой производной обеспечивается возможностью однозначного задания минимальных и максимальных величин из этих интервалов. Минимальные значения из интервалов однозначно разделяют обычные рабочие режимы регулирования и режим качаний в энергосистеме. Максимальные значения из интервалов однозначно разделяют режим качаний в энергосистеме и режим сброса нагрузки.Интервал значений скорости изменения электрической мощности, соответствующий качаниям в энергосистеме, можно, например, оценить, предположив, что качания имеют синусоидальную форму с частотой от 0,5 до 2 Гц и амплитудой, равной от 50 до 100 о/, номинальной мощности.Использование скорости изменения электрической мощности приводит к более полному учету координат состояния энергосистемы, что, в свою очередь, обеспечивает однозначное определение качаний в энергосистеме.
