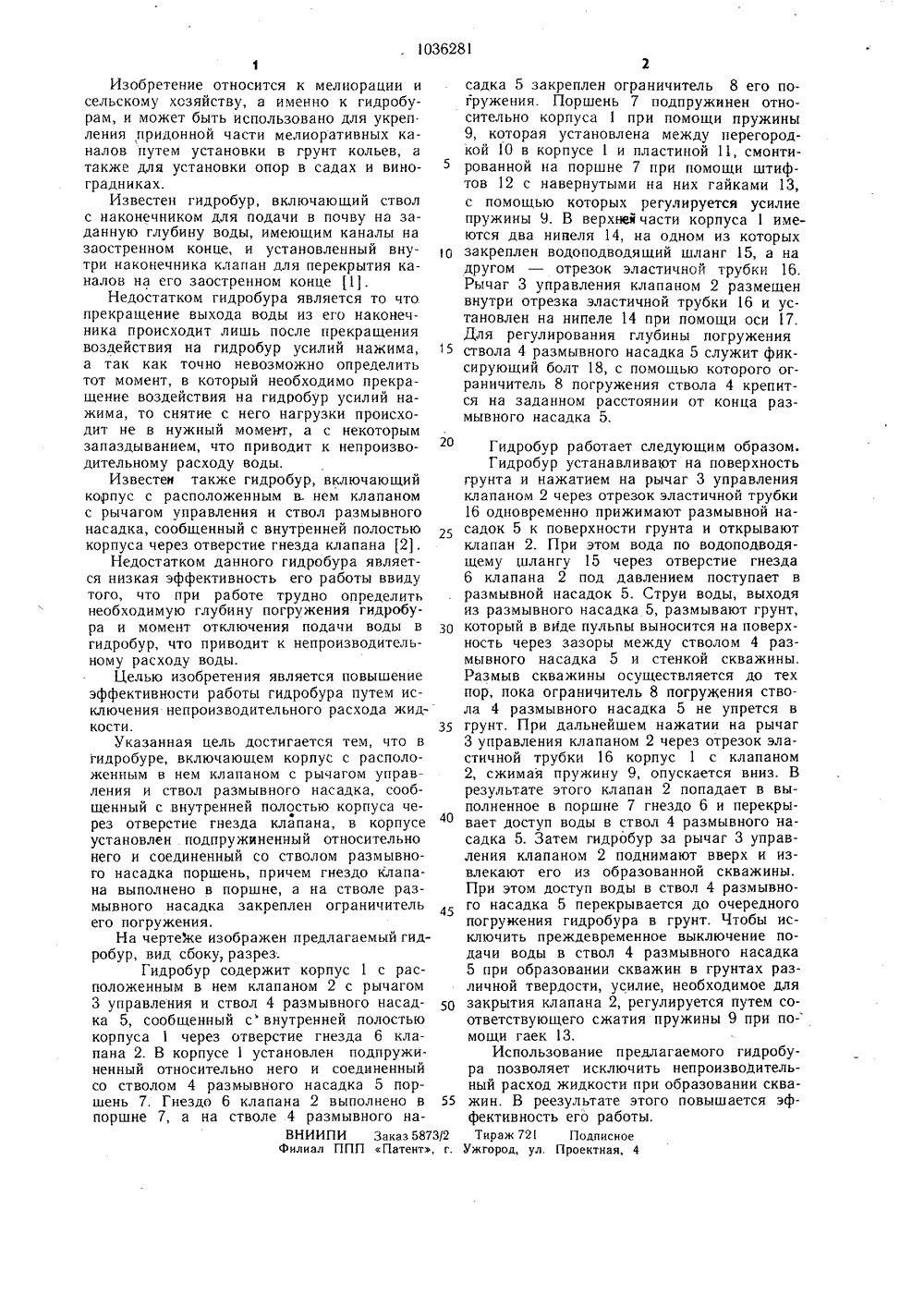

Гидробур

Изобретение относится к мелиорации исельскому хозяйству, а именно к гидробурам, и может быть использовано для укрепления,придонной части мелиоративных каналов путем установки в грунт кольев, атакже для установки опор в садах и виноградниках.Известен гидробур, включающий стволс наконечником для подачи в почву на заданную глубину воды, имеющим каналы назаостренном конце, и установленный внутри наконечника клапан для перекрытия каналов на его заостренном конце 1.Недостатком гидробура является то чтопрекращение выхода воды из его наконечника происходит лишь после прекращениявоздействия на гидробур усилий нажима, 5а так как точно невозможно определитьтот момент, в который необходимо прекращение воздействия на гидробур усилий нажима, то снятие с него нагрузки происходит не в нужный момент, а с некоторымзапаздыванием, что приводит к непроизводительному расходу воды,Известен также гидробур, включающийкорпус с расположенным в. нем клапаномс рычагом управления и ствол размывногонасадка, сообщенный с внутренней полостьюкорпуса через отверстие гнезда клапана 2.Недостатком данного гидробура является низкая эффективность его работы ввидутого, что при работе трудно определитьнеобходимую глубину погружения гидробура и момент отключения подачи воды в ЗОгидробур, что приводит к непроизводительному расходу воды.Целью изобретения является повышениеэффективности работы гидробура путем исключения непроизводительного расхода жид-кости. 35Указанная цель достигается тем, что вгидробуре, включающем корпус с расположенным в нем клапаном с рычагом управления и ствол размывного насадка, сообщенный с внутренней полостью корпуса через отверстие гнезда клапана, в корпусе 4 Оустановлен подпружиненный относительнонего и соединенный со стволом размывного насадка поршень, причем гнездо клапана выполнено в поршне, а на стволе размывного насадка закреплен ограничитель 45его погружения,На черте)ке изображен предлагаемый гидробур, вид сбоку, разрез.Гидробур содержит корпус 1 с расположенным в нем клапаном 2 с рычагом3 управления и ствол 4 размывного насадка 5, сообщенный свнутренней полостьюкорпуса 1 через отверстие гнезда 6 клапана 2, В корпусе 1 установлен подпружиненный относительно него и соединенныйсо стволом 4 размывного насадка 5 поршень 7. Гнездо 6 клапана 2 выполнено в 55поршне 7, а на стволе 4 размывного наВНИИПИ Заказ 5873/2филиал ППП Патент, г. 2садка 5 закреплен ограничитель 8 его погружения. Поршень 7 подпружинен относительно корпуса 1 при помощи пружины 9, которая установлена между перегородкой 10 в корпусе 1 и пластиной 11, смонтированной на поршне 7 при помощи штифтов 12 с навернутыми на них гайками 13, с помощью которых регулируется усилие пружины 9. В верхней части корпуса 1 имеются два нивеля 14, на одном из которых закреплен водоподводящий шланг 15, а на другом - отрезок эластичной трубки 16, Рычаг 3 управления клапаном 2 размещен внутри отрезка эластичной трубки 16 и установлен на нипеле 14 при помощи оси 17. Для регулирования глубины погружения ствола 4 размывного насадка 5 служит фиксирующий болт 18, с помощью которого ограничитель 8 погружения ствола 4 крепится на заданном расстоянии от конца размывного насадка 5. Гидробур работает следующим образом, Гидробур устанавливают на поверхность грунта и нажатием на рычаг 3 управления клапаном 2 через отрезок эластичной трубки 16 одновременно прижимают размывной насадок 5 к поверхности грунта и открывают клапан 2. При этом вода по водоподводящему шлангу 15 через отверстие гнезда 6 клапана 2 под давлением поступает в размывной насадок 5. Струи воды, выходя из размывного насадка 5, размывают грунт, который в виде пульпы выносится на поверхность через зазоры между стволом 4 размывного насадка 5 и стенкой скважины, Размыв скважины осуществляется до тех пор, пока ограничитель 8 погружения ствола 4 размывного насадка 5 не упрется в грунт. При дальнейшем нажатии на рычаг 3 управления клапаном 2 через отрезок эластичной трубки 16 корпус 1 с клапаном 2, сжимая пружину 9, опускается вниз. В результате этого клапан 2 попадает в выполненное в поршне 7 гнездо 6 и перекрывает доступ воды в ствол 4 размывного насадка 5. Затем гидробур за рычаг 3 управления клапаном 2 поднимают вверх и извлекают его из образованной скважины. При этом доступ воды в ствол 4 размывного насадка 5 перекрывается до очередного погружения гидробура в грунт. Чтобы исключить преждевременное выключение подачи воды в ствол 4 размывного насадка 5 при образовании скважин в грунтах различной твердости, усилие, необходимое для закрытия клапана 2, регулируется путем соответствующего сжатия пружины 9 при по- мощи гаек 13.Использование предлагаемого гидробура позволяет исключить непроизводительный расход жидкости при образовании скважин. В реезультате этого повышается эффективность его работы.Тираж 72 ПодписноеУжгород, ул. Проектная, 4
