Устройство для согласования питающего тракта с нагрузкой
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

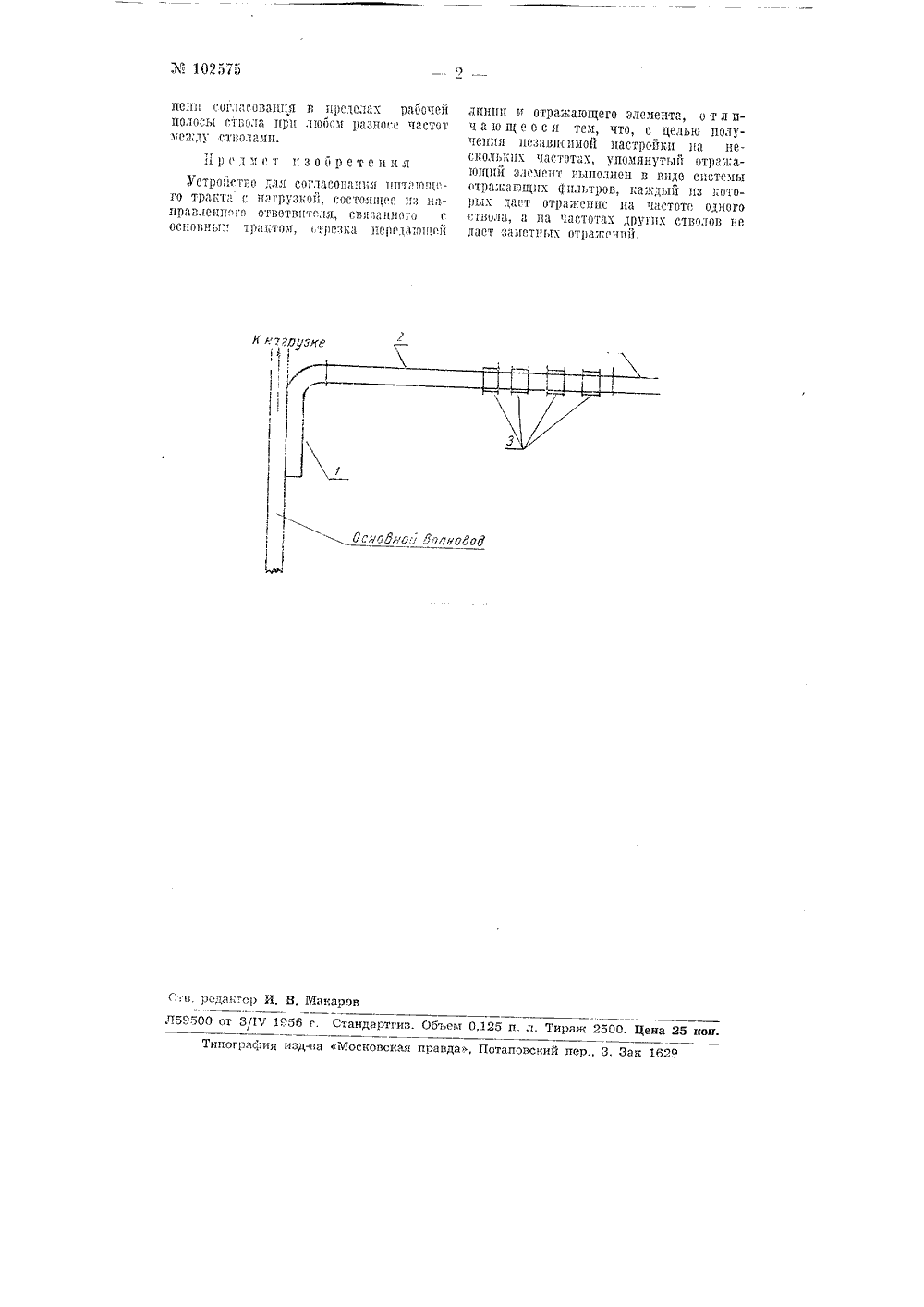

.)о 1 Г)257)") СССР г РЕВЕНИ К АВТО МУ СВИДЕТЕЛЬСТВ М. Мзр,. Айзенберг и УСТРОЙСТВО ДЛЯ СОГЛАСОВАНИЯ ПИТАЮЩЕГО ТРАНТА С НАГРУЗКО аявлено 24 кчач 1955 г. за М 20588/451685 в Министерство связи СС 11 зобретение относцтся к области устройств, назначением которых является согласование питающего тракта (волнсводного или коаксиального) с нагрузкой,Известные, применяемые для этой цели устронствд, состоящие из направленного ответвптеля, связанного с основным трактом, отрезка передающец линии, поглоща)еще)й нагрузки и отражающего элемента, не могут обеспечить требуемого согласования нагрузки с трактом при перелаче по этому тракту несдьольких стволов (частотных пучков).В предлагаемом устройстве, в отличие от известных, в качестве отражающего элемента применена система отражающих Фильтров, каждый из которых настроен на частоту одного цз передаваемых стволов. Благодаря этому, описываемое устройство ооеспечивает независимость настройки на нескольких частотах, что весьма важно в тех случаях, когда общая полоса частот, занимаемая стволами, широка, а коэФиццент отражения от нагрузки знаительно меняется в зависимости от частоты.Схема оиисыгаемого устройства изображена на чертеже.Устройство состоит из направленного ответвнтеля Г 1), связанного с основным трактом, отрезка (2) передающей линии Гволновода или коакспальной линии), нескольких Гпо числу передаваемых стволов) отражающих Грежекторных) Фильтров (3) и поглощающей нагрузки (4).Часть энергии волны каждого ствола,1)аспрост 1)аняющейся вдоль тракта и нагрузке Г 4), отводится через ндпраьленньш ответвитель (1) и отрезок (2) переда)сщей ликии к стран;длсщцм фильтрам Г 3). Последние выполнены таким сбр;)зем, что ка;кдьш из них отражает эцегим дного из стволов, нд частоту которого си настроен, а частоты остальных ствосв попускает осз заметного отражения, ;трдженная Фильтрами Г 3) энергия возвращается в основной тракт и распространяется в направлении от нагрузки Г 4) и началу тракта, Регулируя расстояние от ндц)ивленнсго ответвитсля (2) до стра;д)оиего Фильтра (3) и меняя коэффициент страже)шя Фильтра ГЗ), можно подобрать Фазу и дмплнту)у ст 1)джсннсй от Фильтра ГЗ) воли)я таким образом, чтобы кем - пенсировать волну, огрдя;ециу)о от нагрузки , и тем самым обеспечить тре буемсе согласование нагрузки с трактом. Фдзд и амплитуда волны, стра;кеннй от каждого Фильтра, регулируются нсздвисцчо, что позволяет подбирать их так, чтобы на частоте каждого ствола практически полност)ио компенсировать сгрдженную от нагрузки волну.Таким образом, выполнение отра;кающего элемента в уст)сйстве для соглдсовднич питающего тракта с нагрузкой в виде системы отра;кающих Фильтров, каждый из которых дает отражение на частоте одного пз передаваемых стволов, позволяющее производить независимую настройку на частоте каждого ствола, предусматривает осе спечен не высокой стесзо 8 но:,: бгвнюдо 1 тв редактор И. В. Макар Н 59500 от 3 056 г. Стандартгиз. Объем 0,125 п. л. Тираж 2500. Цена 25 кон. ипография изд ва Московская правда, Потаповский пер., 3. Зак 162 о лели согласования и пределах рабочей полосы етьола при лобом разносе частот мея;ду стволами. Предмет изобретенияУстройе 1 во длп согласования нита)опего т)акте Г пагрузкОи, Гостощее 1 з н 1- иравлеип го ответвпткя, связанного с основным т)нкто)1,резка пе 1)е;О)опте) линии и отражающего элемента, о т л нчающееся тем, что, с целью получения иезавиеимои настро 11 ки на несОль 1;пх частотах, уиомян 1 тыи ОтражаОипй элемент выполнен в виде системы отражающих фильтров, кажды) из пото)Ых дает отражение иа частоте одного ствола, а на частотах других стволов не дает заметн 11 х от)аженп).
СмотретьЗаявка
451684, 24.05.1955
Айзенберг Г. З, Модель А. М
МПК / Метки
МПК: H01P 5/02
Метки: нагрузкой, питающего, согласования, тракта
Опубликовано: 01.01.1956
