Регулятор давления

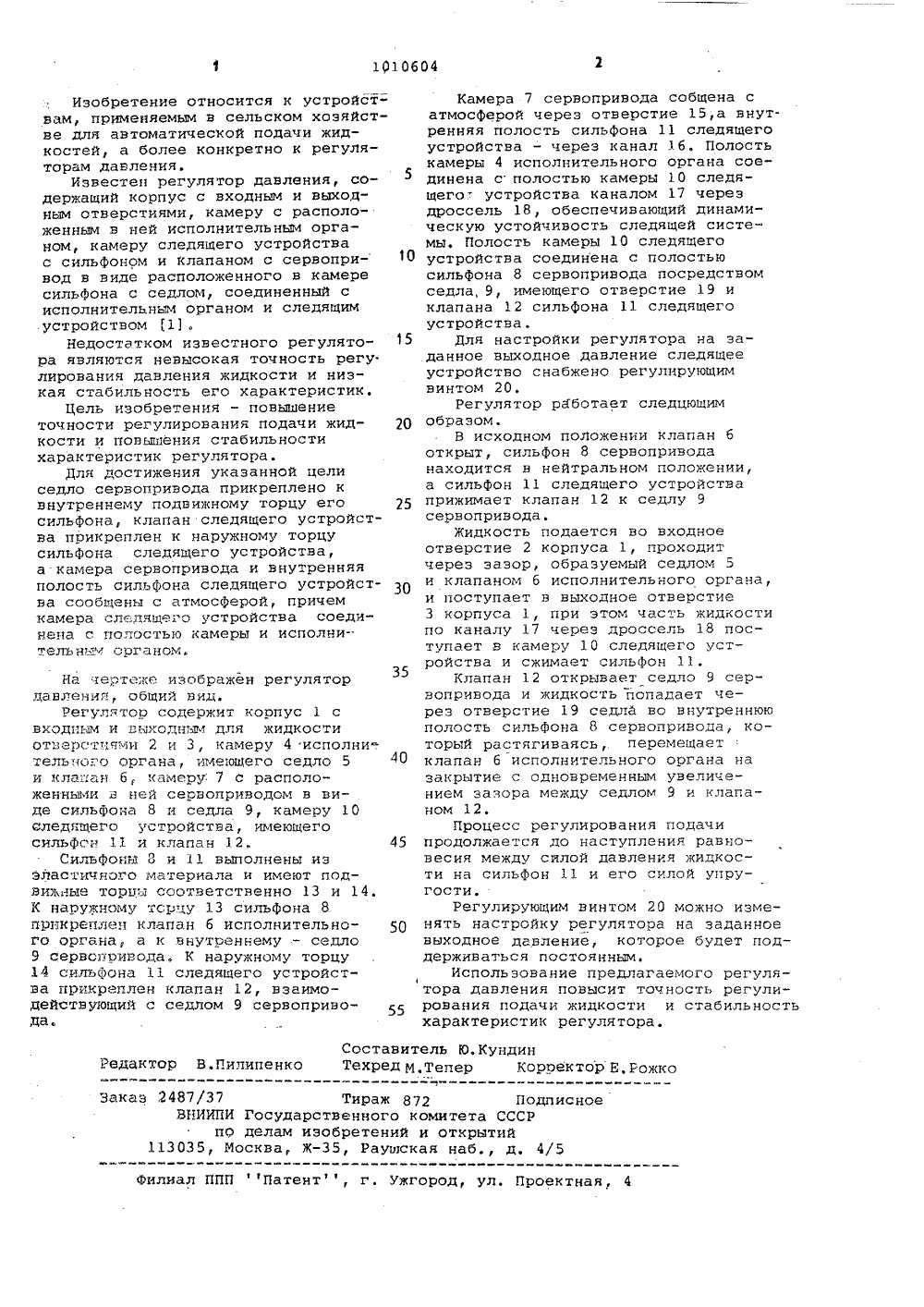

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ц 1) Т 05 Г 16/06 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Всесоюзный сельскохозяйственный институт заочного образования(54) (57) РЕГУЛЯТОР ДАВЛЕНИЯ, содержащий корпус с входным и выходнымотверстиями, камеру с расположенным в ней исполнительным органом,камеру следящего устройства с сильФоном и клапаном и сервопривод ввиде расположенного в камере силь 801010604 А фона с седлом, соединенный с исполнительным органом и следящим устройством, о т л и ч а ю щ и й с ятем, что, с целью повышения точности регулирования подачи жидкостии повышения стабильности характеристик регулятора, седло сервопривода прикреплено к внутреннему подвижному торцу его сильфона, клапанследящего устройства прикрепленк наружному подвижному торцу сильфона следящего устройства, а камера сервопривода и внутренняя полостьследящего устройства сообщены сатмосферой, причем камера следящего устройства соединена с полостьюкамеры и исполнительным органом.1010604 Изобретение относится к устройствам, применяемым в сельском хозяйстве для автоматической подачи жидкостей, а более конкретно к регуляторам давления.5Известен регулятор давления, содержащий корпус с входным и выхоцным отверстиями, камеру с расположенным в ней исполнительным органом, камеру следящего устройствас сильфоном и клапаном с сервопривод в виде расположенного в камересильфона с седлом, соединенный сисполнитель.ным органом и следящимустройством "1,Недостатком известного регулятора являются невысокая точность регу.лирования давления жидкости и низкая стабильность его характеристик.Цель изобретения - повышениеточности регулирования подачи жидкости и повышения стабильностихарактеристик регулятора.Для достижения укаэанной целиседло сервоприэода прикреплено квнутреннему подвижному торцу его 25сильфона, клапан следящего устройства прикреплен к наружному торцусильфона следящего устройства,а камера сервопривода и внутренняяполость сильфона следящего устройства сообщены с атмосферой, причемкамера следящего устройства соединена с полостью камеры и исполнительню органом. Составитель Ю,КундинРедактор В.Пилипенко Техред М,тепер Корректор Е.Рожко Заказ 2487/37 Тираж 872 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раутиская наб д, 4/5Филиал ППП 1 Патент 1, г. Ужгород, ул. Проектная 4 На чертеже изображен регулятор35 давления, общий вид.Регулятор содержит корпус 1 с входным и выходным для жидкости отверстиями 2 и 3, камеру 4 исполни=. тельного органа, име ощего седло 5 40 и клапан б, камеру: 7 с расположенными в ней сервоприводом в виде сильфона 8 и седла 9, камеру 10 следящего устройства, имеющего сильфон 11 и клапан 12. 45Сильфоны 8 и 11 выполнены иэ эластичного материала и имеют подвижные торцы соответственно 13 и 14. К наружному торцу 13 сильфона 8 прикреплен клапан 6 исполнительно О го органа. а к внутреннему - седло 9 сервспривода. К наружному торцу 14 сильфона 11 следящего устройства прикреплен клапан 12, взаимодействующий с седлом 9 сервоприэода,Камера 7 сервоприэода собщена сатмосферой через отверстие 15,а внутренняя полость сильфона 11 следящегоустройства - через канал 16. Полостькамеры 4 исполнительного органа соединена сполостью камеры 10 следящего устройства каналом 17 черездроссель 18, обеспечивающий динамическую устойчивость следящей системы, Полость камеры 10 следящегоустройства соединена с полостьюсильфона 8 сервоприэода посредствомседла, Э, имеющего отверстие 19 иклапана 12 сильфона 11 следящегоустройства.Для настройки регулятора на заданное выходное давление следящееустройство снабжено регулирующимвинтом 20,Регулятор работает следцющимобразом.В исходном положении клапан 6открыт, сильфон 8 сервоприводанаходится в нейтральном положении,а сильфон 11 следящего устройстваприжимает клапан 12 к седлу Эсервопривода.Жидкость подается во входноеотверстие 2 корпуса 1, проходитчерез зазор, образуемый седлом 5и клапаном б исполнительного органа,и поступает в выходное отверстие3 корпуса 1, при этом часть жидкостипо каналу 17 через дроссель 18 поступает э камеру 10 следящего устройства и сжимает сильфон 11.Клапан 12 открывает седло 9 сервопривода и жидкость попадает через отверстие 19 седла во внутреннююполость сильфона 8 сервопривода, который растягиваясь, перемещаетклапан б исполнительного органа назакрытие с одновременным увеличением зазора между седлом 9 и клапаном 12,Процесс регулирования подачипродолжается до наступления равновесия между силой давления жидкости на сильфон 11 и его силой упругостиРегулирующим винтом 20 можно изменять настройку регулятора на заданноевыходное давление, которое будет поддерживаться постоянным.Использование предлагаемого регулятора давления повысит точность регулирования подачи жидкости и стабильностьхарактеристик регулятора,
