Способ создания предварительного напряжения в шпренгельных затяжках
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1004567
Автор: Слука
Текст

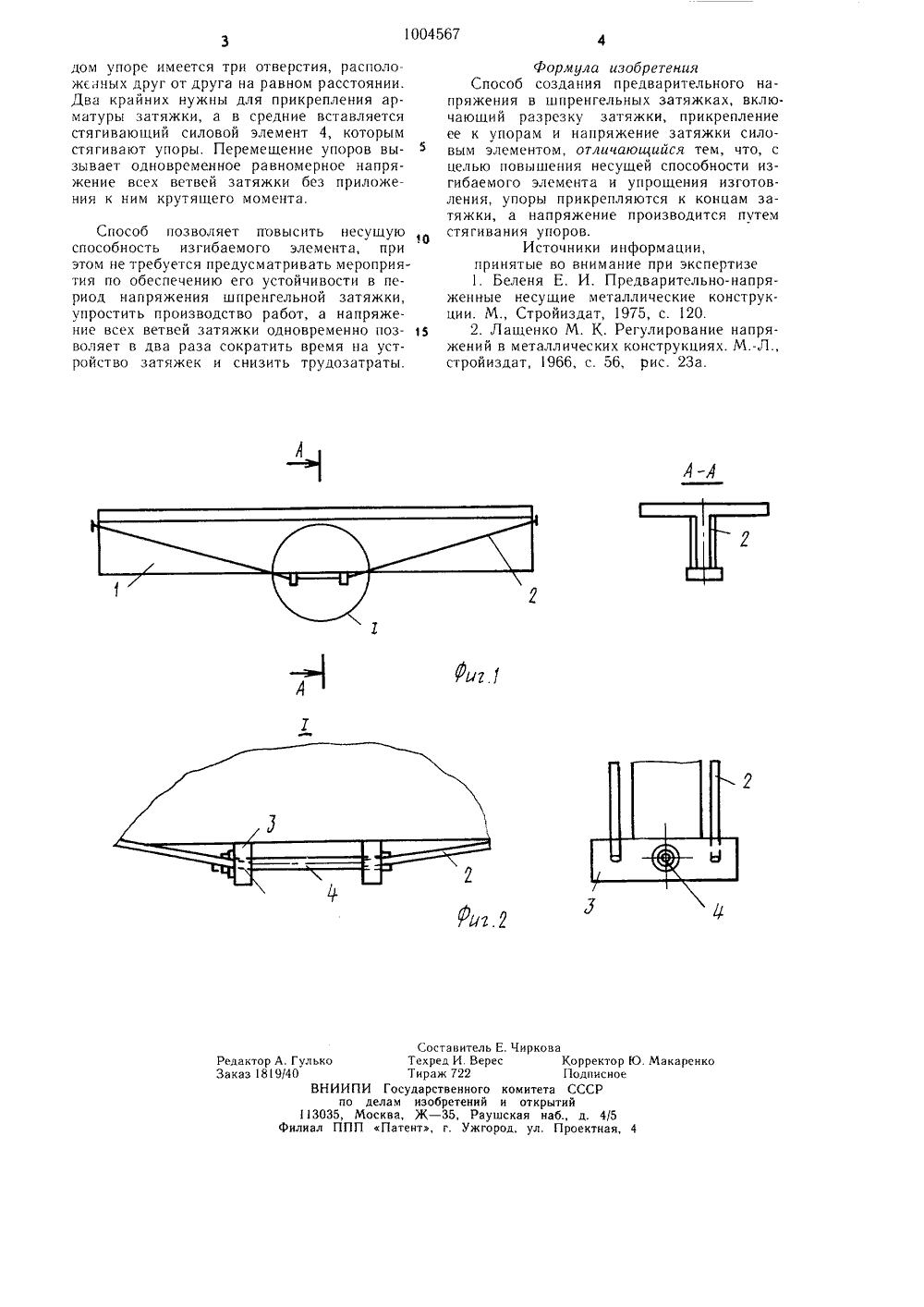

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(53) УДК 624.012. 46(088 8) Опубликовано 15.03.83. Бюллетень10Дата опубликования описания 25.03.83 по дедам изобретеиий и открытий(72) Автор изобретения А, П. Слука Белорусский ордена Трудового Красного Знамени политехнический институт(54) СПОСОБ СОЗДАНИЯ ПРЕДВАРИТЕЛЬНОГО НАПРЯЖЕНИЯ В ШПРЕНГЕЛЬНЫХ ЗАТЯЖКАХ1Изобретение относится к строительству и может быть использовано для усиления изгибаемых элементов конструкций.Известен способ создания предварительного напряжения в шпренгельных затяжках путем натяжения затяжки на упорах натяжными приспособлениями 11 Однако при таком способе сложно устройство упоров для анкеров и размещение натяжных приспособлений, а напряжение ветвей затяжки производится порознь, что может повлечь потерю устойчивости изгибаемых элементов.Наиболее близким техническим решением к изобретению является способ создания предварительного напряжения в шпренгельных затяжках, включающий разрезку затяжки, прикрепление ее к упорам и напряжение затяжки силовым элементом. В этом случае арматура затяжки разреза- ется в середине и на этих концах нарезается правая и левая резьба. Затем на них наворачивается стягивающий силовой элемент, имеющий тоже правую и левую резьбу, завертывая который, производят напряжение арматуры 121 2Недостатком этого способа является возможность скручивания ветвей шпренгельной затяжки, наличие резьбы ослабляет ее сечение, а при напряжении ветвей порознь возникает необходимость обеспечения устойчивости усиливаемого элемента.Цель изобретения - повышение несущей способности изгибаемого элемента и упрощение изготовления.Поставленная цель достигается тем, чтосогласно способу создания предварительного напряжения в шпренгельных затяжках включающему разрезку затяжки, прикрепление ее к упорам и напряжение затяжки силовым элементом, упоры прикрепляются к концам затяжки, а напряжение производится путем стягивания упоров.На фиг. 1 изображена схема устройствашпренгельной затяжки и расположения упоров; на фиг. 2 - узел расположения упоров и стягивающего элемента.На торцах усиливаемого изгибаемого 20 элемента 1 прикрепляются ветви шпренгельной затяжки 2. Затем эти ветви разрезаются в середине пролета и к их свободным концам прикрепляются упоры 3, обладающие достаточной изгибной жесткостью. На каж1004567 Составит Техред И. В Тираж 722 Государственно лам изобретен ква, Ж - 35, Р Патент, г. Ужль Е. ерес иркова Корректор Ю. Макарен Редактор А. ГулькоЗаказ 1819/40 Подписноемитета СССРоткрытийкая наб., д. 4/5ул Проектная 4 ВНИИП по 113035, М илиал ПППго к й и аушс город дом упоре имеется три отверстия, расположснных друг от друга на равном расстоянии. Два крайних нужны для прикрепления арматуры затяжки, а в средние вставляется стягивающий силовой элемент 4, которым стягивают упоры. Перемещение упоров вызывает одновременное равномерное напряжение всех ветвей затяжки без приложения к ним крутящего момента. Способ позволяет повысить несущую10 способность изгибаемого элемента, при этом не требуется предусматривать мероприятия по обеспечению его устойчивости в период напряжения шпренгельной затяжки, упростить производство работ, а напряжение всех ветвей затяжки одновременно поз-Ь воляет в два раза сократить время на устройство затяжек и снизить трудозатраты. Формула изобретенияСпособ создания предварительного напряжения в шпренгельных затяжках, включающий раз резку затяжки, прикрепление ее к упорам и напряжение затяжки силовым элементом, отличающийся тем, что, с целью повышения несущей способности изгибаемого элемента и упрощения изготовления, упоры прикрепляются к концам затяжки, а напряжение производится путем стягивания упоров.Источники информации,принятые во внимание при экспертизе 1. Беленя Е, И, Предварительно-напряженные несущие металлические конструкции. М., Стройиздат, 1975, с. 120,2. Лащенко М. К. Регулирование напряжений в металлических конструкциях. М.-Л., стройиздат, 1966, с. 56, рис. 23 а.
СмотретьЗаявка
3263461, 04.01.1981
БЕЛОРУССКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
СЛУКА АНАТОЛИЙ ПЕТРОВИЧ
МПК / Метки
МПК: E04C 3/09
Метки: затяжках, предварительного, создания, шпренгельных
Опубликовано: 15.03.1983
Код ссылки
<a href="https://patents.su/2-1004567-sposob-sozdaniya-predvaritelnogo-napryazheniya-v-shprengelnykh-zatyazhkakh.html" target="_blank" rel="follow" title="База патентов СССР">Способ создания предварительного напряжения в шпренгельных затяжках</a>
