Устройство для управления доступом терминала к шине данных

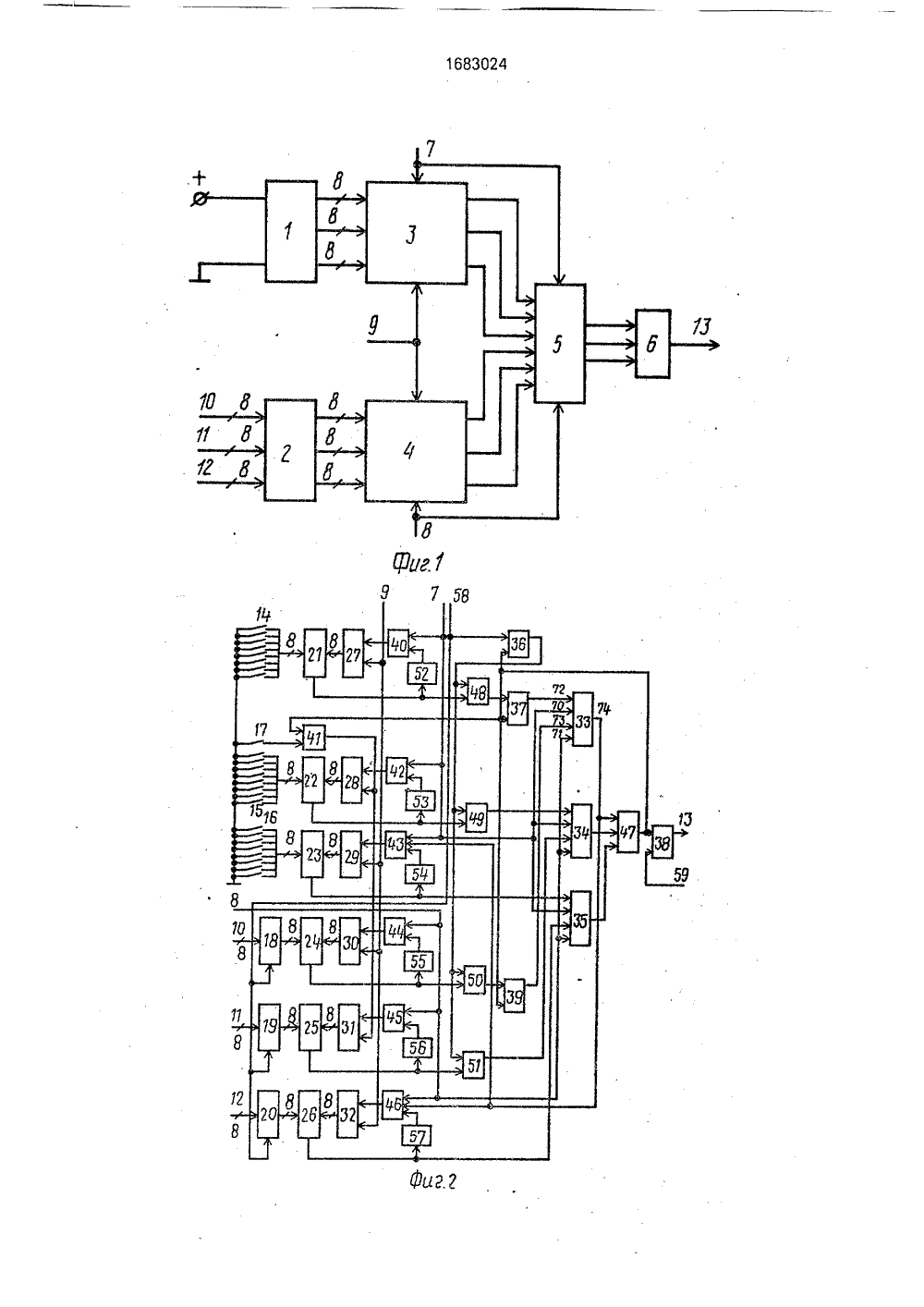

(54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ДОСТУПОМ ТЕРМИНАЛА К ШИНЕ ДАННЫХ(57) Изобретение относится к области передачи информации в мультиплексных каналах информационного обмена и может бытьиспользовано для управления доступом автономного терминала к шине данных, Цельизобретения - повышение надежности. Устройство обеспечивает автоматический доступ терминала к шине данных на основепротокола коллективного доступа с обна-.ружением несущей и предотвращениемстолкновений и имеет повышенную функциИзобретение отндачи информации влахинформационногиспользовано для уптономного терминалтиплексном каналеколлективного достусущей и предотвращЦель изобретения - повышение надеж ности,а осится к области перемультиплексных канао обмена и может быть равления доступом ава к шинеданныхв мульна основе протокОла па с обнаружением неением столкновений. а- ь- о ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ональную надежность за счет реализации в устройстве специального алгоритма формирования сигнала доступа к шине данных, В устройство входят два блока таймеров, блок функциональных компараторов и логика формирования сигнала разрешения доступа к шине. Каждый блок таймеров содержит таймер терминала, таймер синхронизации и таймер передачи, Блок функциональных компараторов содержит три функциональных компаратора, Каждый такой компаратор содержит два информационных входа, на которые поступают выходные сигналы от пары функционально однотипных таймеров. Функциональный компэратор измеряет временной интервал рассогласования между моментами поступления входных сигналов от функционально однотипных таймеров, Если интервал рассогласования не превосходит допустимого значения, то на выходе функционального компаратора вырабатывается сигнал, который является признаком отсчета достоверного интервала соответствующей парой таймеров, 1 з.п. ф-лы, 6 ил. На фиг, 1 изображена структурная схем стройства для управления доступом термин а к шинеданных; на фиг.2 - его функционал ная схема; на фиг. 3- схема функционально омпаратора; на фиг. 4 представлены зпюр поясняющие периодический режим работ шины на примере трехтерминалов; на фиг, 5 пюры, поясняющие апериодический режи работы шины на примере трех терминалов; н фиг, 6 схематически показан алгоритм раб ы функционального компаратора,-+003 СЧУЯОН Редактор Т,Юрчикова Заказ 3414 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раувская наб., 4/б Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ТП ТЛТ/73 Лу- ЯбФ 2ЮР Составитель И.ХазоваТехред М.Моргентал Корректор В.ГирнякУстройство предназначено для использования в качестве отдельного блока автономного терминала мультиплехсного канала информационного обмена с распределенным управлением (МКИО РУ). МКИО РУ включает в себя автономные терминалы (далее просто терминалы) и шину данных. В таком УКИОРУ каждый терминал имеет автономный доступ к шине данных.Протокол доступа основан на трех функционально зависимых таймерах: таймере передачи, таймере синхронизации и таймере терминала и исключает возможность столкновения, т.е. одновременного выхода в шину двух или более терминалов для передачи информации.Таймерпередачи запускается в момент начала передачи собственным терминалом информации в шину и отсчитывает интервал, называемый интервалом передачи ТП, в течение которого терминал не имеет права на повторный выход в шину, Интервал передачи одинаков для всех терминалов, объединенных одной шиной данных.Таймер синхронизации отрабатывает интервал ТС (пауза синхронизации), кото рый одинаков для всех терминалов, объединенных одной шиной. Зтет таймер всегда сбрасывается в момент начала терминалом собственной передачи или по началу передачи любого другого терминала при условии, если интервал ТС еще не отработан,Таймер терминала отрабатывает интервал ТТ (пауза терминала), пропорциональный номеру, присвоенному данному терминалу. Таким образом, интервал ТТ является уникальным для каждого терминала, Таймер терминала запускается только после отработки таймера синхронизации и сбрасывается во всех случаях по началу передачи любого терминала. Максимальный интервал ТТ должен быть всегда меньше установленного для данной шины интервала ТС. этого запускаются таймеры терминалов10 ТТ 1, ТТ 2, ТТЗ. Первым отрабатывает таймер первого терминала (ТТ 1), так как интервал 15 20 25 35 40 45 50 Терминалу разрешен выход в шину только после отработки всех трех таймеров, т.е. должны иметь место три условия; должен закончиться собственный интервал передачи ТП, период времени, когда по шине не передается информация, должен быть больше или равен интервалу ТС; поСле истечения времени,. равного паузе синхронизации, должно пройти время, когда по шине не передается информация, равное собственному интервалу ТТ.Возможны два режима работы информационной шины данных; периодический и апериодический,Протокол доступа к шине при периодическом режиме работы на примере трех терминалов проиллюстрирован на фиг, 4 Пусть при включении питания (моментТО) таймеры передачи ТП 1, ТП 2, ТПЗ и таймеры синхронизации ТС 1, ТС 2, ТСЗ установлены, т.е, выполнены первое и второе условия для всех трех терминалов, После ТТ 1 с ТТ 2ТТЗ, В момент времени Т 1 первый терминал начинает передачу. При этом запускается таймер передачи ТП 1, сбрасываются таймеры синхронизации ТС 1 и терминала ТТ 1 первого терминала, а также таймеры ТТ 2 и ТТЗ остальных двух терминалов, По окончании передачи (Т 2) снова запускаются таймеры ТТ 2 и ТТЗ и таймер синхронизации первого терминала ТС 1 (ТТ 1 запуститься не может, так как ТС 1 не отсчитал интервал синхронизации после окончания передачи первым терминалом). Первым в момент ТЗ отработает таймер ТТ 2 второго терминала, после чего второй терминал начинает передачу и т.д,В момент Т 6 заканчивает передачу последний (третий) терминал. К этому моменту все таймеры синхронизации и таймеры терминалов сброшены и начинается отсчет интервала синхронизации всеми тремя таймерами ТС 1, ТС 2, ТСЗ, а заем и интервала ТТ(Т 7), В момент Т 8 отработал таймер ТТ 1, однако передачу первый терминал начать не может, так как еще не закончен отсчет интервала ТП 1, Передача начинается в момент Т 9. Началом передачи первого терминала сбрасываются отработавшие таймеры ТТ 2 и ТТЗ других терминалов. После этого поочередно получают доступ к шине второй и третий терминалы и т.д.В соответствии с протоколом периодического режима интервал между передачами одного и того же терминала соответствует интервалу передачи ТП (Т 1 - Т 9).Протокол периодического режима работы шины фактически поддерживается двумя таймерами; таймером передачи и таймером терминала,При увеличении количества информации, передаваемой в шине (суммарной длительности всех сообщений), шина перегружается и, если суммарная длительность сообщений с учетом технологических пауз становится больше установленного интервала передачи, она переходит в апериодический режим работы (фиг. 5). В этом случае интервал между передачами одного и тогоже терминала превосходит интервал передачи ТП (Т 1 - Т 8 на фиг, 5).Также имеет место и обратный процесс - переход из апериадического режима в периодический при соответствующем уменьшении количества информации, передаваемой в шине,Протокол апериодического режима поддерживается двумя таймерами: таймером синхронизации и таймером терминала.Структурная схема устройства для управления доступом терминала к шине данных (фиг. 1) состоит из блока 1 селекторных .выключателей, блока 2 регистров, двух идентичных блоков 3 и 4 таймеров, блока 5 функциональных компараторов и элемента И 6.Блок 1 селекторных выключателей 1 содержит три набора селекторных выключателей, которые позволяют установить три восьмибитных кода, каждый из которых соответствует определенному интервалу: интервалу передачи ТП, паузе синхронизации ТС и паузе терминала ТТ, Эти коды поступают на входы блока 3 таймеров.Блок 2 регистров содержит три идентичных восьмиразрядных регистра. В этих регистрах содержатся три кода, которые эквивалентны соответствующим восьмибитнцм кодам, установленным в блоке 1 селекторных выключателей.Каждый блок 3, 4 таймеров работает независимо друг от друга и содержит три схемы отсчета (таймера) интервалов времени ТП, ТС и ТТ, величины которых определены в блоке 1 селекторных выключателей. Вместе блоки таймеров обеспечивают дублирование отсчета каждого интервала времени. Они имеют соответствующие тактовые входы 7 и 8, на которые подаются прямоугольные импульсы одинаковой частоты от двух независимых генераторов.На вход 9 устройства поступает сигнал паузы, индицирующий отсутствие передачи информации на шине данных. Этот сигнал формируется в приемной части терминала и поступает в блоки 3 и 4 таймеров, сбрасывая таймер терминала и таймер синхронизации. Во время предварительной установки на информационные входы 10, 11 и 12 поступают восьмибитные коды из системного постоянного запоминающего устройства (ПЗУ) терминала, которые записываются в соответствующие регистры блока 2 регистров. Эти коды должны быть равны соответствующим кодам, установленным в блоке 1 селекторных выключателей.Каждый таймер после отсчета своего интервала выдает сигнал на один из трех5 10 15.20 25 ЗО 35 40 45 50 55 выходов блока 3 (4) таймеров; поступающий в блок 5 функциональных компаратог ов,Блок функциональных компараторов состоит из трех отдельных функциональных комп арато ров. Кажды й фун кцион ал ьн ый компаратор измеряет временное рассогласование между двумя дублированными сигналами, поступающими из блока 3 (4) таймеров. Если временное рассогласование меньше заранее заданной величины, функциональный компаратор выдает сигнал на соответствующий выход блока 5. В противном случае сигнал на выходе блока 5 отсутствует,На фиг, 6 схематически показан алгоритм работы функционального компаратора. Т 1 и Т 2 - сравниваемые интервалы, ЛТ - заданное временное рассогласование мажду сравниваемыми интервалами.В случае 1 Т 2 - Т 11 -ЬТ имеет место условие достоверности интервала, отработанного дублируемыми таймерами, в случае Т 2 - Т 1ЬТ - условие недостоверности интервала.Сигналы с выходов блока 5 функциональных компараторов 5 поступают на входы элемента И 6, на выходе 13 которого формируется сигнал разрешения доступа терминала к шине данных. Этот сигнал поступает в передающую часть терминала,Устройство для управления доступом терминала к шине данных (фиг, 2) содержит три набора 14, 15 и 16 селекторных выключателей, выключатель 17, три регистра 18, 19 и 20, шесть компараторов 21 - 26, шасть сцетчиков 27 - 32, три функциональных компаратора 33, 34 и 35, четыре триггера (защелки) 36-39, восемь элементов И 40-47, четыре элемента ИЛИ 48 - 51, шесть элементов НЕ 52 - 57, два тактовых входа 7 и 8, входы признака паузы 9, три информационных входа 10, 11 и 12, входы 58 начальной установки и сброса разрешения пеоадачи 59, выход 13 разрешения передачи.Функциональный компаратор (фиг, 3) включает два счетчика-делителя 60 и 61, триггер защелку) 62, семь элементов И 63 г 69, два входа 70 и 71 синхронизации, два информационных входа 72 и 73 и выход 74.Таймер синхронизации блока 3 таймеров построен на счетчике 27, компаратара 21, элементах И 40, НЕ 52, ИЛИ 48, триггере-защелке 37; таймер передачи - на счетчике 28, компараторе 22, элементах И 42, Н Е 53, ИЛИ 49; таймер терминала - на счетчике 29, компараторе 23, элементах И 43 и НЕ 54, Таймер синхронизации блока 4 таймеров построен на счетчике ЗО, компараторе 24, элементах И 44, НЕ 55, ИЛИ 50, триггера-за 1683024зом 30 35 40 45 50 55 щелке 39; таймер передачи - на счетчике 31, компараторе 25, элементах И 45, НЕ 56, ИЛИ 51, таймер терминала - на счетчике 32, компараторе 26, элементах И 46 и НЕ 57.Устройство работает следующим обраПри включении питания импульсный сигнал начальной установки поступает на вход 58 устройства. При этом информация, поступающая из системного ПЗУ терминала на информационные входы 10, 11 и 12 устройства, записывается в регистры 18, 19 и 20, устанавливается триггер-защелка 36 в единичное состояние, что приводит к установке триггеров-защелок 37 и 39 и к появлению сигналов высокого уровня на входах 72 и 73 функциональных компараторов 33 и 34,Когда отсутствуют сигналы высокого уровня на входах 72 и 73 функционального компаратора, счетчики-делители 60 и 61 находятся в сброшенном состоянии (фиг, 3), На их инверсных выходах присутствуют сигналы высокого уровня, поддерживающие соответственно элементы И 65, 63 и И 66, 64 в открытом состоянии, С моментов появления сигналов высокого уровня на входах 72, 73 функционального компаратора соответствующие счетчики-делители 60, 61 начинают отсчет импульсов, поступающих на их счетные входы с соответствующих входов 70, 71 синхронизации функционального компаратора, Сигналы высокого уровня с выхода элемента И 65 и выхода элемента И 66 поступают на входы элемента И 67. Он открываешься, и сигнал высокого уровня на его выходе устанавливает триггер-защелку 62 в единичное состояние. Сигнал высокого уровня также присутствует на выходе элемента И 68. Таким образом, на выходе 74 функционального компаратора появляется сигнал высокого уровня,С момента поступления сигнала высокого уровня на вход 72 функционального компаратора продолжительность сигнала высокого уровня на выходе элемента И 65 определяется моментом появления сигнала низкого уровня на инверсном выходе счетчика-делителя 60, т.е; когда последний отсчитает определенное количество импульсов, поступивших на его счетный вход. После этого счетчик-делитель 60 блокируется собственным выходным сЪгналом, поступающим на элемент И 63. Таким образом, продолжительность сигнала высокого уровня на выходе элемента И 65 определяется коэффициентом счета счетчика-делителя 60 и периодом тактовых импульсов, поступающих на вход 70 синхронизации функционального компаратора, Продолжительность сигнала высокого уровня на выходе элемента И соответствует заданной величине интервала,Ь Т на фиг, б, Аналогично формируется сигнал высокого уровня на выходе элемента И 66,Если промежуток времени между моментами поступления сигналов высокоо уровня на входы 72, 73 функционального компаратора больше заданной величины интервала ЬТ, то триггер-защелка 62 установлен не будет, что ведет к появлению сигнала высокого уровня на выходе 74 функционального компаратора. В противном случае устанавливается триггер-защелка 62 и на выходе 74 появляется сигнал высокого уровня, котооый присутствует все время, пока присутствуют оба сигнала высокого уровня на входах 72 и 73 функционального компаратора.Таким образом, после включения питания на входах 72, 73 функциональных компараторов 33, 34 практически одновременно появляются сигналы высокого уровня. Компараторы срабатывают и на выходах 74 появляются сигналы высокого уровня, поступающие на первые два входа элемента И 47, Эти сигналы являются соответственно признаками отработки интервалов ТС и ТП момент ТО на фиг, 4 и 5), На входе 9 признака паузы присутствует низкий уровень сигнала, так как имеет место пауза на шине данных. Счетчики 27 - 32 начинают отсчет импульсов, поступающих на соответствующие тактовые входы 7 и 8 устройства. Первым заканчивает отсчет своего интервала таймер терминала с наименьшим номером (интервал ТО - Т 1 на фиг. 4 и 5), Зто происходит в тот момент, когда коды на выходах счетчиков 29 и 32 соответствуют установленному коду на выходах набора 16 селекторных выключателей и регистра 20, При этом срабатывают компараторы 23 и 26 и сигналы высокого уровня с выходов этих компараторов поступают соответственно на элементы НЕ 54, 57 и на входы 72, 73 функционального компаратора 35, Сигналы низкого уровня с выходов элементов НЕ 54, 57 блокируют соответственно элементы И 43, 46, что приводит к останову счетчиков 29, 32, При удовлетворительных условиях срабатывает функциональный компаратор 35. В результате появляется сигнал высокого уровня на его выходе, который сбрасывает триггеры-защелки 36, 37 и 39, счетчики 28, 31 через элемент И 47 (если отключен выключатель 17) и устанавливает триггер-защелку 38. На выходе этого триггера формируется сигнал разрешения передачи, поступающий на выход 13 устройства, На выходах 74 функциональных компараторов33 и 34 и на выходе элемента И 47 формируются сигналы низкого уровня. Сигнал низкого уровня поступает через элемент И 41 на входы сброса счетчиков 28 и 31 таймеров передачи, которые с этого момента начинают отсчет интервала передачи. Сигнал высокого уровня с выхода 13 разрешения передачи поступает в передающую часть терминала, инициируя передачу информации первым терминалом на шину данных(Т 1 на фиг. 4 и 5),510 В течение периода передачи информации сигнал на входе 9 признака паузы у всех терминалов, подключенных к шине, нахо дится в активном высоком уровне. Счетчики 27, 29, 30 и 32 таймеров синхронизации и таймеров терминала находятся в состоянии сброса,После передачи информации от переда ющей части терминала подается на вход 59 сброса разрешения передачи сигнал высокого уровня, который сбрасывает триггер- защелку 38. По наступившей паузе на шине данных сигнал признака паузы на входе 9 25 устройства переходит в состояние низкого уровня и остается в таком состоянии все время, пока пауза имеет место (Т 2 - ТЗ на фиг, 4 и 5), С момента устачовки этого сигнала в низкий уровень начинают работать 30 счетчики 27 и 30 обоих таймеров синхронизации. Счетчики 29 и 32 обоих таймеров. терминала работать не могут, так как на выходе 74 функционального компаратора ЗЗ присутствует сигнал низкого уровня, В 35 течение интервала Т 2 - ТЗ по аналогичному алгоритму отрабатывает таймер терминала у следующего по номеру терминала, который затем начинает передачу информации на шину данных (ТЗ - Т 4). Так продолжается 40 до тех пор, пока последний терминал не передаст свою информацию, К этому моменту времени (Т 6) триггеры-защелки 37 и 39 и счетчики 27 и 30 таймеров синхронизации у всех таймеров сброшены. Наступив шая пауза на шине данных достаточна для того, чтобы на выходе каждого счетчика 27 и 30 у всех терминалов появился код, соответствующий коду, установленному с помощью набооа 14 селекторных вы ключателей и в регистре 18, Компараторы 21 и 24 срабатывают. Сигналы высокого уровня с выходов этих компараторов поступают через элемент ИЛИ 48 соответственно на вход установки триггера-защелки 37 и через эле мент ИЛИ 50 на вход установки триггера-защелки 39. Эти же сигналы инвертируются соответственно на элементах НЕ 52 и 55 и блокируют элементы И 40 и 44. Это приводит к останову счетчиков 27 и 30. Сигналы высокого уровня с выходов триггеров-защелок 37 и 39 поступают на входы функционального компаратора ЗЗ, Он срабатывает и сигнал высокого уровня с его выхода 74 поступает на элементы И 43 и 46, Если на шине данных отсутствует передача, счетчики 29 и 32 таймеров терминала начинают отсчет импульсов, поступающих на их счетные входы соответственно с выходов элементов И 43 и 46 (момент времени Т 7 на фиг, 4 и 5). По истечении интервала ТТ 1 срабатывают компараторы 23 и 26 первого терминала, Сигналы высокого уровня с выходов этих компараторов соответственно производят останов счетчиков 29 и 32 и поступают на входы функционального компаратора 35, на выходе которого появляется сигнал высокого уровня. Если к этому времени таймер передачи отсчитал свой интервал ТП, то на выходе функционального компаратора 34 также присутствует сигнал высокого уровня. В этом случае на выходе элемента И 47 появляется высокий уровень сигнала, и первому терминалу разрешена передача информации (момент Т 8 на фиг. 5). Если же интервал ТП не досчитан (Т 8 на фиг, 4), сигнал разрешения передачи на выходе 13 устройства отсутствует. Он появляется только в момент Т 9, когда таймером передачи отсчитан интервал ТП и на выходе функционального компаратора 34 появляется сигнал высокого уровня, Далее цикл передачи терминалами информации в шину данных повторяется.Устройство может быть использовано как инструмент для реализации периодического режима работы шины, апериодического режима работы шины или их комбинации.При использовании периодического режима все выключатели набооа 14 селекторных выключателей должны быть замкнуты, а в регистре 18 записа, код нулевого значения, посредством чего интервал синхронизации равен нулю, выключатель 17 отключен, в регистрах 19 и 20 и с помощью выключателей набе "ов 15 и 16 селекторных выключателей устачовлены соответственно эквивалентные коды, определяющие желаемые значения интервала передачи ТП и паузы терминала 1 Г. Интервал передачи ТП должен быть один и тот же для всех терминалов, пауза терминала ТТ должна быть уникальной для каждого терминала. Выходные сигналы компараторов 21 и 24 все время находятся на высоком логическом уровне, так что триггеры-защелки 37 и 39 установлены и на выходе 74 функционального компэратора ЗЗ всегда присутствует высокий логический уровень сигнала. который сигнализирует о досчете таймера синхронизации, 1183024ЗО 35 40 При использовании апериодическага режима все выключатели набора 15 селекторных выкл)ачателей и Выклюатель 17 должны быть замкнуты, в регистре 19 установлен кад нулевого значения, в регистрах 18 и 2 О и с помогцью выключателей наборов 14 и 16 селекторнь)х Выключателей установл 8 ны соответственно эквивалентные. кОды, определяк)щие желаемые значения паузц синхронизации ТС и паузы терминала ТТ, Величина паузы синхронизации должна быть ОДинакова Для вс 8 х терминалов, пауза терминала должна быть уникаг)ьной для каждаГО т 8 рминалз, После сброса счетчикОВ 28 и 31 на выходе каждого компаратора 22 и .5 Все время присутствует сиГнал ВысакОГа уровня. ЗтОГ сигнал также присутствует на Выходе функц";анальнОГО комг)аратара 34, Поэтому сигнал разрешения передачи на выходе 13,;страйства имеет место всегда после окончания паузы синхранизацил и последующего окон ания паузы терминала,Если неоахйдимо испОльзовать комбинацию периодического и апериадического режимов работы шины, Выключатель 17 далжен быть отключен, в регистрах 18, 19 и 20 и с помощью выключателей наборов 14, 15 и 1 6 еле)т,:рных -.,ы),л)ача Гелей ус анарг)рнц соответс) ср)оц)ие.Оды, Ог)аедеггяющие величины интервала г)ередачи, паузы, синхронизации и и-;,узы терминала, Переход из ОДНОГО ре)кима рабаты шины в друГОй и аб)- ратно осуществляется автоматически.Во время отладки системы передачи информации не искл)ачена возможность ком,плектования на одной шине данных терминалов, у которых неверно установлены выключатели в блоке 1 селекторных выключателей, Это ведет к столкновению терминалов на шине данных, чта является весьма критическим режимом, так как при этом изменя)отся электрические параметры сигнала в шине данных. Чтобы исключить передачу информации такими терминалами, установка значений величин интервалов, отрабатываемых тремя таймерами, выполняется от двух независимых источников - блока 1 селекторных выключателей и системного ПЗУ, При не оответствии кодов, установленных в блоке селекторных выключателей, с кодами, хранящимися в соответствующих ячейках системного ПЗУ, сигнал разрешения передачи на выходе 13 устройства всегда отсутствует, Это ведет к тому, что соответствующие терминалы не участвуют в передаче информации и их можно затем легко обнаружить.Формула изобретения 1. Устройство для управления доступом, терминала к шине данных, содержащее три счетчика, три .компаратора, трл триггера, пять элементов И, два элемента ИЛИ, три элемента НЕ, ьыключатель, три набора селекторнцх выкл)ачателей, причем первый тактовый вход устройства соединен с первыми Входами первого, второго, третьего элементов И, вход признака паузы устройства соединен с входами сброса первого и РтарОГО сч 8 тчиков, Вход начальной установки устройства соединен с входом установки первого триггера, вход сброса разрешения передачи устройства соединен с входом сброса третьего триггера, выход которого является выходом разрешения передачи устройства, информационные выходы первоГО, ВтороГО и третьеГО счетчиков саединень с первыми входами первого, второо и третьего компараторав соответственна, выход первого компаратора соединен с первым входом первого элемента ИЛИ и входом первого элемента НЕ, выход которого соединен с вторым входом первого элемен га И, выход второго компаратора соединен с первым входом второго элемента ИЛИ и с входам второго элемента НЕ,выход которога соединен с вторым входом Второго элемента И, выход третьего кампаратора соедин н с входом третьего элемента НЕ, Выход которого соединен с вторым входом третьего элемента И, вьходы первого, третьего и второго элементов И соединены соответственно со счетными входами первого, второго и третьего счетчиков, прямой выход первого триггера соединен с вторым входом первого элемента ИЛИ, выход которого соединен с входом установки третьего триггера, выход четвертого элемента И соединен с входами сброса первого и третьЕго триггеров, с входом установки второго триггера и с,первым входам пятого элемента И, выход которага соединен с входам сброса третьего счетчика, первые группы контактов первого, второго и третьего наборов селекторных выключателей и первый контакт выключатег я соединены с шиной нулевого потенциала, вторые группы контактов первого, второго и третьего наборов селекторных выключателей и второй контакт выключателя соединены соответстВенно с вторыми входами первого, второго,третьего компараторав и с вторым входом пятогоэлемента И,отл ича ющееся тем, что, с целью повышения надежности, в него введены три функциональных компаратора,три счетчика, три компаратора, три регистра, четвертый триггер, три элемента И, два элемента ИЛИ, три элемента НЕ, причем первый тактовый вход устройства соединен с первыми входами синхронизации псового, второго и третьего функцианальнцх кампараторов, второй тактовый вход устройства соединен с первыми входами шестого, седьмого и восьмого элементов И и с вторыми входами синхронизации первого, второго и третьего функциональных компараторов, вход признака паузы устройства соединен с входами сброса четвертого и пятого счетчиков, первый, второй и третий информационные входы устройства соединены соответственно с входами первого, второго и третьего регистров, выходы которых соединены соответственно с первыми входами четвертого, пятого и шестого компараторов, входы сброса первого, второго и третьего регистров соединены с входом начальной установки устройства, второй вход второго, первые входы третьего и четвертого элементов ИЛИ соединены с выходом первого триггера, выходы четвертого, пятого и шестого счетчиков соединены соответственно с вторыми входами четвертого, шестого и пятого компараторов, вход сброса шестого счетчика соединен с выходом пятого элемента И, выход четвертого компаратора соединен с вторым входом третьего элемента ИЛИ и с входом четвертого элемента НЕ, выход которого соединен с вторым входом шестого элемента И, выход пятого компаратора соединен с вторым входом четвертого элемента ИЛИ и с входом пятого элемента НЕ, выход которого соеоинен с вторым входом седьмого элемента И, выход шестого компаратора соединен с первым информационным входом третьего функционального компаратора и с входом шестого элемента НЕ, выход которого соединен с вторым входом восьмого элемента И, выходы шестого, седьмого и восьмого элементов И соединены соответственно со счетными входами четвертого, шестого и пятого счетчиков, прямой выход третьего триггера соединен с первым информационным входом первого функционального кампаратора, выход которого соединен с первым входом четвертого элемента И и с третьими входами третьего и восьмого элементов И, выход третьего элемента ИЛИ соединен с входом установки четвертого триггера, вход сброса которого соединен с выходом четвеотого элемента И, а прямой выход - с вторым информационным входом первого функционального ком паратора, выходы второго и четвертогоэлементов ИЛИ соединены соответственно с первым и вторым информационными входами второго функционального компаратора, выход которого соединен с вторым 10 входом четвертого элемента И, выходтретьего компаратора соединен с вторым информационным входом третьего функционального компаратора, выход которого соединен с вторым входом пятого элемента И, 15 2. Устройство по и. 1, о т л и ч а ю щ е ес я тем, что функциональный компаратор содержит два счетчика-делителя, триггер и семь элементов И, причем первый информационный вход компаратора соединен с вхо дом сброса первого счетчика-делителя, спервыми входами первого и второго элементов И, второй информационный вход компаратора соединен с входом сброса второго счетчика-делителя, с вторым входом 25 второго элемента И и с первым входомтретьего элементавыход второго элемента И соединен с инверсным входом сброса триггера и с первым входом четвертого элемента И, первый вход синхронизации ком паратора соединен с первым входом пятогоэлемента И, выход которого соединен со счетным входом первого счетчика-делителя, выход первого счетчика-делителя связан с вторыми входами первого и пятого элемен та И, второй вход синхронизации компаратора с:единен с первым входом шестого элемента И, выход которого соединен со счетным входом второго счетчика-делителя, выход которого связан с вторыми входами 40 третьего и шестого элементов И, выходытретьего и первого элементов И соединены соответственно с первым и вторым входами седьмого элемента И, выход которого соединен с входом установки триггера, выход 45 триггера соединен с вторым входом четвертого элемента И, выход которого является выходом компаратора, 1683024
