Устройство для формирования диагностической информации о вычислительной системе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

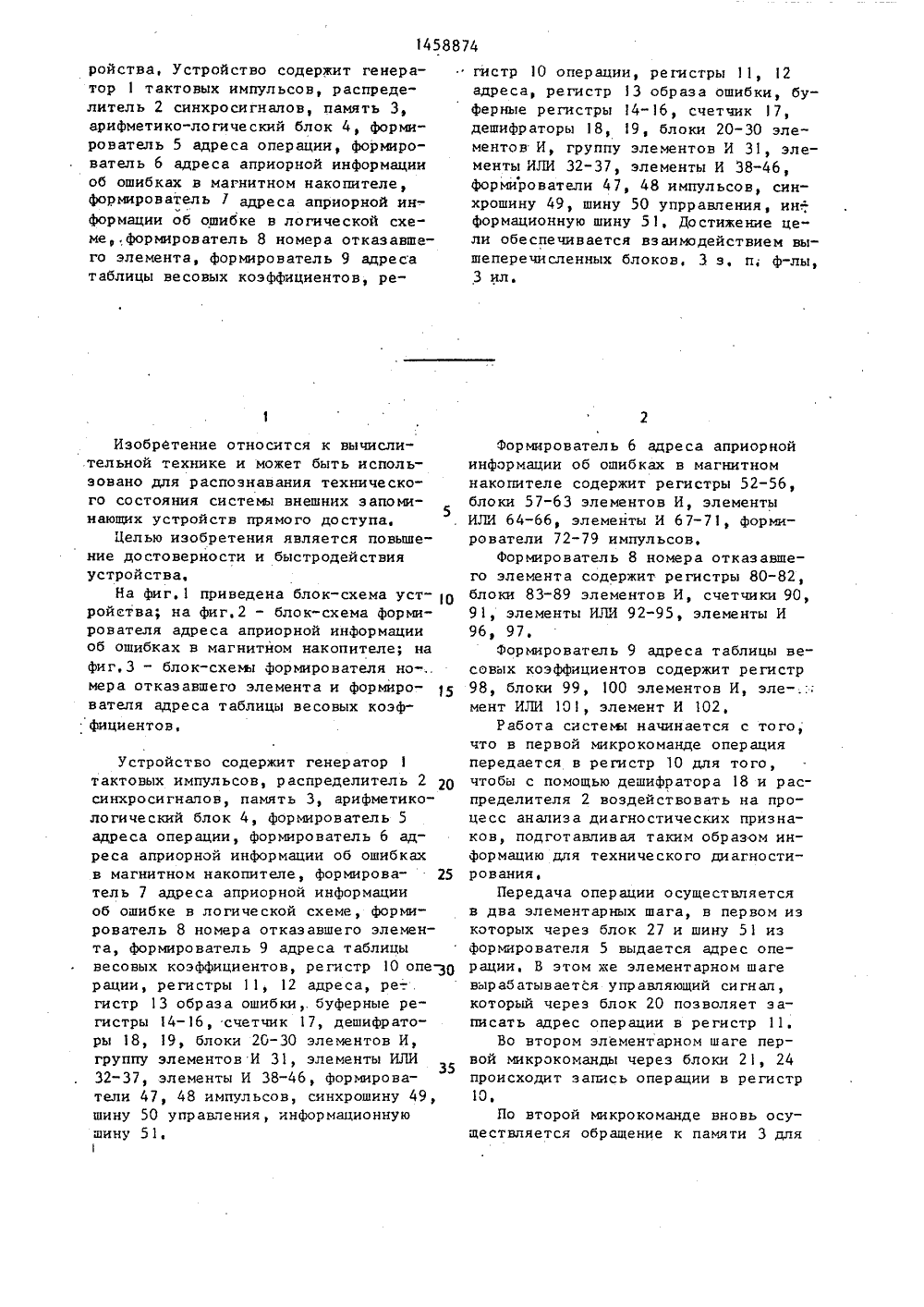

, Спесивых Техред А.Кравчук дакто Корректор Н,Король Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Заказ 345/53ВНИИПИ Государственног113035 Тираж 667комитета по изобретениямМосква, Ж, Раушская на Подписноеоткрытиям при ГКНТ ССС д. 4/5458874 ройства, Устройство содержит генератор 1 тактовых импульсов, распределитель 2 синхросигналов, память 3,арифметико-логический блок 4, форьярователь 5 адреса операции, формирователь 6 адреса априорной информацииоб ошибках в магнитном накопителе,формирователь 7 адреса априорной информации об ошибке в логической схемеформирователь 8 номера отказавшего элемента, формирователь 9 адресатаблицы весовых коэффициентов, реИзобретение относится к вычисли.тельной технике и может быть использовано для распознавания технического состояния системы внешних запоми 5нающих устройств прямого доступа,Целью изобретения является повышение достоверности и быстродействияустройства.На фиг.1 приведена блок-схема устройства; на фиг,2 - блок-схема формирователя адреса априорной информацииоб ошибках в магнитном накопителе; нафиг,3 - блок-схемы формирователя но-,.мера отказавшего элемента и формирователя адреса таблицы весовых коэффициентов,Устройство содержит генератортактовых импульсов, распределитель 2 20синхросигнапов, память 3, арифметикологический блок 4, формирователь 5адреса операции, формирователь 6 адреса априорной информации об ошибкахв магнитном накопителе, формирователь 7 адреса априорной информацииоб ошибке в логической схеме, формировательь 8 номер а отказ авше го элемента, формирователь 9 адреса таблицывесовых коэффициентов, регистр 10 опе рации, регистры 11, 12 адреса, ре-.гистр 13 образа ошибки, буферные регистры 14-16, счетчик 17, дешифраторы 18, 19, блоки 20-30 элементов И,группу элементов И 31, элементы ИЛИ32-37, элементы И 38-46, формирователи 47, 48 импульсов, синхрошину 49,шину 50 управления, информационнуюшину 51,гистр 10 операции, регистры 11, 12адреса, регистр 13 образа ошибки, буферные регистры 14- 16, счетчик 17,дешифраторы 18, 19, блоки 20-30 элементов И, группу элементов И 31, элементы ИЛИ 32-37, элементы И 38-46,формирователи 47, 48 импульсов, синхрошину 49, шину 50 упрравления, ин".,формационную шину 51. Достижекюе це" ли обеспечивается взаимодействием вышеперечисленных блоков, 3 з. п; ф-лы, 3 ил. Формирователь 6 адреса априорнойинформации об ошибках в магнитномнакопителе содержит регистры 52-56,блоки 57-63 элементов И, элементыИЗИ 64-66, элементы И 67-71, формирователи 72-79 импульсов,Формирователь 8 номера отказавшего элемента содержит регистры 80-82,блоки 83-89 элементов И, счетчики 90,91, элементы ИЛИ 92-95, элементы И96, 97.Формирователь 9 адреса таблицы весовых коэффициентов содержит регистр98, блоки 99, 100 элементов И, эле-.:мент ИЛИ 101, элемент И 102,Работа системы начинается с того,что в первой микрокоманде операцияпер ед ае т ся в р е ги стр 10 для то го,чтобы с помощью дешифратора 18 и распределителя 2 воздействовать на процесс анализа диагностических признаков, подготавливая таким образом информацию для технического диагностирования,Передача операции осуществляетсяв два элементарных шага, в первом изкоторых через блок 27 и шину 51 изформирователя 5 выдается адрес операции, В этом же элементарном шагевырабатывается управляющий сигнал,который через блок 20 позволяет записать адрес операции в регистр 11Во втором элементарном шаге первой микрокоманды через блоки 21, 24происходит заись операции в регистр10,По второй микрокоманде вновь осуществляется обращение к памяти 3 для8874 55 3 145 того, чтобы адрес таблицы. устойчивых ошибок был считан в регистр 52, При этом в третьем элементарном шаге че" рез шину 51 и блок 20 содержимое формирователя 5 передается в регистр 11, Считывание адреса таблицы устойчивых ошибок происходит в четвертом элементарном шаге, когда через блок . 21 адрес таблицы устойчивых ошибок выдается в шину 51, В этом же элементарном шаге через блок 57 адрес таблицы записывается в регистр 52, Одновременно содержимое регистра адреса .операции в формирователе 5 увеличи вается на единицу. В третьей микрокоманде производится считывание адреса области регистрации ошибки, С этой целью в пятомэлементарном шаге содержимое форми"рователя 5 выдается в шину 51, Одновременно через блок 20 осуществляется запись информации в регистр 11,В шестом элементарном шаге через блок21, шину 51 производится запись адреса области регистрации ошибки вформирователь 7, Одновременно содержимое блока 5 увеличивается на единицуеВ четвертой микрокоманде областьрегистрации ошибки заносится в формирователь 7 через шину 51, блок 20,регистр 11, память 3, блок 21, шину51.В пятой микрокоманде осуществляется запись идентификатора тома и области регистрации ошибки в регистр15 через шину 51 и блок 23,В шестой микрокоманде производится доступ памяти 3 и считываетсяидентификатор тома из таблицы устойчивых ошибок. При этом адрес из ре-.гистра 52 через блок 59, блок 20 ирегистр 11 записывается в память 3,откуда через блок 21 и шину 51 вы"дается идентификатор тома из таблицыустойчивых ошибок и записывается врегистр 14,В седьмой микрокоманде проверяется устойчивость анализируемой ошибки,При этом блок 4 сравнивает содержимое регистров 14, 15, Одновременночерез элемент 67, формирователь 72содержимое регистра 52 увеличиваетсяна единицу, Распределитель 2 вырабатывает серию управляющих сигналов,позволяющих повторить микрокоманды,наыная с шестой,5 1 О 15 20 25 30 35 40 45 50 При сравнении содержимого регистров 14,.15 на выходе элемента И 38появляется сигнал, разрешающий рас"пределителю 2 выработать следующуюсерию управляющих сигналов,Одновременно со сравнением содержимого регистра 14, 15 на элемент И42 поступает признак последнего идентификатора тома из первого регистра14 и при несравнении идентификаторовтомов сигнал с выхода элемента И 46побуждает распределитель 2 вырабатыватьуправляющие сигнапы, позволяющие выполнить одиннадцатую микрокоманду,В восьмой микрокоманде осуществля-.ется запись идентификатора дооожки изобластирегистрации ошибки в регистр15 из формирователя 7 через шину 51,В девятой микрокоманде осуществляется считывание идентификатора дорожки по смещению в строке таблицы устойчивых ошибок. В тринадцатом элементарном шаге содержимого регистра 54смещения таблицы устойчивых ошибок.через шину 51 и блок 22 поступает врегистр 14, В четырнадцатом элементарном шаге содержимое регистра 52таблицы устойчивых ошибок через блок59, шину. 51 и блок 30 поступает врегистр 16, В пятнадцатом элементарном шаге в блоке 4 содержимое регистров 14, 16 сумьируется, результатсуммирования передается через шину51 и блок 20 в регистр 11, В шестнадцатом элементарном шаге через блок21, шину 51 и блок 22 происходит запись идентификатора дорожки в регистр14,В десятой микрокоманде осуществляется сравнение идентификаторов дорожек в таблице устойчивых ошибок и области регистрации ошибки, При этом вблоке 4 производится сравнение,содержимого регистров 14, 15 и, если ре-.зультат сравнения положительный, через элементы И 38, 39 устанавливаетсяраспределитель 2 в начальное состояние (ситема ожидает следующую операцию), Элемент И 38 закрыт при отрйцательном сравнении содержимого регистров 14, 15, поэтому через элемент И 69 и формирователь 74 содержимое регистра 54 смещения таблицы устойчивых ошибок увеличивается на единицу,Из регистра 14 на элемент И 42 передается признак последнего идентификатора дорожки, При наличии этого,458874 6 признака и при отрицательном резуль тате сравнения через элементы И 42,46 сигнап позволяет настроить распределитель 2 на выполнение одиннадцатой микрокоманды,В одиннадцатой микрокоманде осуществляется загрузка регистра 53 адреса таблицы неустойчивых ошибок. Поэтому в восемнадцатом элементарномшаге формирователь 5 через шину 51,блок 20 и регистр 11 задает адресоперации. В девятнадцатом элементарном шаге через блок 21 из памяти 3в шину 51 выдается адрес таблицы неустойчивых ошибок, который через блок 58 записывается в регистр 53,В двенадцатой микрокоманде производится запись идентификатора тома из форьярователя 7 в регистр 15.В тринадцатой микрокоманде осуществляется считывание из памяти 3 идентификатора тома, находящегося в таблице неустойчивых ошибок. В двадцать первом элементарном шаге через блок 60 и шину 5 выдается содержимое регистра 53 адреса таблицы неустойчивых ошибок, которое через блок 20 записывается. в регистр 11, В двадцать втором элементарном шаге через блок: 21 в шину 51 выдается идентификатор тома из первой строки таблицы неустойчивых ошибок и записывается в регистр 4,В четырнадцатой микрокоманде производится сравнение содержимого регистров 14, 15 (идентификаторов то" ьюв), Это осуществляется в двадцать третьем элементарном шаге, Сигнал отэлемента И 68 проходит через формиролитель 2 вырабатывает управляющие сигиалы, позволяющие повторить микрокоманды тринадцать и четырнадцать,При отрицательном результате сравнения сигнал с выхода элемента И 45 воздействует на распределитель 2 и позволяет выполнять микрокоманды, начиная с двадцать первой,В пятнадцатой микрокоманде прово" дится запись идентификатора дорожки из области регистрации ошибки в регистр 15, Это осуществляется в двад" цать четвертом элементарном шаге.В шестнадцатой микрокоманде осуществляется считывание идентификатора дорожки из выбраннфй строки таблицы, неустойчивых ошибок и его запись в ватель 73, и содержимое регистра 53 увеличивается на единицу, Распредерегистр 14, С этой целью в двадцатьпятом элементарном шаге через блок60 шину 51 адрес строки таблицы неустойчивых ошибок записывается через5блок 30 в регистр 16, В двадцать шестом элементарном шаге через блок 62содержимое регистра 55 смещения передается в шину 51, а затем в регистр14, В двадцать седьмом элементарномшаге в блоке 4 происходит суммирование содержимого регистров 14, 16,Одновременно разрешается запись полученногоо адреса через блок 25, шину51 и блок 20 в регистр 11, В двадцатьвосьмом элементарном шаге через блок21 в шину 51 выдается идентификатордорожки из таблицы неустойчивых оши"бок, который через блок 22 записывается в регистр 14.В семнадцатой микрокоманде в двад"цать девятом элементарном шаге происходит сравнение идентификаторов дорожек. При отрицательном результате2 Б сравнения управляющим сигналом элемент И .38 не открывается, Одновременно появляющийся .сигнал от элементаИ 70 и формирователя 75 увеличиваетсодержимое регистра 55 смещения наЗ 0 единицу, Повторяются шестнадцатая исемнадцатая микрокоманды, При положительном результате сравнения идентификаторов дорожек на выходе элементаИ 38 появляется сигнал, который настраивает распределитель 2 на выработку следующей серии управляющих сигналов (следующей микрокоманды),Если .результат сравнения отрицательный и пришел ив регистра 14 на40 элемент И 42 признак последнего идентификатора дорожки, то через элементИ 44 распределитель 2 настраиваетсяна выполнение микрокоманды, начинаяс дв адц ат ьвторой,45 В восемнадцатой микрокоманде осуществляется загрузка идентификатораобъекта контроля из области регистрации ошибки в регистр 15, Поэтому втридцатом элементарном шаге разрешается выдача из формирователя 7идентификатора объекта контроля в шину 51, В этом же элементарном шагепроизводится запись идентификатораобъекта в регистр 15,В регистр 14 помещается идентификатор объекта иэ выбранной строкитаблицы неустойчивых ошибок, Для это-,го в тридцать первом элементарном ша"ге через блок 60 и шину 51 содержимое,50 7 1458регистра 53 таблицы неустойчивых ошибок передается в ре ги стр 16.В девятнадцатой микрокоманде втридцать втором элементарном шаге че 5рез блок 62, шину 51, блок 22 содержимое регистра 56 смещения помещается в регистр 14. В тридцать третьемэлементарном шаге происходит суммиро.вание содержимого регистра 14, 6 ипрохождение результата суммированиячерез блок 25, шину 5 и блок 20 вре ги стр 1 1. В тридцать че т вер то м элементарном шаге из памяти 3 идентификатор объекта через блок 21, шину 5 15и блок 22 перемещается в регистр 14,В двадцатой микрокоманде происходит сравнение идентификаторов объектов в регистрах 14, 15 в тридцать пятом элементарном шаге, При отрицательном результате сравнения распределитель 2 вырабатывает управляющиесигналы, которые позволяют повторитьмикрокоманды девятнадцать, двадцать,Одновременно сигналом от элемента И 2571 и формирователя 76 содержимое регистра 56 смещения увеличивается наединицу.На элемент И 42 передается признак последнего идентификатора объекта, При отрицательном результатесравнения и признаке последнего иден-,тификатора объекта открывается элемент И 43, сигнал с выхода которогонастраивает распределитель 2 на выполнение тридцать четвертой жкрокоманды, При положительном результатесравнения срабатывает элемент И 38и распределитель 2 вырабатывает управляющие сигналы, позволяющие выпол-, 40нять микрокоманд, начиная с двадцать четвертой,В двадцать первой микрокомандепроизводится запись идентификаторатома в таблицу неустойчивых ошибок, 45Для этого в тридцать шестом элементарномм шаге содержимое ре ги стр а 5 3через блок 6 О, шину 5 и блок 20 поступает в регистр 11. В тридцать седьмом элементарном шаге идентификатортома из формирователя 7 выдается вшину 51 и через блок 26,В двадцать второй микрокомандеосуществляется запись идентификаторадорожки в таблицу неустойчивых ошибок, С этой целью. в тридцать восьмомэлементарном шаге разрешается прохождение содержимого регистра 55 черезблок 62, шину 5 1 и блок 22 в ре ги стр р 74814, В тридцать девятом шаге осуществляется суммирование регистров 14,6 и прохождение результата суммирования через блоки 25, 21 и шину 51 врегистр 11 ( в регистре 16 к этомувремени находится содержимое регистра адреса таблицы неустойчивых ошибок),В сороковом элементарном шаге идентификатор дорожки из формирователя 7через блок 26 записывается в память3.В двадцать третьей микрокомандеосуществляется запись идентификатораобъекта в таблицу неустойчивых ошибок. Микрокоманда состоит из трехэлементарных шагов: сорок первого, сорок втсрого и сорок третьего, Выполняется она аналогично двадцать второймикрокоманде, только в сорок первомэлементарном шаге содержимое ре гистра 56 через блок 63, шину 51 и блок22 подается в регистр 14,В двадцать четвертой микрокомандепроизводится формирование диагностического образа ошибки. В сорок четвертом элементарном шаге из Форжрователя 7 содержимое байтов уточненного состояния поступает на элементыИ 31 и дешифратор 19, В зависимостиот содержимого байта на выходе дешифратора 19 появляется сигнал, разрешающий прохождение байтов уточненного состояния только через те элементы И 31, которые соответствуют диагностическому образу, В этом жеэлементарном шаге происходит загисьобраза ошибки в регистр 13,В двадцать пятой микрокоманде врегистр 80 адреса массива ошибок записывается первая строка массива ошибок, Для этого в сорок пятом элементарном шаге из формирователя 5 черезшину 51, блок 20 в регистр 11 записывается адрес операции, В сорок шестом элементарном шаге адрес массиваошибок через блоки 21, 83 и шину 51записывается в регистр 80, Б этом жеэлементарном шаге содержимое формирователя 5 увеличивается на единицу.Одновременно адрес масок ошибок записывается в регистр 82 адреса масокошибок,В двадцать шестой микрокоманде всорок седьмом элементарном шаге изФорлирователя 7 через шину 51 и блок22 идентификатор объекта записываетсяв регистр 14,58874 10 10 15 20 9 14В двадцать седьмой микрокомандезаполняется регистр 98 адреса таблицы весовых коэффициентов, Поэтому всорок восьмом элементарном шаге разрешается запись в регистр 11 адресаоперации, В сорок девятом элементарном шаге из памяти 3 через блок 21,шину 51 и блок 99 адрес весовых коэф"фициентов поступает в регистр 98. Одновременно содержимое формирователя5 увеличивается на единицу.В двадцать восьмой микрокомандеидентификатор устройства из регистра98 записывается в регистр 15, С этойцелью в пятидесятом элементарном ша"ге и через элемент И 102 осуществляется выдача в шину 51 идентификатораобъекта, 3 этом же элементарном шагеинформация иэ шины 51 помещается врегистр 15,В двадцать девятой микрокоманде впятьдесят первом элементарном шагепроизводится сравнение содержимогорегистров 14, 15 и при отрицательномрезультате сравнения блок 100 не открывается и открывается при положи-.тельном результате сравненияПри от"сутствии сигнал а на выходе элемент аИ 38 распределитель 2 повторяет серию управляющих сигналов, которыеповторяют выполнение микрокомандыдвадцать семь - двадцать девять, Одновременно через элемент ИЛИ 101 содержимое регистра 98 адреса весовыхкоэффициентов увеличивается на единицуеВ тридцатой микрокоманде проверяется содержимое регистра 13 образаошибки, С этой целью в пятьдесят втором элементарном шаге обеспечиваетсясдвиг влево содержимого регистра 13и через элемент ИЛИ Зб и форьирова-.тель 47 уменьшает содержимое счетчика 17 на единицу. Распределитель 2повторяет тридцатую микрокоманду, Одновременно через элемент ИЛИ 92 со".держимое регистра 80 увеличиваетсяна единицу.В этом же шаге при нулевом значении счетчика 17 формирователь 47 побуждает распределитель 2 начать выполнение тридцать второй микрокомандыОдновременно сигналом с выходаэлемента И 97 содержимое счетчика 91уменьшается на единицу, Нулевое значение счетчика через блок 89 передается в распределитель 2 и он нас-. 25 30 35 40 45 50 55 траивается на выполнение тридцать четвертой микрокоманды.Если первый бит регистра 13 равен единице, то по сигналу с элемента И 41 распределитель 2 выбирает управляющие сигналы, которые выполняют следующие микро команды,В тридцать первой микрокоманде в пятьдесят третьем элементарном шаге открывается блок 86 и содержимое регистра 80 через шину 51 и блок.20 записывается в регистр 11, В пятьдесят четвертом элеметарном шаге через блок 21, шину 51 и блок 23 маска ошибки записывается в регистр 15, В пятьдесят пятом элементарном шаге производится наложение масок регистров 14 и 15. В пятьдесят шестом элементарномшаге результат напожения записывается через блок 25, 22 в регистр 14, Вэтом же шаге обеспечивается записьрезультата наложения в регистр 81 маски, Одновременно сигнал увеличиваетсодержимое регистра 80 на единицу. Выполняются микрокбманды, начиная стридцатой,В тридцать второй микрокомандепроизводится специальный доступ к памяти 3, С этой целью в пятьдесятседьмом элементарном шаге записывается исходный адрес масок ошибок черезблок 88, шину 51 и блок 20 в регистр11.В пятьдесят восьмом элементарномшаге записывается содержимое регистра81 маски в регистр 12,В пятьдесят девятом элементарномшаге обеспечивается выдача в шину 51.результата специального метода доступа. Одновременно открыт блок 22 и информация из шины 51 записывается врегистр 14,В тридцать третьей микрокомандевырабатывается дополнение до расширенного диагностического образа, Сэтой целью в шестидесятом элементарном шаге через блок 29 образ ошибкивыдается в шину 51 и далее через блок23 в регистр 15,В шестьдесят первом элементарномшаге в блоке 4 осуществляется операция сложения по модулю "2". Результат операции записывается через блок25, шину 51, блок 28 в регистр 13 образ а ошибок, Выполняется тридцатаяьикрокоманда, по которой обеспечива-ется загись маски ошибки в регистр14.11458В тридцать четвертой микрокомандев шестьдесят втором элементарном шаге сдвигается влево содержимое регистра 81, Одновременно при нулевом5значении старшего бита регистра 81элемент 96 закрыт и повторяется выполнение тридцать второй макрокоманды,При ненулевом значении старшего битарегистра 81 маски элемент И 96 открыт 1 Ои выполняется следующая микрокоманда,В этом же шаге через элемент ИЛИ93 содержимое счетчика 90 уменьшается на единицу, Одновременно при нулевом значении счетчика 90 открывает-. 15ся элемент И 97 и распределитель 2переводится в исходное положение,В этом же шаге сигнал через элемент ИЗИ 101 увеличивает содержимоерегистра 98 адреса таблицы весовыхкоэффициентов на единицу,В тридцать пятой микрокоманде осуществляется формирование весовых ко,эффициентов ошибок, С этой целью вшестьдесят третьем элементарном шаге 25открывается элемент И 102, через который содержимое регистра 98 записывается в регистр 11, В шестьдесятчетвертом элементарном шаге обеспечивается запись в регистр 14 коэффици" ЗОента веса ошибки, Одновременно черезэлемент ИЛИ 1 О обеспечивается увеличение содержимого регистра 98 на единицуВ шестьдесят пятом элементарномшаге обеспечивается выдача в шину 51содержимого регистра 98, которое записывается в регистр 11 В шестьдесят шестом шаге вес ошибки выдаетсяв шину 51 и далее в регистр 15,В тридцать шестой микрокоманде в .шестьдесят седьмом элементарном шагев блоке 4 складывается содержимое регистров 14, 15 и результат суммирования через шину 51, блоки 25, 26 записывается в память 3 по адресу, содержащемуся в регистре 11,Формул а изобретения501. Устройство для формирования диагностической информации о вычислите-. льной системе, содержащее формирова- тель адреса операции, выход и информационный вход которого соединены через адресно-информационную шину с информационным входом первого блока элементов И., выходом второго блока элементов И и информационными блока 9742ми с третьего по пятый блоков элемен"тов И и формирователя адреса априор ной информации об ошибке в логичес" кой схеме, синхровход которого соеди. нен через синхрошину с синхровходами с первого по седьмой блоков элементов И формирователя адреса опера. ции, входами с первого по четвертый, элементов ИЛИ, синхровходом первого элемента И и выходом распределителя синхросигналов, тактовый вход которо" го соединен с выходом генератора тактовых импульсов, выход пятого блока элементов И через регистр операции соединен с входом первого дешифратора, выход которого через шину управления соединен с управляющим входом распределителя синхро сигналов, выход первого блока элементовИ через первый регистр адреса соединен с первым адресным входом памяти, информацион ный вход которой соединен с выходом седьмого блока элементов И, а выходс информационным входом второго блока элементов И, выходы третьего и четвертого блоков элементов И через соответственно первый и второй буферные регистры соединены с первым и вторым информационными входами арифметикологического блока, синхровходы соединены с выходами с первого по четвертый элементов ИЛИ, а информационный выход и выход признака логического сравнения соединены с информационными входами соответственно шестого блока элементов И и первого элемента И, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности и быстродействия устройства, в него введены формирователь номера отказав шего элемента, формирователь адреса таблицы весовых коэффициентов, формирователь адреса априорной информации об ошибках в магнитном накопителе, счетчик, дешифратор, четыре блока элементов И, регистр образа ошибки, буферный регистр, восемь элементов И, два формирователя импульсов, два элемента ИЛИ, группа элементов И, регистр адреса, причем управляющий вход, информационный вход и синхровход формирователя адреса априорной информации об ошибках в магнитном накопителе соединены соответственно через шину управления с выходом второго элемента И,.через адресно-инфор мационную шину - с выходом второго блока элементов И и с синхрошиной40 13 145887 устройства, а выход через адресно- информационную шину - с информационным входом первого блока элементов И второй адресный вход памяти че 15 , рез второй регистр адреса соединен с выходом восьмого блока элементов И, информационный вход и синхровход кото",. рого соединены соответственно через адресно-информационную шину с выходом формирователя адреса априорной информации об ошибке в логической схеме и синхрошиной устройства, выходы выдачи старших байтов ошибок и выдачи младших байтов ошибок формировате ля адреса априорной информации об ошибке в логической схеме соединены с первыми и вторыж входаж элементов И группы, выходы которых соединены с группой входов регистра образа. ошибки, вход фактической. информации об ошибке которого соединен с выхрдом девятого блока элементоВ И, входы которого сОединены соответственно через ад ресно-информационную шину с выходом шестого блока элементов И и синхрошиной устройства, выход выдачи управляющего байта формирователя адреса априорной информации об ошибке в логической схеме через второй дешифра"., тор соединен с третьими входами элементов И группы, четвертые входы ко-. торых соединены с синхрошиной устройства, соединенной через пятый элемент ИЛИ с входом первого формирователя им 35 пульсов, выход которого соединен с синхровходами регистра адреса ошибки и счетчика, выход которого соединен с первым входом третьего элемента И, выход наличия диагностического признака ошибки и информационный выход регистра образа ошибки соединены с первыми входами соответственно чет-., вертого элемента И и десятого блока элементов И, выход которого соединен с информационным входом седьмого блока элементов И, синхрошина устройства соединена с вторыми входаж третьего и четвертого элементов И, десятого блока элементов И, первыми входами одиннадцатого блока элементов И и пятого элемента И, входами шестого элемента ИЛИ и синхровходаж формирователя номера отказавшего элемента и55 формирователя адреса таблицы весовых коэффициентов, информационные входы и выходы которых соединены через ад" ресно-информационную шину с выходом 414второго блока элементов И и информационным входом первого блока элементов И, выход шестого элемента ИЛИ че-,. рез второй формирователь импульсов соединен с информационным входом счетчика, выходы третьего и четвертого элементов И и управляющий выход формирователя номера отказавшего элемента соединены через шину управления с управляющим входом распределителя синхросигналов и выходами второго и с шестого по девятый элементов И, первые входы которых соединены с синхрошиной устройства, а вторые входы - с выходом первого элемента И, третьи входы с шестого по девятый элементов И соединены с выходом пятого элемента И, второй вход которого соединен с выходом признака последнего идентификатора тома арифметико-логического блока, третий информационный Вход которого через третий буферный регистр соединен с выходом одиннадцатого блока элементов И, второй вход которого соединен с адресно-информационной шиной устройства, управляющий вход формирователя адреса таблицы весовых коэффициентов соединен с выходом второго элемента И через адресно- информационную шину устройства,2, Устройство по п,1, о т л и ч аю щ е е с я тем, что формирователь адреса априорной информации об ошибках в магнитном накопителе содержит пять регистров, семь блоков элементов И, три элемента ИЗИ, восемь формирователей импульса, пять элементов И, причем информационные входы перво. - го и второго блоков элементов И соединены с информационным входом формирователя, выход которого соединен с выходами с третьего по седьмой блоков элементов И, информационные входы которых соединены с выходаж соответственно с первого по пятый регистров, управляюще входы которых соединены с выходаж соответственно с первого по пятый форжрователей импульса, входы которых соединены с вы.- ходаж с первого по пятый элементов И, первые входы которых соединены с управляющим входом формирователя, синхровход которого соединен с синхровходами с первого по седьмой блоков элементовИ, с вторыми входами с первого по пятый элементов И и входаж с первого по третий элементов ИЛИ, выходы которых через соответственно154, Устройство по п,1, от л и ч аю щ е е с я тем, что формировательадреса таблицы весовых коэффициентовсодержи 1 регистр, два блока элементов И, элемент ИЛИ, элемент И, причем информационные вход и выход формирователя соединены с информационным входом первого блока элементов Ии выходами элемента И и второго бло ка элементов И, управляющий вход которого соединен с управляющим входомформирователя, синхровход которо госоединен с синхровходами первого ив то рого блок ов элементов И, элем е нта Ии входами элемента ИЛИ, выходы которогои первого блока элементов И соединеныс управляющим и информационным вхо"дами регистра, информационные выходыкоторого соединены с информационнымивходами элемента И и второго блока 35элементов И,15 1458 с шестого по восьмой формирователи импульса соединены с информационными входами соответственно с третьего по пятый регистров, выходы первого и второго блоков элементов И соединены с информационными входами соответст" венно первого и второго регистров.3. Устройство по п. 1, о т л и ч а.ю щ е е с я тем, что формирователь номера отказавшего элемейта содержит три регистра, два счетчика, семь блоков элементов И, четыре элемента ИЛИ, два элемента И причем информационный вход формирователя соединен с информационными входами с первого ло третий блоков элементов И, выходы которых соединены с информационными входами соответственно с первого по третий регистров, информационные выходы которых соединены с информационными входами соответственно с четвертого по шестой блоков элементов И, выходы которых соединены с информационным выходом формирователя, синхровход которого соединен с входами с первого по четвертый элементов ИЛИ и синхровходами с первого по седьмой блоков элементов Ии первого, второго элементов И, выход первого элемента ИЛИгсоединен с управляющим входом первого регистра, выход второго элемента ИЛИ соединен с управляющими входами первого счетчика и второго регистра, упг равляющй выход которого соединен с информационным входом первого элемен 874 16та И, выход третьего элемента ИЛИсоединен с информационным входом первого счетчика, выход которого соединен с информационным входом второго 5элемента И, выход которого и выходчетвертого элемента ИЛИ соединены .соответственно с управляющим и инфор.мационным входаья второго счетчика, выход которого соединен с информационным входом седьмого блока элементовИ, выходы которого и .первого, второ"го элементов И соединены с управляющим выходом формирователя,
СмотретьЗаявка
4074629, 25.04.1986
ПРЕДПРИЯТИЕ ПЯ Г-4691
ЛИПОВОЙ АНАТОЛИЙ ДМИТРИЕВИЧ, БОГАТЫРЕВ ВЛАДИМИР ИЛЬИЧ, ВЕЛИЧКИН АЛЕКСАНДР МИХАЙЛОВИЧ, РОМАНОВ АЛЕКСАНДР АНАТОЛЬЕВИЧ, ГАБИТОВА АЛЬМИРА АГДАМОВНА
МПК / Метки
МПК: G06F 11/00
Метки: вычислительной, диагностической, информации, системе, формирования
Опубликовано: 15.02.1989
