Электромагнитная система бетатрона с импульсным питанием

Номер патента: 983975

Опубликовано: 23.12.1982

Авторы: Копелян, Криворучко, Лиознянской, Типограф

МПК: H02P 13/18

Метки: инвертором, последовательно-параллельным, резонансным, тиристорным

...Эн(фиг. 2),Ток подпитки 3 п имеет форму синусоидальных однополупериодных импульсов, длительность которых настраивают дросселем 7 и конденсатором 8и выбирают равной полупериоду свободных колебаний контура 10 на максимальной частоте. Начало импульса тока Эн совмещают с моментом прохождения напряжения Он контура 1 О черезноль в область, где знаки импульсатока и напряжения совпадают. Это позволяет во всем диапазоне изменениячастоты контура 10 обеспечить совпадение знаков и начальных фаз им 1 ульса тока Э н и напряжения Оя . Такойспособ управления обеспечивает максимальный:коэффициент мощности.Ток подпитки Эн формируется поддействием разности йапряжений 0,11 и Он . Во время протекания импульса тока подпитки Эн конденсатор...

Номер патента: 184988

Опубликовано: 01.01.1966

Авторы: Лицын, Пруднико

МПК: H01J 43/02

Метки: положения, пучка, ускоренных, электронов

...подключены к элек троизмерительному блоку, который сравнивает токи вторичных электронов, проходящих через полученные половины электродов. Это позволяет упростить процесс определения и регулировки положения пучка. резаны пополам во взаивных направлениях.Работа устройства основана на эффектевторичной эмиссии. При прохождении пучка 5 ускоренных электронов с каждой из половинэмиттирующих электродов выбиваются вторичные электроны, число которых прямо пропорционально числу первичных, прошедших через данную половину. Направление смеще ния пучка определяют, сравнивая импульсныепли средние токи, проходящие через каждую половину эмиттерных электродов.Толщина фольги, из которой изготовленыэмиттирующие и собирательные электроды, 15 должна быть...

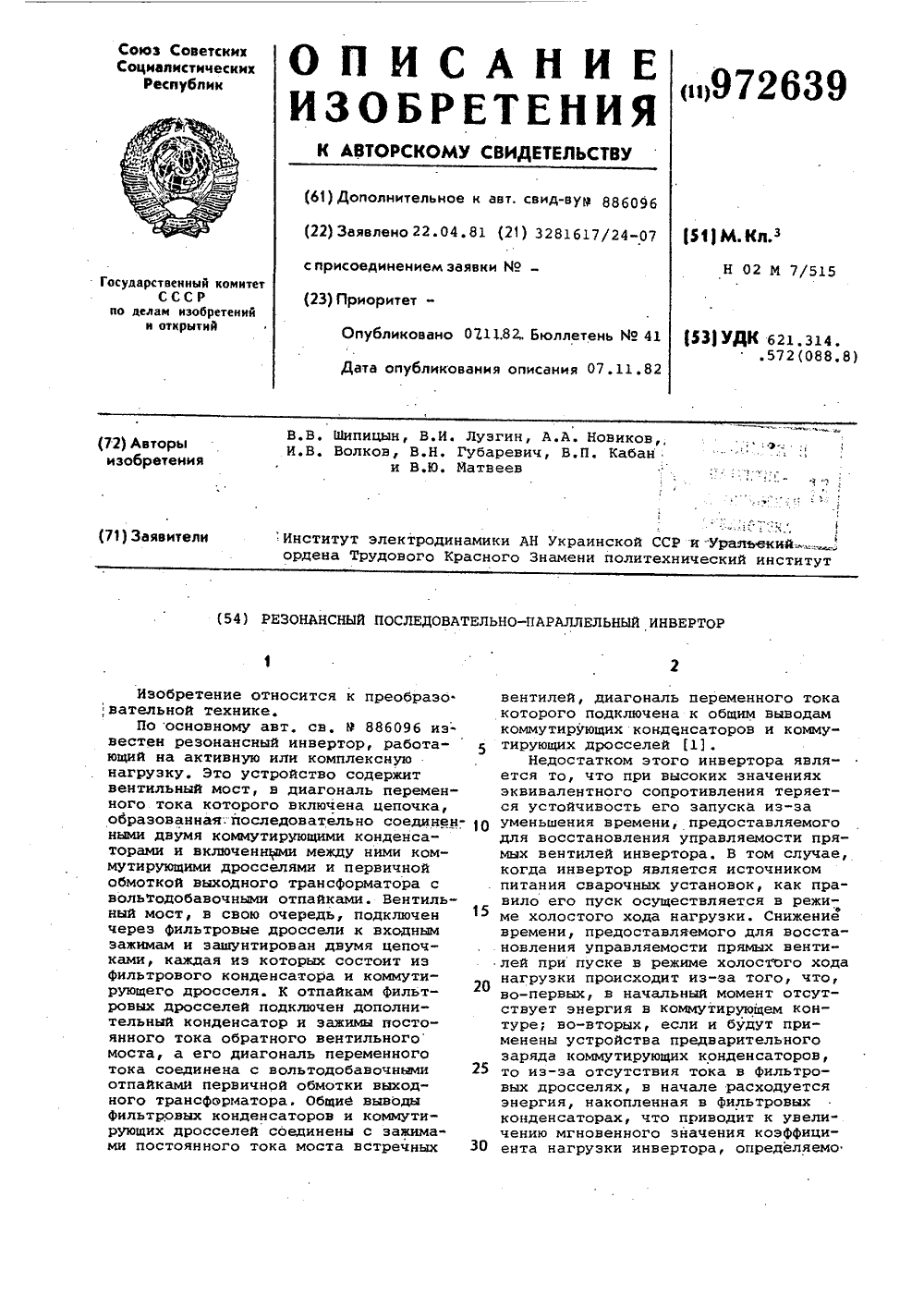

Номер патента: 972639

Опубликовано: 07.11.1982

Авторы: Волков, Губаревич, Кабан, Лузгин, Матвеев, Новиков, Шипицын

МПК: H02M 7/515

Метки: инвертор, последовательно-параллельный, резонансный

...источника питания, на до-. полнительном конденсаторе 25 отсутствует напряжение, так как диоды 2, 40 27 заперты обратным напряжением,коммутирующие конденсаторы разряжены, При пуске инвертора. в режиме холос-" того хода нагрузки в первом такте открываются вентили 1,2 и под дейст вием положительного напряжения на первичной обмотке трансформатора 21 отпираются диоды 17,18. В этом слу" чае ток протекает по контуру: тиристор 1, конденсатор 5, дроссель 7, трансформатор 21, диод 17, конден" сатор 25, диод 18, трансформатор 21, дроссель 8, конденсатор б, тиристор 2, конденсатор 12, дроссель 9, дроссель 10, конденсатор 11, тиристор 1.Во второй половине полупериода тока, когда напряжение на коммутирующих дросселях сменит знак и сумма напряжений...

Номер патента: 72707

Опубликовано: 01.01.1948

Автор: Бабат

МПК: H03B 9/04

Метки: ускорения, электронов

...волны тока (линия АА). Поэтому напряжение на участке между 01 и г приблизительно во столько раз больше напряжения питания, во сколько объем вибратора 1 У оольше объема вибратора П 1. Из вибратора 11 волна распространяется в последующие вибраторы , Л и 111. Через отверстие Оь играющее роль обратной связи, часть энергии входит в вибра. тор 1.Размеры ак, что электроны ускоряются от г к т, вате едлагаемого вибраторов подобраны тм от т к о и так далее.72707Описываемое устройство имеет целью создание потока заряженных частиц с высокими скоростями для проведения исследований строения вещества, в частности, для рентгенотехники.Предмет изобпетения1, Устройство для ускорения электронов стоячей волной электрического поля, возоуждасмого в...
