Макропористая полимерная мембрана
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
МАКРОПОРИСТАЯ ПОЛИМЕРНАЯ МЕМБРАНА на основе сшитых сополимеров моновинильного и дивинильного сшивающего мономеров, отличающаяся тем, что, с целью получения мембран для разделения белков, мембрана выполнена из сополимера глицидилметакрилата с этилендиметакрилатом при их массовом соотношении (40 70) (30 60), при этом мембрана обладает порами диаметром 15 60 нм, удельной поверхностью 12 80 м2/г, проницаемостью по воде (20,6 58,2) 10-4 м/с
МПа при толщине мембраны 1,0 1,5 мм.
Описание
Цель изобретения получение мембран для разделения белков.
Синтез мембран осуществляют радикальной сополимеризацией моновинильного мономера глицидилметакрилата с дивинильным сшивающим мономером этилендиметакрилатом в присутствии порогенов циклогексанола или смеси циклогексанола и додеканола при температуре разложения инициатора изоизобутиронитрила. При этом соотношение мономеров в реакционной смеси (40:70)-(30:60) мас. количество порообразователя 120-165% относительно суммарной массы сомономеров.
Изобретение иллюстрируется следующими примерами.
П р и м е р 1. В форму, образованную двумя плоскопараллельными пластинами из полипропилена (70х70 см2) с расстоянием между ними 1,0 мм и полипропиленовой прокладкой толщиной 1 мм, между пластинами вносят раствор 0,6 г глицидилметакритала, 11,4 г этилендиметакрилата, 16,2 г порообразователя циклогексанола и 0,15 г инициатора азоизобутиронитрила.
Форму термостатируют 8 ч при 80оС. Готовую мембрану достигают из формы и промывают последовательно метанолом, смесью метанол-вода и наконец водой. Мембрану характеризуют средним диаметром пор, проницаемостью и величиной удельной поверхности. Содержание

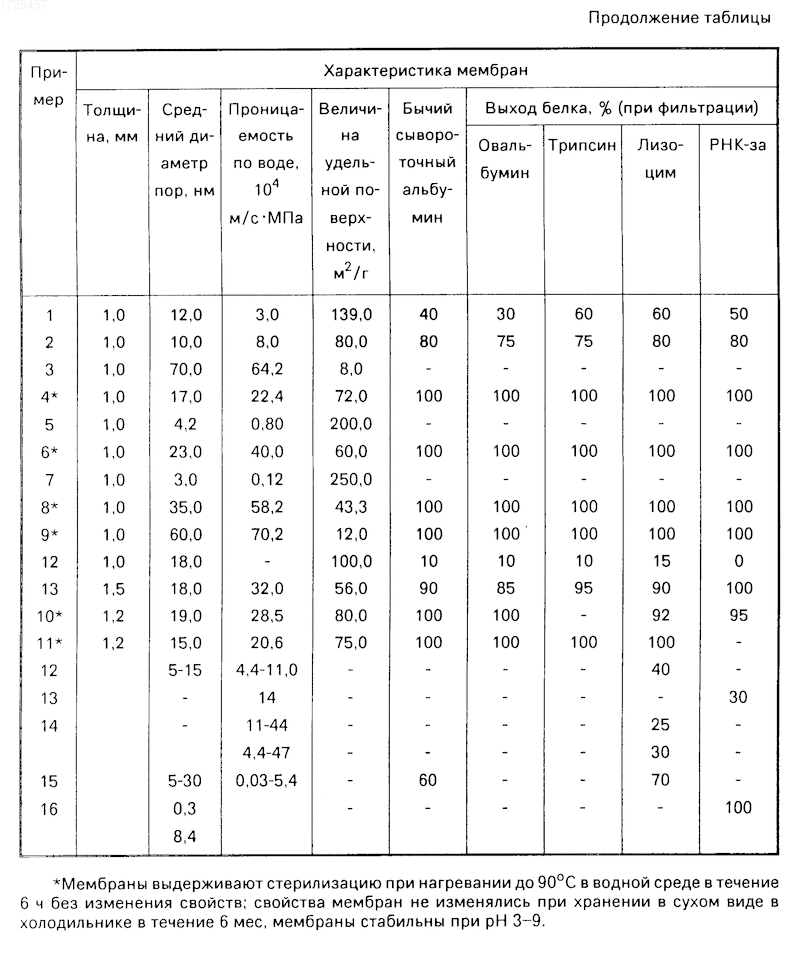

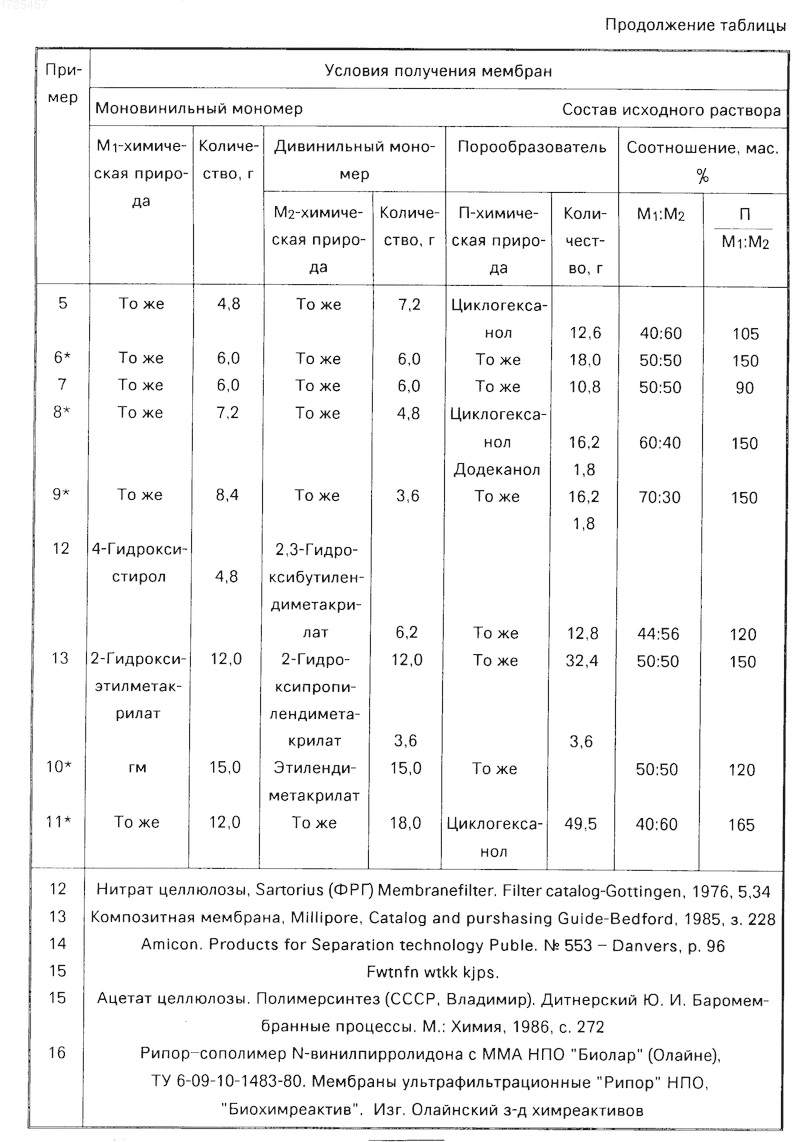

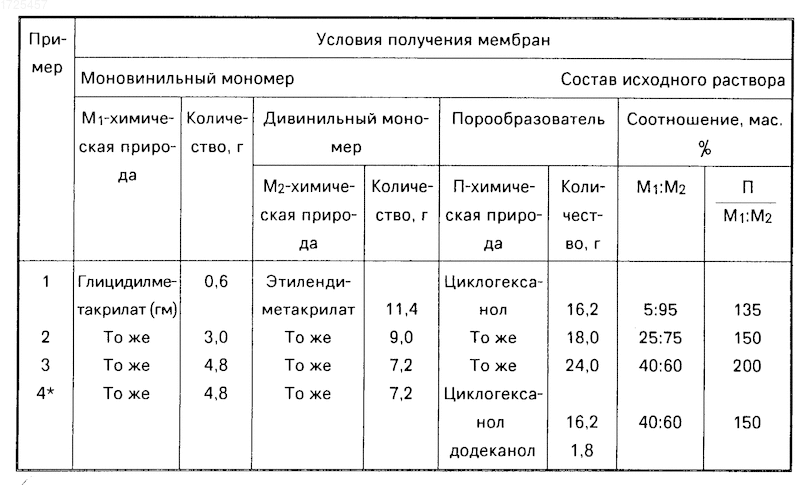

Все данные по примерам приведены в таблице. Примеры 2-13 приведены в условиях примера 1 и представлены в таблице.
П р и м е р 8. В условиях примера 1 полимеризуют раствор 7,2 г глицидилметакрилата и 4,8 г этилендиметакрилата в 16,2 г циклогексанола и 1,8 г додеканола. В качестве радикального инициатора берут 0,12 г азобисизобутиронитрила. Реакцию ведут при нагревании до 70оС. Предварительно в форму для полимеризации вкладывают сетку из полиэфира с размером ячейки примерно 300 мкм.
Все данные приведены в таблице.
Сравнительные данные по базовым аналогам и изобретению также представлены в таблице.
Изобретение позволяет создать макропористые полимерные мембраны с инертной по отношению к белкам структурой. В заявленных интервалах параметров выход белка изменялся от 92 до 100% для различных по химической природе и молекулярной массе белков.
Изобретение относится к химии высокомолекулярных соединений, к макропористым полимерным мембранам разделения белков. Предлагаемая мембрана выполнена из сополимера глицидилметакрилата с этилендиметакрилатом при их массовом соотношении (40 70) (30 60), при этом мембрана обладает порами 15 60 нм, удельной поверхностью 12 - 80 м2/г, проницаемостью по воде (20,6-58,2)

Рисунки
Заявка
4462902/05, 01.08.1988
Институт высокомолекулярных соединений АН СССР, Институт макромолекулярной химии Чехословацкой АН
Тенникова Т. Б, Беленький Б. Г, Швец Ф, Блега М
МПК / Метки
МПК: B01D 69/06, B01D 71/40, C08F 220/26
Метки: макропористая, мембрана, полимерная
Опубликовано: 20.11.1995
Код ссылки
<a href="https://patents.su/1-1725457-makroporistaya-polimernaya-membrana.html" target="_blank" rel="follow" title="База патентов СССР">Макропористая полимерная мембрана</a>
Предыдущий патент: Рама транспортного средства
Следующий патент: Способ охлаждения активной зоны кипящего ядерного реактора
Случайный патент: Пленкообразующая полимерная композиция
