Детонирующий шнур
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1448619
Авторы: Денисенко, Лобойко, Михайлова, Панов, Феоктистов
Формула
ДЕТОНИРУЮЩИЙ ШНУР, содержащий взрывчатую сердцевину и армированную нитями полимерную оболочку, отличающийся тем, что, с целью повышения надежности шнура за счет обеспечения высокой адгезии между сердцевиной и оболочкой и расширение области его применения, полимерная оболочка выполнена из двух слоев лака, один из которых нанесен на наружную поверхность взрывчатой сердцевины, а армирующие нити расположены на поверхности первого слоя лака и закреплены на ней с помощью второго упрочняющего слоя лака, при этом сердцевина выполнена из эластичного взрывчатого вещества.
Описание
Цель изобретения повышение надежности детонирующего шнура за счет обеспечения высокой адгезии между сердцевиной и оболочкой и расширение области применения.

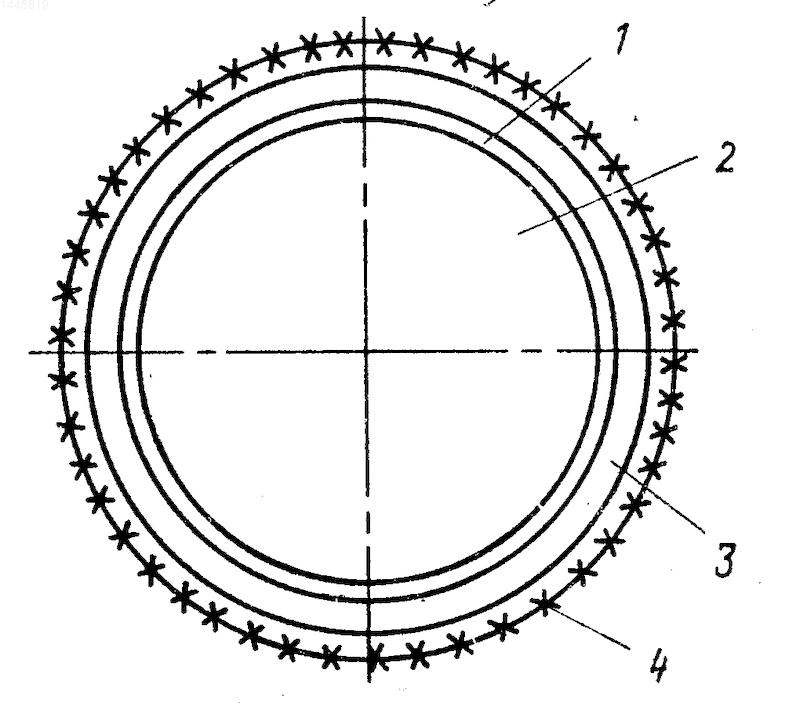

На чертеже показан детонирующий шнур.
Детонирующий шнур содержит оболочку в виде двухслойной пленки из лака. Первый слой 1, непосредственно прилегающий к сердцевине 2, выполнен из лака, обладающего высокой адгезией к материалу взрывчатого вещества и материалу последующего слоя 3, выполненного из лака, являющегося упрочняющим слоем, с помощью которого закреплен следующий слой из синтетических нитей 4. При этом сердцевина 2 выполнена из пластичного взрывчатого вещества.
Работает шнур следующим образом.
При инициировании взрывчатого вещества сердцевины детонация распространяется вдоль шнура. При этом конструктивное выполнение шнура обеспечивает стабильную и высокую скорость детонации и малое боковое действие.
Лак, используемый для покрытия сердцевины из пластичного взрывчатого вещества, образует однородную по толщине пленку, которая обладает гибкостью, газонепроницаемостью, стойкостью к действию масел, эфиров, углеводородов и различного вида органических растворителей. Это позволяет в совокупности с последующими слоями оболочки обеспечить герметичное и прочное соединение ее с сердцевиной детонирующего шнура в одно механическое целое, что в процессе эксплуатации дает возможность исключить образование внутри оболочки несмыкающихся трещин и пустот, тем самым обеспечивая высокую работоспособность шнура в условиях многократных изгибов на различных радиусах.
Изобретение относится к взрывным устройствам и может быть использовано в горнорудной, угольной и нефтедобывающей промышленности и строительстве в обводненных условиях и агрессивных средах. Цель изобретения повышение надежности детонирующего шнура за счет обеспечения высокой адгезии между сердцевиной и оболочкой и расширение области его применения. Детонирующий шнур состоит из оболочки в виде двухслойной пленки из лака, первый слой 1 который нанесен на взрывчатую сердцевину 2 и покрыт армирующими нитями 4, закрепленными на нем с помощью второго слоя 3 лака. Оболочка из лака обеспечивает гибкость, газонепроницаемость шнура и позволяет исключить образование трещин и пустот, а также обеспечивает герметичность соединения ее с взрывчатой сердцевины, повышает стабильность и скорость детонации и снижает боковое действие детонирующего шнура. 1 ил.
