Широкополосная антенна
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ШИРОКОПОЛОСНАЯ АНТЕННА, содержащая изогнутый излучатель, запитываемый с одного конца коаксиальным кабелем, а другим концом замкнутый на токопроводящую поверхность и снабженный емкостным элементом, выполненным в виде металлической пластины, закрепленной на изогнутом излучателе параллельно токопроводящей поверхности, отличающаяся тем, что с целью обеспечения плавной перестойки рабочей полосы частот в широком диапазоне с сохранением слабонаправленного характера диаграммы направленности, антенна снабжена двумя дополнительными прямолинейными излучателями, выполненными с возможностью изменения их длины, расположенными в плоскости изогнутого излучателя и подключенными к нему в месте закрепления емкостного элемента, причем первый дополнительный прямолинейный излучатель размещен по нормали к токопроводящей поверхности, а второй - параллельно ей и направлен в сторону замкнутого конца изогнутого излучателя.
Описание
Известна широкополосная антенна, содержащая изогнутый излучатель, запитываемый с одного конца коаксиальным кабелем, а другим концом замкнутый на токопроводящую поверхность и снабженный емкостным элементом, выполненным в виде металлической пластины, закрепленной на изогнутом излучателе параллельно токопроводящей поверхности.
Однако известная антенна не обеспечивает плавной перестройки рабочей полосы частот в широком диапазоне.
Цель изобретения обеспечение плавной перестройки рабочей полосы частот в широком диапазоне с сохранением слабонаправленного характера диаграммы направленности.
Для этого широкополосная антенна снабжена двумя дополнительными прямолинейными излучателями, выполненными с возможностью изменения их длины, расположенными в плоскости изогнутого излучателя и подключенными к нему в месте закрепления емкостного элемента, причем первый дополнительный прямолинейный излучатель размещен по нормали к токопроводящей поверхности, а второй параллельно ей и направлен в сторону замкнутого конца изогнутого излучателя.

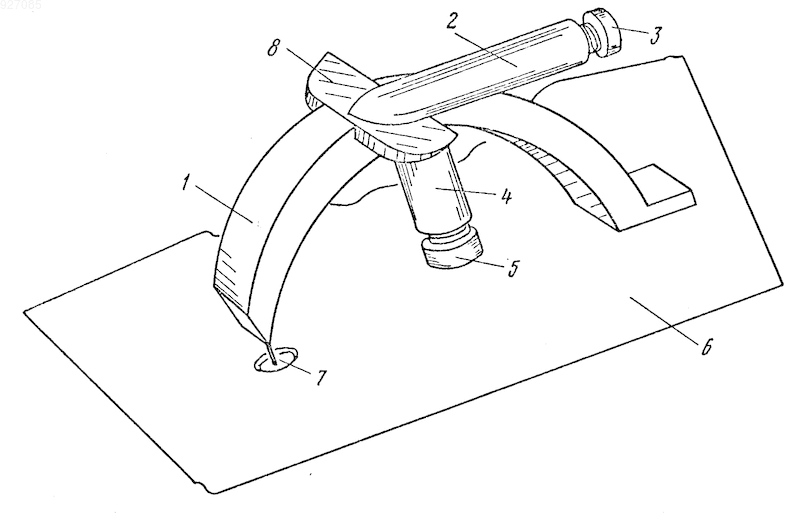

На чертеже представлен общий вид предложенной антенны.
Широкополосная антенна содержит изогнутый излучатель 1, дополнительный прямолинейный излучатель 2 с винтом 3, дополнительный прямолинейный излучатель 4 с винтом 5, токопроводящую поверхность 6, точку 7 запитки коаксиальным кабелем и емкостный элемент 8.
Работа широкополосной антенны поясняется следующим образом.
Часть изогнутого излучателя 1, расположенная после емкостного элемента 8, относительно точки 7 выполнена в виде трех расходящихся отрезков, два из которых имеют переменную длину, а третий изогнут и замкнут на токопроводящую поверхность 6. Один отрезок дополнительный прямолинейный излучатель 2 параллелен емкостному элементу 8, имеет длину 0,23
o и может изменяться в пределах
0,025 o, другой дополнительный прямолинейный излучатель 4 перпендикулярен емкостному элементу 8, имеет длину 0,07 o и может изменяться в пределах 0,01 o. Перестройка по частоте при сохранении согласования осуществляется изменением длины обеих отрезков. При этом рабочая полоса антенны, составляющая по уровню КСВ-2 не менее 30% может перемещаться в пределах не менее 35% от выбранной центральной частоты, соответствующей длине волны o.Предлагаемая конструкция конфигурацией и взаимным расположением элементов позволяет сохранить слабонаправленный характер диаграммы направленности в указанной полосе частот, незначительно меняющейся по форме, и перестраивать рабочую полосу в широком диапазоне.
ШИРОКОПОЛОСНАЯ АНТЕННА, содержащая изогнутый излучатель, запитываемый с одного конца коаксиальным кабелем, а другим концом замкнутый на токопроводящую поверхность и снабженный емкостным элементом, выполненным в виде металлической пластины, закрепленной на изогнутом излучателе параллельно токопроводящей поверхности, отличающаяся тем, что, с целью обеспечения плавной перестойки рабочей полосы частот в широком диапазоне с сохранением слабонаправленного характера диаграммы направленности, антенна снабжена двумя дополнительными прямолинейными излучателями, выполненными с возможностью изменения их длины, расположенными в плоскости изогнутого излучателя и подключенными к нему в месте закрепления емкостного элемента, причем первый дополнительный прямолинейный излучатель размещен по нормали к токопроводящей поверхности, а второй - параллельно ей и направлен в сторону замкнутого конца изогнутого излучателя.
Рисунки
Заявка
2960340/09, 01.08.1980
Кашин А. В, Возяков В. В
МПК / Метки
МПК: H01Q 13/10
Метки: антенна, широкополосная
Опубликовано: 10.02.1996
Код ссылки
