Электронно-оптический преобразователь

Электронно-оптический преобразователь, содержащий расположенные в диэлектрической оболочке фотокатод, экран, микроканальную пластину, размещенную между первым и вторым плоскими кольцевыми электродами и установленную между фотокатодом и экраном, отличающийся тем, что, с целью повышения коэффициента преобразования, пространственного разрешения и надежности электронно-оптического преобразователя, он дополнительно содержит диэлектрическое кольцо, толщина которого равна толщине микроканальной пластины, внутренний диаметр равен диаметру микроканальной пластины, установленное в зазоре между плоскими кольцевыми электродами в плоскости микроканальной пластины и закрепленное на штырях, герметично впаянных в диэлектрическую оболочку и расположенных перпендикулярно плоскости микроканальной пластины, причем первый и второй плоские кольцевые электроды выполнены с вырезами и вырезы первого и второго плоских электродов сдвинуты относительно друг друга.

Изобретение относится к области электронной техники, в частности к электронно-оптическим преобразователям, и может быть использовано для излучения сверхбыстрых процессов, высокоскоростного фотографирования светящихся объектов и т.д.
Известен электронно-оптический преобразователь (ЭОП) с микроканальной пластиной (МКП), которая служит для усиления яркости изображения и приклеивается с помощью изолирующих столбиков к стеклянной пластине, на которой сформирован люминесцентный экран. С наружной стороны стеклянной пластины размещены выводы электродов МКП.
Недостатком известной конструкции является невозможность применения ее в ЭОПах с волоконно-оптическими пластинами (ВОП) на выходе, так как в ВОП необходимо прижимать фотографическую пленку, чему препятствуют выводы МКП.
Наиболее близким техническим решением к данному изобретению является электронно-оптический преобразователь, содержащий расположенные в диэлектрической оболочке фотокатод, экран, микроканальную пластину, размещенную между первым и вторым плоскими кольцевыми электродами и установленную между фотокатодом и экраном.
Недостатком известного электронно-оптического преобразователя являются низкий коэффициент преобразования и пространственное разрешение, обусловленные использованием пониженного напряжения. Увеличение напряжения невозможно из-за повышенной вероятности возникновения пробоев между электродами, на которых закреплены МКМ. Разнесение электродов, в частности дисковых, на относительно большое расстояние приводит к невозможности установки на входе ЭОПа волоконно-оптической пластины (ВОП) из-за больших потерь света в ней.
Целью изобретения является повышение коэффициента преобразования пространственного разрешения и надежности электронно-оптического преобразователя.
Цель достигается тем, что электронно-оптический преобразователь, содержащий расположенные в диэлектрической оболочке фотокатод, экран, микроканальную пластину, размещенную между первым и вторым плоскими кольцевыми электродами и установленную между фотокатодом и экраном, дополнительно содержит диэлектрическое кольцо, толщина которого равна толщине микроканальной пластины, внутренний диаметр равен внешнему диаметру микроканальной пластины, установленное в зазоре между плоскими кольцевыми электродами в плоскости микроканальной пластины и закрепленное на штырях, герметично впаянных в диэлектрическую оболочку и расположенных перпендикулярно плоскости микроканальной пластины, причем первый и второй плоские кольцевые электроды выполнены с вырезами и вырезы первого и второго плоских электродов сдвинуты относительно друг друга.

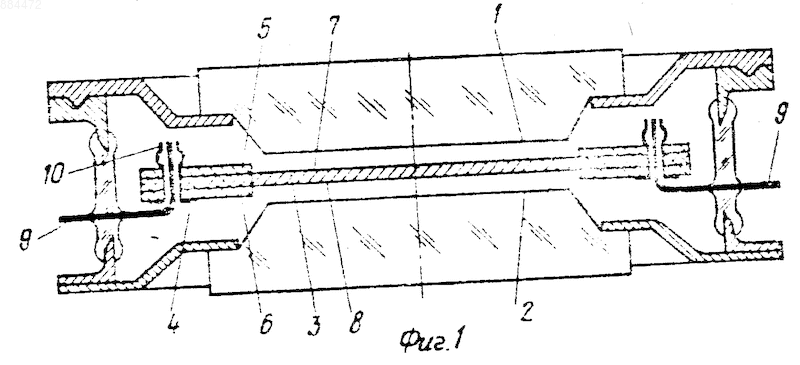

На чертеже представлено устройство, выполненное согласно данному изобретению, причем на фиг. 1 изображен вид ЭОПа, в разрезе сбоку, а на фиг. 2 вид ЭОПа в разрезе сверху.
Электронно-оптический преобразователь содержит волоконно-оптическую пластину, на которой расположен фотокатод 1, волоконно-оптическую пластину, на которой расположен экран 2, микроканальную пластину 3, диэлектрическое кольцо 4, плоские кольцевые электроды 5, 6, электроды 7, 8 микроканальной пластины, штыри 9, электропроводящие пистоны 10, вырезы 11 в кольцевых электродах.
Диэлектрическое кольцо 4 может быть выполнено, например из фотометалла. Плоские кольцевые электроды 5 и 6 удерживают МКП внутри кольца и обеспечивают контакт с напыленными электродами 7 и 8 по всему периметру.
Кольцевые электроды крепятся к кольцу с помощью пистонов 10, которые приварены к отогнутым участкам штырей 9, расположенных перпендикулярно плоскости кольца.
В качестве примера приведена конструкция ЭОПа, содержащая две тройки штырей, сдвинутых друг относительно друга на 60^о. В каждой тройке штыри расположены друг относительно друга на 120^оС по дуге кольца, каждая тройка штырей соединена с одной из сторон МКП. Для того, чтобы штыри и пистоны не соединяли электрически кольцевые электроды между собой в последних через 120^о по дуге кольца выполнены вырезы 11, причем вырезы кольцевых электродов сдвинуты на 60^о относительно друг друга.
В конструкции ЭОПа согласно данному изобретению имеется возможность регулирования положения МКП относительно экрана в процессе сборки путем перемещения диэлектрического кольца относительно отогнутых участков штырей и значительного уменьшения расстояния МКП-экран.
Выполнение кольцевых электродов толщиной 0,1-0,2 мм позволяет уменьшить зазоры между выходом МКП и экраном до величины менее 1 мм и таким образом увеличить пространственное разрешение до 35-40 п.л./мм.
Конструкция крепления МКП дает возможность существенно уменьшить высоту ВОП на входе и выходе ЭОПа и таким образом увеличить коэффициент светопропускания и, следовательно, коэффициент преобразования.
Конструкция крепления МКП позволяет также повысить напряжение на ней до 10-15 и 13, благодаря чему коэффициент преобразования повышается до величины (5-7) 10⁴.
Электронно-оптический преобразователь, содержащий расположенные в диэлектрической оболочке фотокатод, экран, микроканальную пластину, размещенную между первым и вторым плоскими кольцевыми электродами и установленную между фотокатодом и экраном, отличающийся тем, что, с целью повышения коэффициента преобразования, пространственного разрешения и надежности электронно-оптического преобразователя, он дополнительно содержит диэлектрическое кольцо, толщина которого равна толщине микроканальной пластины, внутренний диаметр равен диаметру микроканальной пластины, установленное в зазоре между плоскими кольцевыми электродами в плоскости микроканальной пластины и закрепленное на штырях, герметично впаянных в диэлектрическую оболочку и расположенных перпендикулярно плоскости микроканальной пластины, причем первый и второй плоские кольцевые электроды выполнены с вырезами и вырезы первого и второго плоских электродов сдвинуты относительно друг друга.
