Аппарат для получения чешуированного продукта из расплава
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
АППАРАТ ДЛЯ ПОЛУЧЕНИЯ ЧЕШУИРОВАННОГО ПРОДУКТА ИЗ РАСПЛАВА, включающий корпус, внутри которого установлены с возможностью вращения два соприкасающихся, охлаждаемых изнутри барабана, зумпф и ножи для съема готового продукта, расположенные ниже поверхности соприкосновения барабанов, отличающийся тем, что, с целью повышения производительности и надежности аппарата, ножи установлены на одной шарнирной оси, расположенной между барабанами.
Описание
Известен аппарат для получения чешуированного продукта из расплава, включающий корпус, внутри которого установлены с возможностью два соприкасающихся, охлаждаемых изнутри барабана, зумпф и ножи для съема готового продукта, расположенные ниже поверхности соприкосновения барабанов.
Этот аппарат обладает недостаточно высокой производительностью, обусловленной тем, что боковые поверхности барабанов используются неполностью, потому что ножи для срезания пленки продукта с барабанов установлены снизу барабанов раздельно, что приводит к возникновению большой холостой зоны на их поверхности. Распределение усилия, оказываемого ножами на поверхность барабанов, неравномерно и несимметрично, что приводит к частой регулировке, наладке ножовых устройств и снижению надежности.
Цель изобретения - повышение производительности и надежности аппарата, достигается тем, что ножи установлены на одной шарнирной оси, расположенной между барабанами.
Такая установка ножей позволяет использовать боковые поверхности барабанов более полно, что увеличивает производительность на 22%, а усилия, оказываемые ножами на поверхность барабанов, распределяются симметрично и равномерно, что повышает надежность работы аппарата.

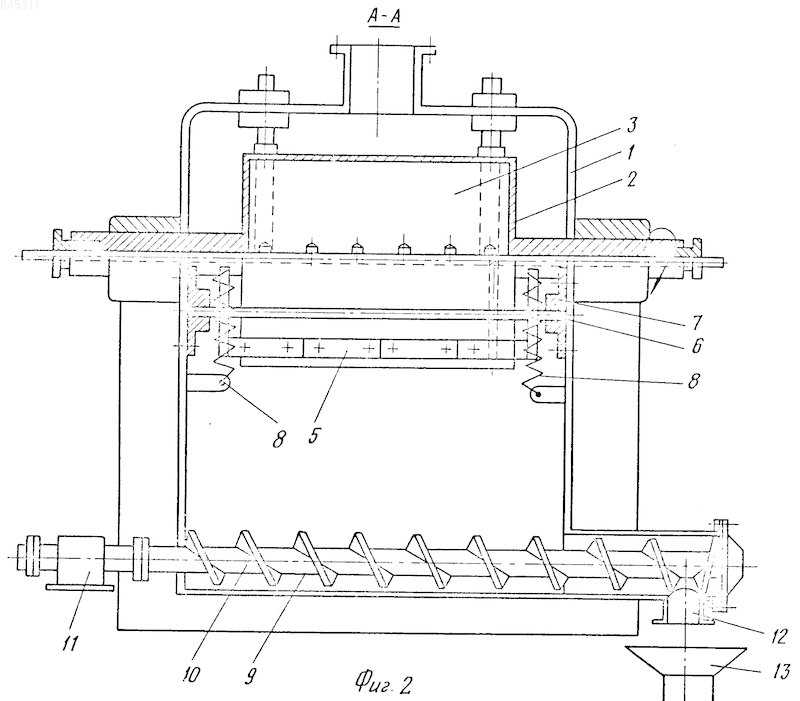

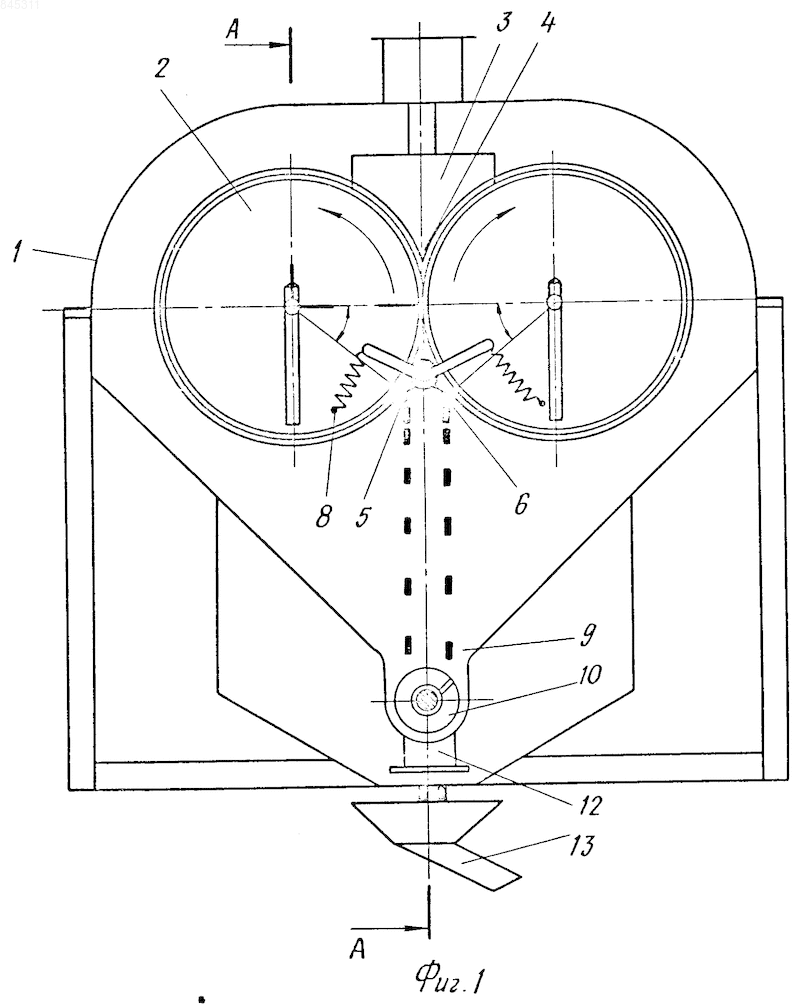

На фиг.1 изображен аппарат для получения чешуек из расплава, продольный разрез; на фиг.2 - разрез А-А на фиг.1.
Аппарат для получения чешуек из расплава имеет корпус 1, внутри которого размещены два вращающихся барабана 2, охлаждаемыe изнутри хладагентом, перегородки 3, установленные сверху барабанов и образующие зумпф 4, ножевое устройство 5, размещенное снизу барабанов на общей шарнирной оси 6, закрепленной с торцов в опорах 7, соединенных с корпусом аппарата с возможностью углового поворота ножей относительно оси 6, упругие элементы 8, приемный бункер 9, транспортирующий шнек 10, соединенный с приводом 11 вращения, патрубок 12 и бункер 13.
Аппарат для получения чешуек из расплава работает следующим образом.
Исходный расплав поступает в зумпф 4 между вращающимися барабанами 2 и перегородками 3. При вращении барабанов 2 на их боковых поверхностях образуется пленка кристаллизующегося вещества, которая в нижней части аппарата снимается ножевым устройством 5 и сбрасывается в приемный бункер 9, откуда транспортирующим шнеком 10, соединенным с приводом 11 вращения непрерывно выводится через патрубок 12 в бункер 13. Упругими элементами 8 ножи ножевого устройства 5 постоянно поджимаются к рабочей поверхности барабанов 2, обеспечивая при этом с ними надежный контакт.
Рисунки
Заявка
2884137/26, 18.02.1980
Дзержинский филиал Научно-исследовательского и конструкторского института химического машиностроения
Косарев П. Д, Андрианов Ю. Т
МПК / Метки
МПК: B01D 9/02
Метки: аппарат, продукта, расплава, чешуированного
Опубликовано: 20.02.1995
