Устройство для подъема грузов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 836950
Автор: Банделовский
Формула
УСТРОЙСТВО ДЛЯ ПОДЪЕМА ГРУЗОВ, содержащее установленную на подъемном тросе блочную обойму с направляющими элементами и зажимами, отличающееся тем, что, с целью упрощения конструкции и повышения надежности работы, направляющие элементы выполнены в виде шарнирносоединенных с блочной обоймой в центре кривизны блока дугообразных втулок, продольная ось каждой из которых расположена по касательной к поверхности блока обоймы, а зажимы троса смонтированы в подвижных обоймах на концах дугообразных втулок, противоположных шарнирно закрепленным концам.
Описание
Известно устройство для подъема и транспортировки плоских крупногабаритных грузов, содержащее траверсу, на концах которой установлены ролики, охватываемые подъемным тросом, и закреплены грузовые стропы с захватными органами.
Недостатком такого устройства является сложность конструкции и трудность его регулировки.
Наиболее близким из известных устройств является устройство для подъема грузов, содержащее установленную на подъемном тросе блочную обойму с направляющим элементом для троса, выполненным в виде шарнирно закрепленной на обойме посредством оси дугообразной втулки, продольная ось которой расположена по касательной к поверхности блока обоймы. Устройство снабжено зажимом для подъемного троса, смонтированным на конце направляющей втулки.
Недостатком такого устройства является сложность конструкции и трудность его регулирования.
Цель изобретения упрощение конструкции и повышение надежности работы.
Указанная цель достигается тем, что в устройстве, содержащем установленную на подъемном тросе блочную обойму с направляющими элементами и зажимами, направляющие элементы выполнены в виде шарнирно соединенных с блочной обоймой в центре кривизны блока дугообразных втулок, продольная ось каждой из которых расположена по касательной к поверхности блока обоймы, а зажимы троса смонтированы в подвижных обоймах на концах дугообразных втулок, противоположных шарнирно закрепленным концам.

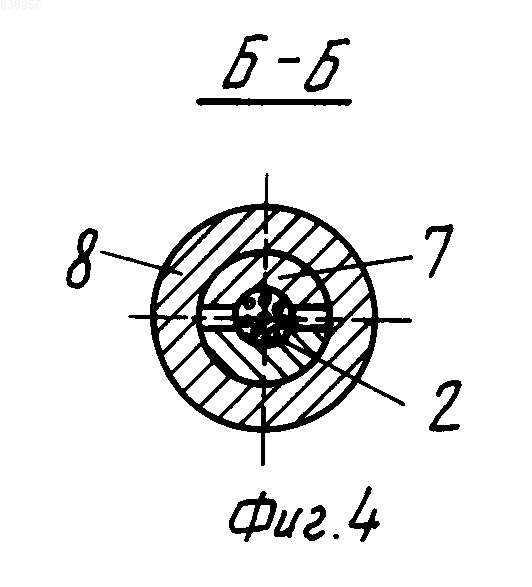

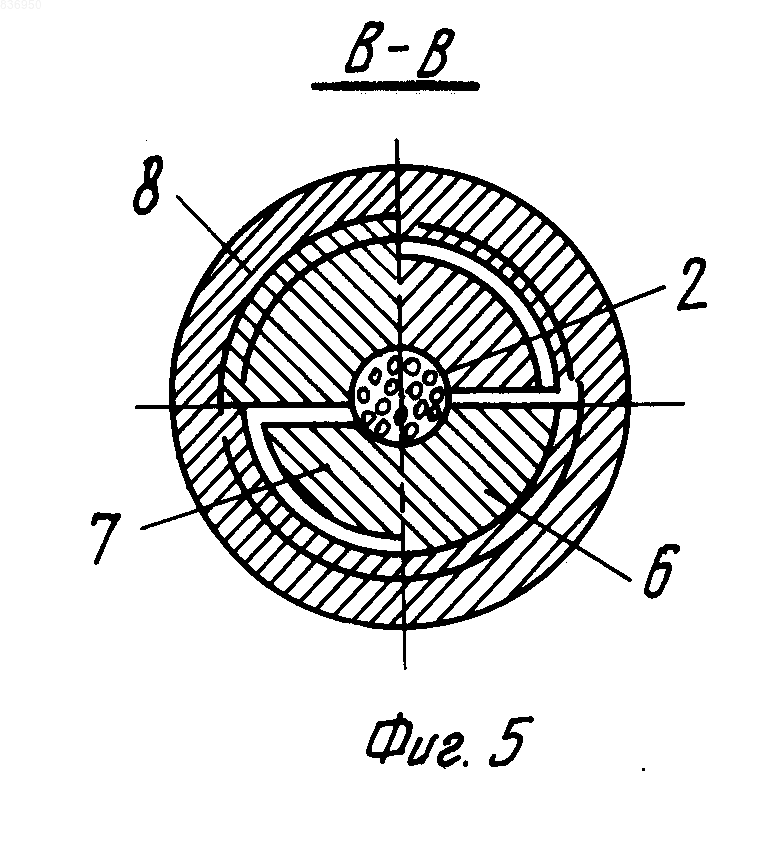

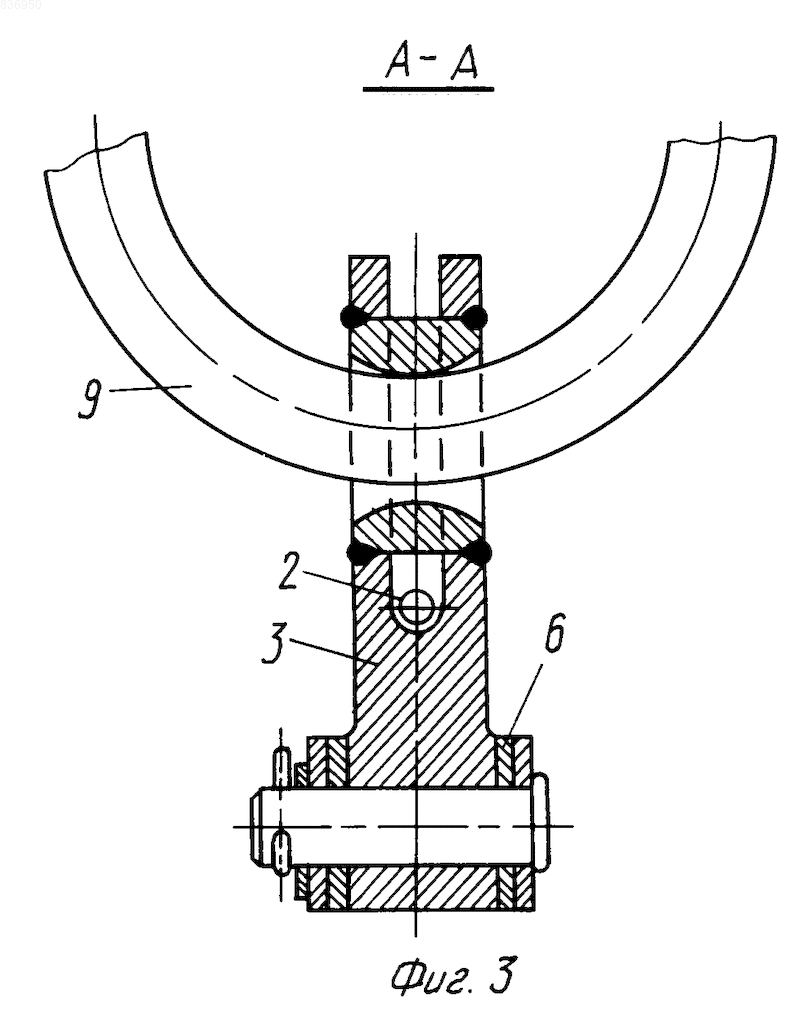

На фиг.1 показан общий вид устройства; на фиг.2 узел I на фиг.1; на фиг. 3 сечение А-А фиг.2; на фиг.4 сечение Б-Б фиг.2; на фиг.5 сечение В-В фиг.2.
Устройство состоит из траверсы 1, на концах которой закреплен подъемный трос 2 с расположенной на нем блочной обоймой 3. На концах траверсы закреплены также грузовые стропы 4 с захватными органами 5. В верхней части подъемного троса установлен механизм регулирования устройства, выполненный в виде направляющих втулок 6, шарнирно соединенных с блочной обоймой. Направляющие втулки снабжены зажимами, выполненными в виде разрезных конусных колец 7, расположенных в подвижной обойме 8, установленной на конце направляющей втулки. В блочной обойме установлена серьга 9.
Устройство работает следующим образом. При его регулировке подвижные обоймы 8 отпущены, разрезные конусные кольца 7 свободно охватывают подъемный трос 2, не сжимая его. Это дает возможность переместить блочную обойму 3 с серьгой 9 вдоль подъемного троса в такое положение, когда они окажутся точно над центром тяжести поднимаемого груза. Это необходимо для устранения перекоса груза при его подъеме. После регулировки устройства затягивают подвижные обоймы 8, которые, взаимодействуя с разрезными конусными кольцами 7, сжимают подъемный трос и, тем самым, фиксируют положение блочной обоймы.
Таким образом, упрощается конструкция устройства и облегчается его регулировка.
УСТРОЙСТВО ДЛЯ ПОДЪЕМА ГРУЗОВ, содержащее установленную на подъемном тросе блочную обойму с направляющими элементами и зажимами, отличающееся тем, что, с целью упрощения конструкции и повышения надежности работы, направляющие элементы выполнены в виде шарнирносоединенных с блочной обоймой в центре кривизны блока дугообразных втулок, продольная ось каждой из которых расположена по касательной к поверхности блока обоймы, а зажимы троса смонтированы в подвижных обоймах на концах дугообразных втулок, противоположных шарнирно закрепленным концам.
Рисунки
Заявка
2786643/23, 27.06.1979
Банделовский Н. В
МПК / Метки
МПК: B64F 1/32
Опубликовано: 10.02.1996
