Перфузионный насос роликового типа
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ПЕРФУЗИОННЫЙ НАСОС РОЛИКОВОГО ТИПА, содержащий корпус с внутренней цилиндрической расточкой и двумя пазами для укладки эластичной трубки, на котором установлено водило с диаметрально расположенными роликами, и эластичную трубку, отличающийся тем, что, с целью увеличения производительности насоса, уменьшения износа эластичной трубки и снижения травмы крови, водило насоса выполнено с двумя парами подвижных роликов разного диаметра, причем первый по ходу в паре ролик имеет меньший диаметр, чем второй, а между нажимными роликами и эластичной трубкой установлена гибкая упругая лента по всей длине контакта роликов с трубкой.
Описание
Цель изобретения увеличение производительности насоса, уменьшение износа эластичной трубки и снижение травмы крови.
В предлагаемом перфузионном насосе с целью увеличения производительности насоса с оптимальной величиной окклюзии, при которой уменьшается травмирование эритроцитов крови, водило выполнено с двумя парами роликов перекачки, которые имеют равные диаметры, причем первый в паре ролик по ходу имеет меньший диаметр, чем второй, а между роликами и эластичной трубкой устанавливается гибкая упругая стальная лента. При вращении водила ролики сжимают эластичную трубку через гибкую стальную упругую ленту, воспринимающую на себя ударную нагрузку роликов и равномерно распределяющую ее по поверхности. В зоне сжатия вторым роликом большего диаметра с оптимальной величиной окклюзии, которая устанавливается механизмом радиального перемещения роликов, образуется гидравлическая волна, которая препятствует перетеканию жидкости (крови) в зону разрежения и способствует увеличению объемной подачи жидкости (производительности).

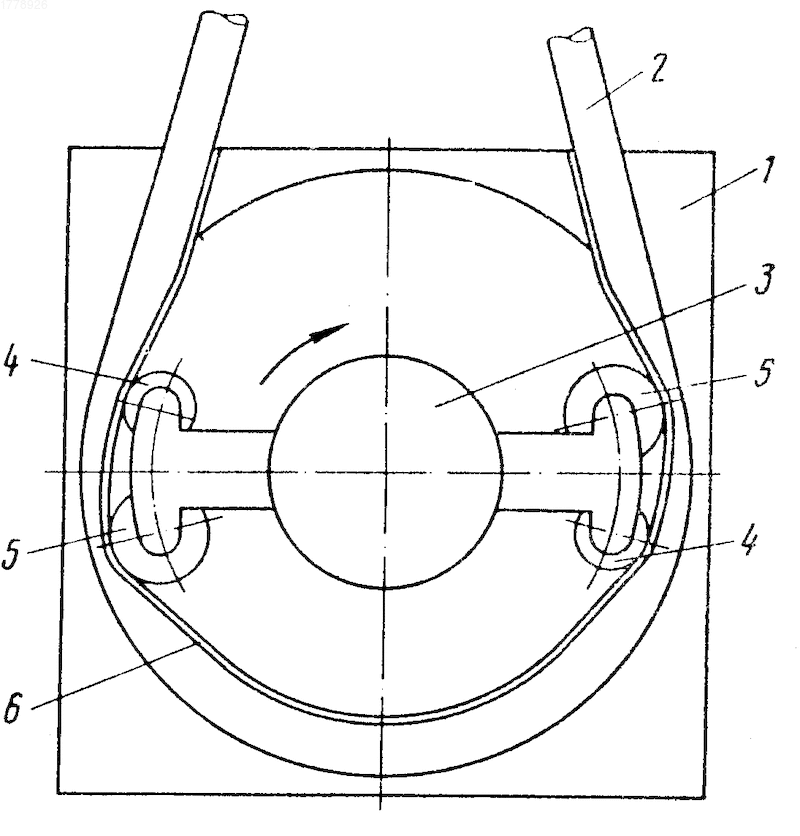

На чертеже показан перфузионный роликовый насос.
Перфузионный насос содержит корпус 1 с внутренней цилиндрической расточкой и двумя пазами для укладки эластичной трубки 2. Водило 3 имеет две пары роликов 4 и 5. Диаметр роликов 5 больше, чем диаметр роликов 4. Между роликами 4 и 5 и эластичной трубкой устанавливается гибкая упругая лента 6, один конец которой крепится неподвижно к корпусу 1, а другой фиксируется после установки эластичной трубки 2.
Перфузионный насос работает следующим образом.
В корпус 1 устанавливаются эластичная трубка 2 и металлическая гибкая упругая лента 6 и фиксируются. При вращении водила 3 ролики обкатываются по ленте 6 и через нее пережимают эластичную трубку 2, в результате чего в ней образуется волна и происходит перекачка жидкости.
Изобретение относится к медицинской технике, а именно к устройствам для перфузии и перекачки крови и биологических жидкостей в аппаратах для экстракорпоральной детоксикации, гемо- и лимфосорбции, гемодиализа, плазмофореза, для перфузии крови через изолированные ксеноорганы, а также при управляемом внутрисосудистом нагнетании донорской крови при терминальных состояниях. Целью изобретения является снижение травматичности форменных элементов крови за счет уменьшения величины окклюзии эластичной трубки, увеличение производительности насоса, уменьшение износа эластичной трубки. Перфузионный насос содержит корпус 1 с внутренней цилиндрической поверхностью и двумя пазами для укладки эластичной трубки 2. Водило имеет две пары роликов 4 и 5. Диаметр роликов 5 больше чем диаметр роликов 4. Между роликами 4 и 5 и эластичной трубкой устанавливается гибкая упругая лента 6, один конец которой крепится неподвижно к корпусу 1, а другой фиксируется после установки эластичной трубки 2. 1 ил.
Рисунки
Заявка
4752680/14, 24.07.1989
Красноярский научно-исследовательский институт радиосвязи Производственного объединения "Радиотехнический завод"
Скобелев В. В, Сливин М. А, Селезов Е. А, Кабаков В. Г, Пузиков Г. С
МПК / Метки
МПК: A61M 1/10
Метки: насос, перфузионный, роликового, типа
Опубликовано: 20.12.1995
Код ссылки
