Резервуар для хранения нефтепродуктов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1766040
Авторы: Боголюбов, Квитковский, Резепов, Селиверстов, Хоничев
Формула
РЕЗЕРВУАР ДЛЯ ХРАНЕНИЯ НЕФТЕПРОДУКТОВ, содержащий корпус со стенками, кровлей, днищем, предохранительный клапан и эластичную бензопроницаемую пленку, которая открыта снизу и герметично прикреплена к внутренней стенке резервуара, отличающийся тем, что, с целью снижения потерь нефтепродуктов путем повышения плотности утилизации паров, он снабжен размещенным под кровлей трубчатым элементом для прохода низкотемпературного хладагента и сетчатым элементом для предотвращения прилипания эластичной бензонепроницаемой пленки к трубчатому элементу, расположенным между последними, причем сетчатый и трубчатый элементы имеют форму кровли.
Описание
Цель изобретения снижение потерь нефтепродуктов путем повышения полноты утилизации паров.

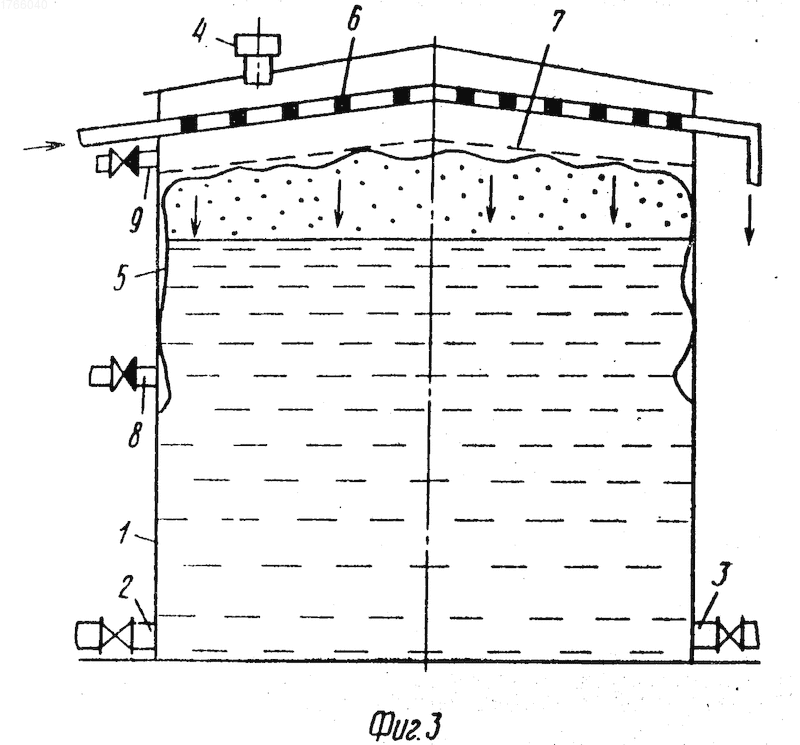

На фиг.1 изображен резервуар до закачки продукта; на фиг.2 резервуар во время закачки продуктов; на фиг.3 расположение пленки в резервуаре со скопившимися парами нефтепродуктов.
Резервуар для хранения нефтепродуктов содержит корпус 1 со стенками, кровлей, днищем, трубопроводы 2 и 3 подачи и слива нефтепродуктов, соответственно предохранительный клапан 4. К внутренней стенке корпуса 1 герметично прикреплена бензонепроницаемая пленка 5. Под кровлей корпуса 1 размещены трубчатый элемент 6 для прохода низкотемпературного хладагента и сетчатый элемент 7 (сетка) для предотвращения прилипания эластичной бензонепроницаемой пленки 5 к трубчатому элементу 6. Сетчатый элемент 7 расположен между пленкой 5 и трубчатым элементом 6. Трубчатый элемент 6 и сетчатый элемент 7 имеют форму кровли корпуса 1. Выше крепления пленки 5 в стенке корпуса 1 установлен патрубок 8 слива конденсата и над сеткой 7 патрубок 9 слива конденсата.
Установка работает следующим образом.
Через трубопровод 2 заполняют корпус 1 нефтепродуктами, пленка 5, находящаяся в нижнем положении, всплывает вместе с нефтепродуктами и вытесняет через предохранительный клапан 4 воздушную смесь. Через трубчатый элемент 6 подают низкотемпературный хладагент. Хранящиеся в резервуаре нефтепродукты при их нагреве начинают испаряться и скапливаться под пленкой 5. Поверхность пленки 5 охлаждается от трубчатого элемента 6, и скопившиеся под пленкой пары начинают конденсировать и возвращаться в слой жидкости, охлаждая при этом ее поверхность. Сетчатый элемент предохраняет пленку 5 от прилипания ее к поверхности трубчатого элемента 6. Воздушные пары, находящиеся между пленкой и крышкой, также конденсируют на сетке 7 и пленке 5 и отводятся через патрубки 8 и 9.
Таким образом, охлаждение пространства резервуара с помощью низкотемпературного хладагента, проходящего в верхней части резервуара, позволяет ускорить кондицию паров нефтепродуктов, и тем самым сократить их потери.
Использование: хранение легкоиспаряющихся жидкостей, а именно нефтепродуктов. Сущность изобретения: резервуар состоит из корпуса со стенками, кровли, днища, предохранительного клапана и эластичной бензонепроницаемой пленки, герметично прикрепленной к внутренней стенке резервуара. Под кровлей установлен трубчатый элемент для прохода низкотемпературного хладагента, а между трубчатым элементом и пленкой размещен сетчатый элемент для предотвращения прилипания пленки к трубчатому элементу. 3 ил.
Рисунки
Заявка
4854148/13, 29.07.1990
Юго-восточное производственно-техническое предприятие
Квитковский К. А, Боголюбов А. В, Хоничев В. И, Селиверстов В. Н, Резепов В. П
МПК / Метки
МПК: B65D 90/30
Метки: нефтепродуктов, резервуар, хранения
Опубликовано: 27.08.1995
