Электрод-инструмент
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ЭЛЕКТРОД-ИНСТРУМЕНТ для электрохимической прорезки узких близко расположенных пазов, например, в решетке неподвижных ножей электробритв, содержащий цилиндрический корпус с осевым каналом для подачи электролита и соединенной с ним, расположенной концентрично ему кольцевой полостью, открытой со стороны торцевой части корпуса, и надетую на корпус разрезную втулку, упругие лепестки которой совместно с узкими радиальными пазами на торцевой части корпуса предназначены для формирования конической рабочей части электрода-инструмента из проволочных перемычек, отличающийся тем, что, с целью повышения производительности обработки и качества прорезаемых пазов, электрод-инструмент снабжен кольцом из диэлектрического материала, установленным в кольцевой полости с возможностью перемещения вдоль оси корпуса и контакта с перемычками торцевой частью, выполненной соответствующей конической поверхности расположения осей проволочных перемычек.
Описание
Целью изобретения является повышение производительности обработки и качества прорезаемых пазов за счет более эффективной промывки зазора между проволочными перемычками и поверхности детали и исключения автоколебаний перемычек.

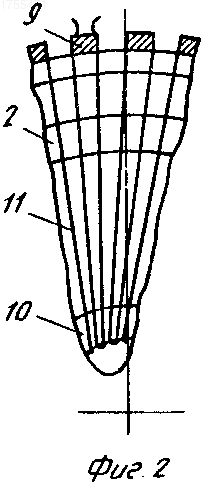

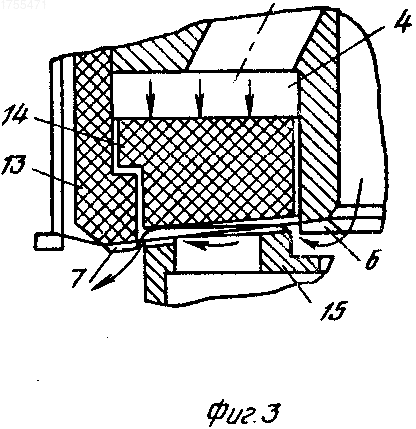

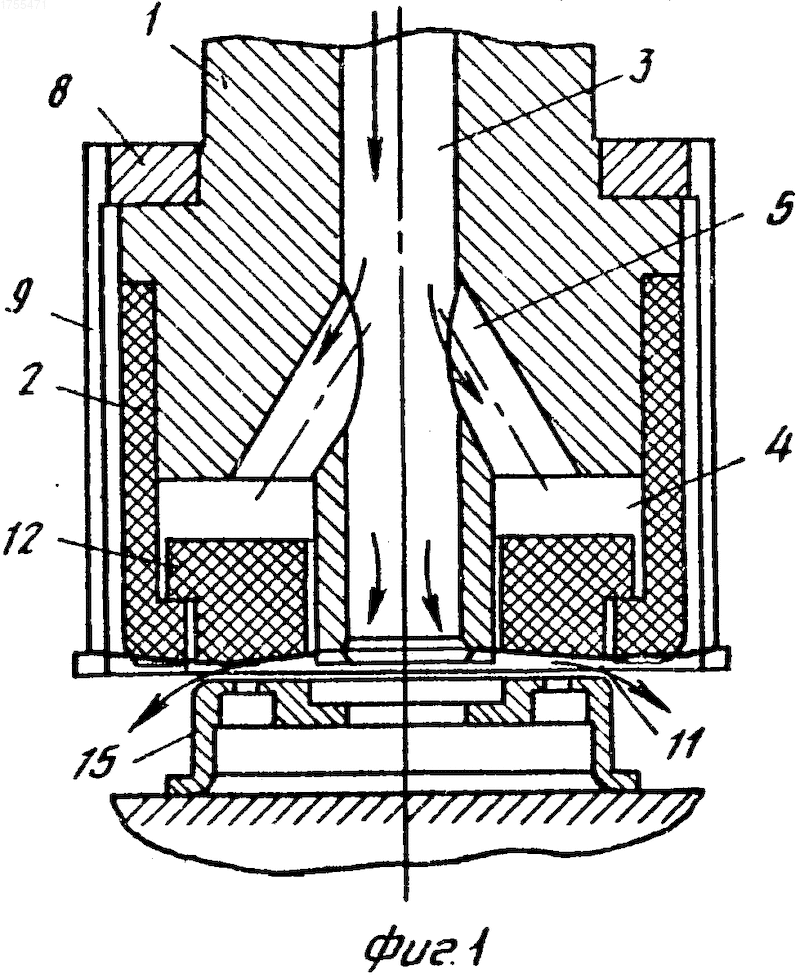

На фиг. 1 изображен электрод-инструмент в разрезе; на фиг. 2 - схема образования рабочей части электрода-инструмента путем последовательной намотки проволоки; на фиг. 3 - расположение элементов электрода-инструмента относительно детали после небольшого углубления перемычек в деталь.
Цилиндрический корпус электрода-инструмента образован основанием 1 и напрессованной на него втулкой 2 из диэлектрика. В корпусе выполнены осевой канал 3 и расположенная концентрично ему кольцевая полость 4. Канал 3 и полость 4 соединены отверстиями 5. На торцевой части корпуса выполнены узкие радиально расположенные фиксирующие пазы 6 и 7. На корпусе закреплена разрезная втулка 8 с упругими (пружинящими) лепестками 9. Рабочая коническая часть электрода-инструмента формируется из проволоки, конец которой закрепляется за один из лепестков 9, затем проволока последовательно укладывается в пазы 6 и 7 с огибанием выступов 10 (см. фиг. 2) и лепестков 9, которые за счет упругих свойств поддерживают постоянный натяг проволочных перемычек 11. Второй конец проволоки также закрепляется на лепестке 9, например, накруткой. В кольцевой полости 4 расположено кольцо 12 из диэлектрика (оргстекло, капролон), установленное с возможностью перемещения вдоль оси корпуса. Торцевая часть кольца 12 со стороны проволочных перемычек 11 выполнена конической в соответствии с конической поверхностью расположения осей проволочных перемычек 11, от выпадания кольцо 12 предохраняется буртиками 13 и 14. В нижнем положении кольцо 12 вплотную прилегают торцом к проволочным перемычкам 11. Заготовка 15 неподвижного ножа электробритвы крепится на столе электрохимического станка.
Во время обработки пазов в заготовке 15 электролит подается практически полностью через осевой канал 3 и протекает через зону обработки вдоль проволочных перемычек 11, что способствует хорошему промыванию зазора между инструментом и деталью. По мере углубления проволочных перемычек 11 в деталь кольцо 12 ложится на поверхность заготовки 15 и прижимается к ней за счет разности статического давления электролита и замкнутой полости 4 над кольцом 12 и в свободно вытекающей струе под кольцом 12. При этом закрывается проход для электролита над поверхностью обрабатываемой заготовки 15 и электролит течет через обрабатываемые пазы (см. фиг. 3) вдоль перемычек.
Для усиления прижима кольца 12 к детали в полости 4 может быть помещена пружина (на чертежах не показана).
Эффективная промывка межэлектродных зазоров позволяет интенсифицировать процесс обработки и уменьшить растравливание пазов.
Использование: прорезка узких близко расположенных пазов в решетке неподвижных ножей электробритв. Сущность изобретения: в кольцевую полость 4 корпуса электрода-инструмента помещают кольцо 12 из диэлектрика. Торцевая часть кольца 12 выполнена в соответствии с конической рабочей частью электрода-инструмента, образованной проволочными перемычками 11 на торце корпуса. Через осевой канал 3 электролит попадает в зону обработки, а через отверстие 5 - в полость 4. При этом обеспечивается прижим кольца 12 к проволочным перемычкам 11. Электролит протекает через зону обработки вдоль проволочных перемычек 11. При углублении перемычек 11 в заготовку 15 торец кольца 12 прижимается к поверхности заготовки 15. Проход электролита над поверхностью заготовки закрывается. Электролит прокачивается вдоль перемычек преимущественно через обрабатываемые пазы. 3 ил.
Рисунки
Заявка
4827576/08, 26.03.1990
Уфимское приборостроительное производственное объединение, Научно-исследовательский технологический институт
Гайсин Ф. С, Хакимов Г. А, Нейман М. В
МПК / Метки
МПК: B23H 7/22
Метки: электрод-инструмент
Опубликовано: 15.07.1994
