Способ получения пленок и устройство для его осуществления

Номер патента: 1750270

Авторы: Коржавый, Кучеренко, Цымбаревич

Формула

1. Способ получения пленок, включающий формирование электронного пучка в вакууме, воздействие на него ускоряющим напряжением, испарение материала мишени электронным пучком, частичную ионизацию испаряемого материала и его осаждение на подложку, отличающийся тем, что, с целью расширения технологических возможностей способа и его упрощения, ускоряющее напряжение выбирают большим величины второго критического потенциала.
2. Устройство для получения пленок, содержащее кольцевой накаливаемый катод с металлическим экраном, тигель с мишенью из испаряемого материала и кольцевой электрод с источником питания, расположенный между тиглем и катодом соосно с последним и соединенный с положительной клеммой источника питания, отличающееся тем, что тигель изолирован от источника питания.

Описание

Изобретение относится к электронной технике и может быть использовано в микроэлектронике и СВЧ-технике при получении тонких пленок различных материалов методом термоионного осаждения в вакууме.
Целью изобретения является упрощение способа и расширение его технологических возможностей за счет расширения класса материалов, используемых при нанесении тонких пленок методом термоионного осаждения в вакууме. Это стало возможным в результате снятия поверхностного заряда на мишени путем создания автоматического смещения потенциала при соответствующем выборе энергии пучка электронов.

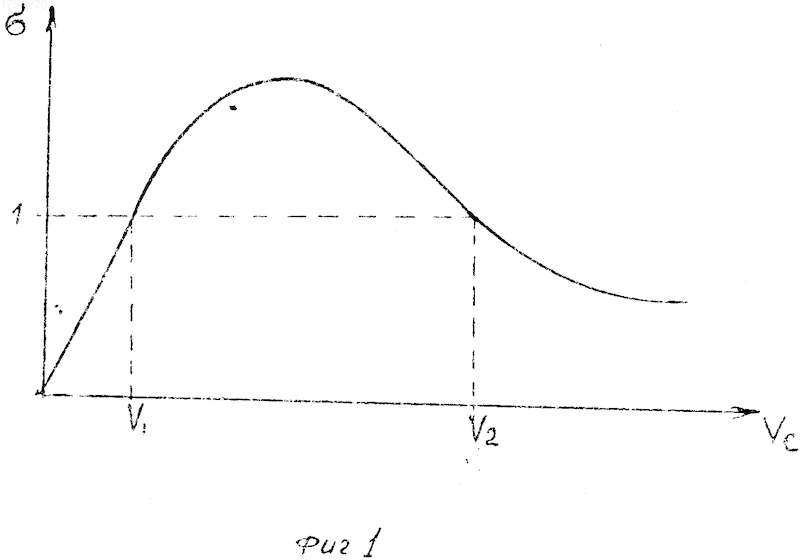

На фиг. 1 представлена принципиальная зависимость коэффициента вторичной эмиссии электронов от энергии первичных электронов Vе, бомбардирующих мишень, где V1 и V2 - энергии, при которых = 1, соответствующие первому и второму критическому потенциалу соответственно; на фиг. 2 - устройство для получения пленок термоионным осаждением.
Зависимость коэффициента вторичной эмиссии от энергии электронов Vе имеет немонотонный ход. Величина = 1 достигается при двух значениях энергии V1 и V2. Если энергия электронов Vе, падающих на диэлектрик (или изолированную проводящую мишень), меньше V1, то последний будет заряжаться от отрицательного потенциала, так как < 1.
В этом режиме при длительной бомбардировке ток электронов на мишень прекратится. Когда Vе < V2, где < 1, этот же эффект приведет к тому, что накапливающийся отрицательный потенциал мишени будет тормозить пучок первичных электронов до энергии Vе = V2. Таким образом, диэлектрическая мишень (или другой материал, не связанный электрической цепью с электронной пушкой) автоматически будет приобретать необходимый отрицательный потенциал для увода вторичных электронов, а следовательно, реализации режима отражательного разряда, как это имеет место в трехэлектродном испарителе.

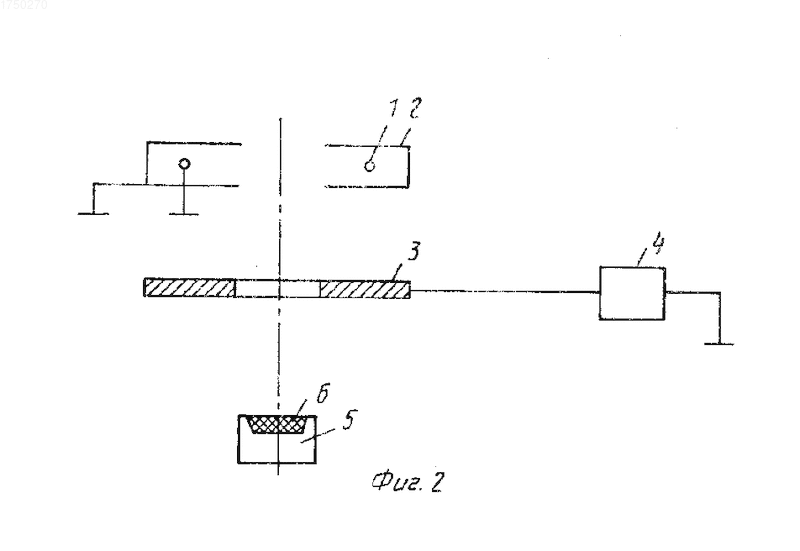

Устройство для получения пленок данным способом содержит кольцевой катод 1 с металлическим экраном 2, кольцевой электрод 3, соединенный с положительной клеммой источника питания 4 и тигель 5 с мишенью 6.
Устройство работает следующим образом.
Испускаемые катодом 1 электроны бомбардируют мишень 6, находящуюся на изолированном тигле 5. На кольцевой электрод 3 подают напряжение от источника питания 4 большее на 500-800 В, чем второй критический потенциал. При этом зажигается отражательный разряд и происходит частичная ионизация паров материала мишени. Расстояние между кольцевым электродом (анодом) и металлическим экраном 2 составляет 3-4 мм, а между кольцевым электродом и тиглем 5-6 мм.
Перед получением пленок оксида кремния SiO2 определяют зависимость = f(Ve) с использованием импульсной методики, созданной на базе трехэлектродной пушки. Из нее следует, что = 1 (после максимума) достигается при энергии электронов Ve 3 кэВ. Следовательно, для осуществления термоионного осаждения SiO2 на анод (кольцевой электрод) нужно подавать потенциал, больший второго критического потенциала, равного 3 кВ. В этих условиях изолированная мишень SiO2 автоматически принимает потенциал 3 кВ, что обеспечивает уход вторичных электронов в межэлектродный промежуток и зажигание отрицательного разряда. Частично ионизированные пары материала мишени осаждаются на подложке. Величина ускоряющего напряжения при напылении SiO2 составила 4 кВ. При токе в цепи анода 20-30 А скорость осаждения SiO2 достигла 0,04-0,06 мкм/с.
Использование изобретения позволяет получать пленки различных материалов, в том числе высокоомных диэлектриков, термоионным осаждением в вакууме и существенно повысить качество за счет улучшения их адгезии и электрофизических свойств. При этом упрощается сам метод и снижаются энергетические затраты. (56) Авторское свидетельство СССР N 206271, кл. С 23 С 14/28, 1965.
Авторское свидетельство СССР N 1277636, кл. С 23 С 14/32, 1982.
Использование: электронная техника, микроэлектроника, СВЧ-техника, технология получения тонких пленок, обеспечивающая нанесение высокоомных диэлектрических пленок методом термоионного осаждения в вакууме. Сущность изобретения: катод 1, окруженный металлическим экраном 2, испускает электроны, которые бомбардируют мишень (М) 6 из оксида кремния SiO2 , находящуюся на изолированном тигле 5. На кольцевой эдектрод (анод) 3 подают напряжение 4кВ от источника питания 4 большее, чем предварительно определяемый второй критический потенциал 3 кВ. В этих условиях М автоматически принимает потенциал 3 кВ, что обеспечивает уход вторичных электронов в межэлектродный промежуток и зажигание отраженного разряда. Частично ионизированные пары материала М осаждаются на подложке. При токе в цепи анода 20 - 30 А скорость осаждения SiO2 достигала 0,04 - 0,06 мкс/с. 2 с. п. ф-лы, 2 ил.
