Свч-управляемое устройство
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СВЧ-управляемое устройство по авт. св. N 1567046, отличающееся тем, что, с целью уменьшения неравномерности АЧХ в режиме развязки, в каждом регулирующем элементе параллельно переключательному диоду подключены введенные третий конденсатор и третий индуктивный проводник, соединенные последовательно между собой.
Описание
Цель изобретения уменьшение неравномерности АЧХ в режиме развязки.

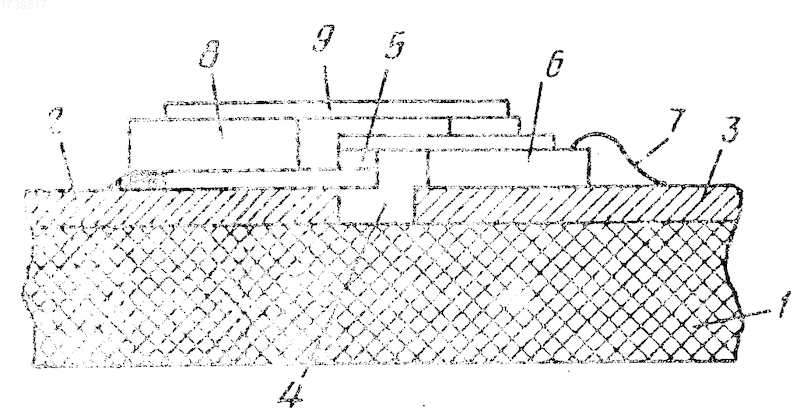

На чертеже изображено СВЧ-управляемое устройство.
СВЧ-управляемое устройство содержит отрезок волновода с размещенной в нем диэлектрической пластиной 1, на одной стороне которой выполнены первый и второй металлические проводники 2, 3, разделенные щелью 4, поперек которой периодически включены регулирующие элементы, каждый из которых имеет подключенный к источнику управления переключательный диод 5, первый вывод которого соединен с проводником 2, второй с первой обкладкой конденсатора 6, вторая обкладка которого установлена на проводнике 3.
Индуктивный проводник 7 одним концом подключен к первой обкладке первого конденсатора 6, другим соединен с проводником 3 и образует с конденсатором 6 компенсирующий резонансный контур с частотой резонанса
fp (0,2-0,5)fн, где fн нижняя рабочая частота. Параллельно переключательному диоду подключены конденсатор 8 и проводник 9, соединенные последовательно между собой.
СВЧ-управляемое устройство работает следующим образом.
Когда отпирающее смещение на переключательных диодах 5 отсутствует, аттенюатор имеет минимальные вносимые потери, когда к нему приложено опирающее смещение, аттенюатор вносит потери и обеспечивает развязку входа с выходом. Последовательно соединенные третий конденсатор 8 и проводник 9 обеспечивают уменьшение неравномерности АЧХ в режиме развязки и увеличение затухания в полосе частот.
Возможно использование последовательно соединенных конденсатора 8 и проводника 9 в двухконтурном регулирующем элементе, в котором переключательный диод 5 включен последовательно между двумя контурами, состоящими из конденсатора и индуктивности, с тем же положительным эффектом.
Изобретение относится к радиоэлектронике и может быть использовано для регулировки амплитуды высокочастотного сигнала. Цель изобретения - уменьшение неравномерности АЧХ в режиме развязки. СВЧ - управляемое устройство содержит отрезок волновода с размещенной в нем диэлектрической пластиной 1, на одной стороне которой выполнены металлические проводники 2 и 3, разделенные целью 4. Поперек щели 4 периодически включены регулирующие элементы, каждая из которых имеет подключенный к источнику управления переключательный диод 5, параллельно которому подключены конденсатор 8 и индуктивный проводник 9, соединенные последовательно между собой. При отсутствии смещения на переключательных диодах 5 аттенюатор вносит минимальные потери, при отпирающем смещении аттнюатор вносит потери и обеспечивает развязку входа с выходом, при этом конденсатор 8 и индуктивный проводник 9 обеспечивают уменьшение неравномерности АЧХ. 1 ил.
