Ротор вертикального трубчатого насоса “ювенал”
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1739714
Автор: Кривошеев
Формула
Ротор вертикального трубчатого насоса, содержащий соединенные между собой и имеющие заборные и отводящие отверстия полые цилиндр и конус, в последнем из которых установлена диаметральная перегородка, отличающийся тем, что, с целью повышения всасывающей способности, перегородка выполнена S-образной, конус установлен в нижней части ротора и обращен вершиной вниз, а заборные отверстия расположены на конической поверхности за перегородкой по направлению вращения.
Описание
Известен ротор трубчатого насоса, содержащий соединенные между собой и имеющие заборные и отводящие отверстия, полые цилиндр и конус, в последнем из которых установлена диаметральная перегородка.
Указанное устройство недостаточно эффективно при водозаборе.
Цель изобретения повышение всасывающей способности достигается выполнением перегородки S-образной формы, при этом заборные отверстия расположены на конической поверхности за перегородкой по направлению вращения.

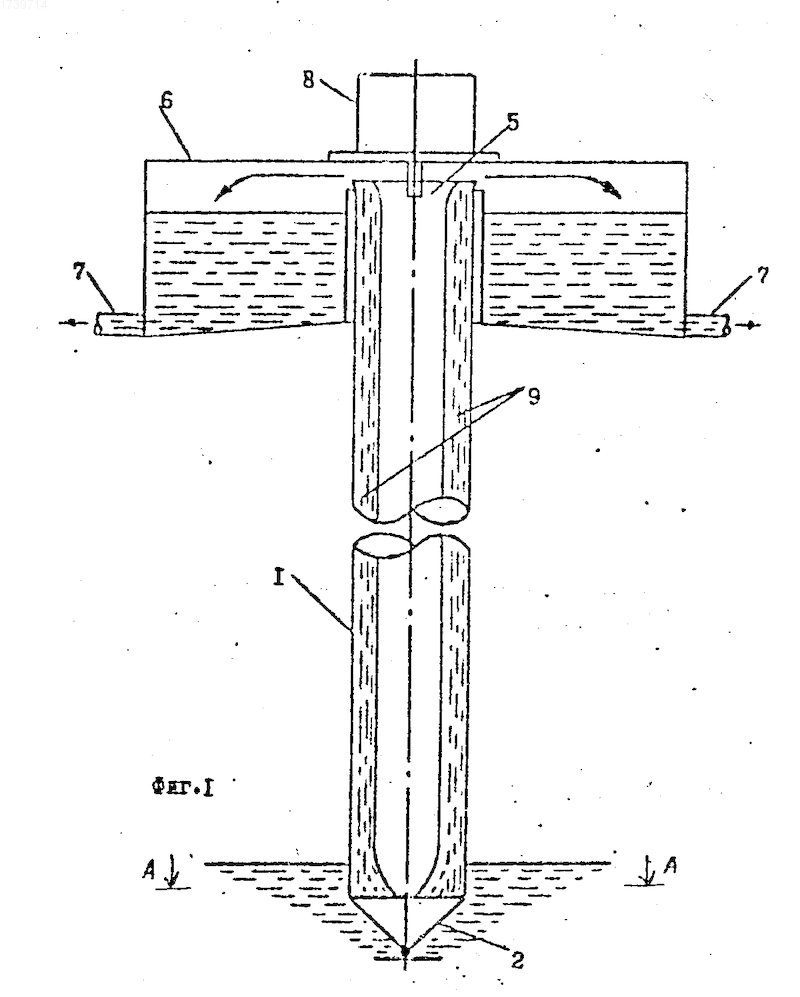

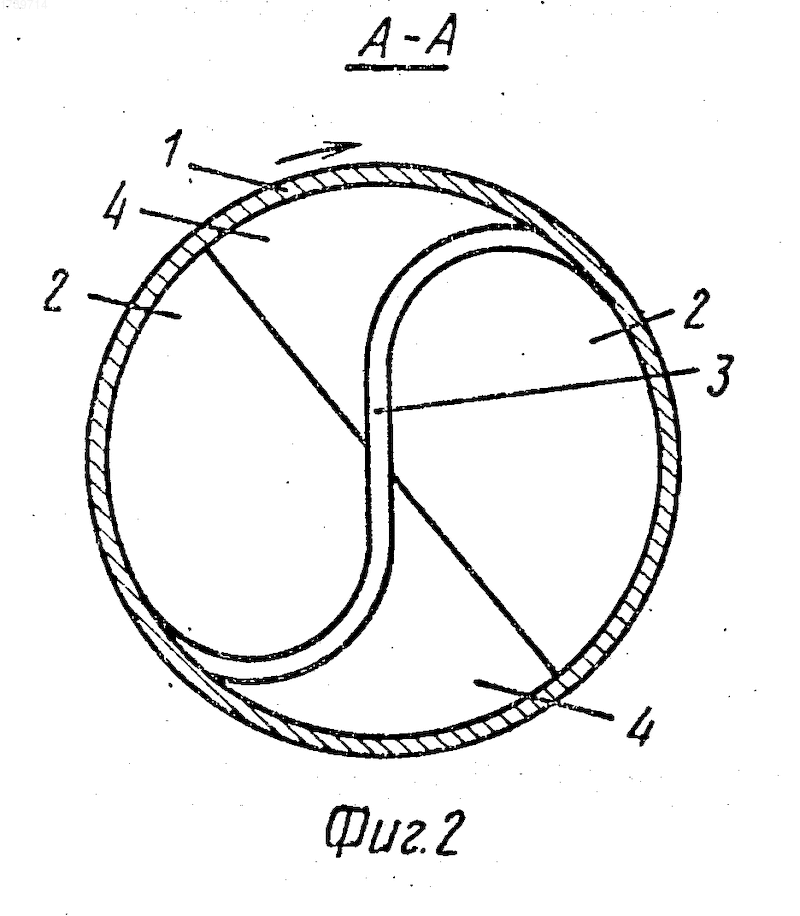

На фиг. 1 изображен ротор трубчатого насоса, вид сбоку; на фиг. 2 - сечение А-А на фиг. 1.
Ротор трубчатого насоса содержит установленную с возможностью вращения цилиндрическую трубу 1, на всасывающий конец которой насажен полый конус 2, разделенный надвое S-образной перегородкой 3, за радиусными участками которой расположены заборные отверстия 4, а на другом конце трубы имеется отводное отверстие 5 для слива в резервуар 6, имеющий отводы 7 для потребителя.
Ротор трубчатого насоса работает следующим образом.
При погружении в жидкость вместе с трубой 1 конуса 2 благодаря его внутренним наклонным поверхностям, на которых срабатывают центробежные силы, и засасывающим свойствам радиусных участков перегородки 3 жидкость поступает в трубу 1 через заборные отверстия 4 и формируется в кольцевой поток в направлении отводного отверстия 5, через которое отбрасывается круговым веером в резервуар 6 и через отводы 7 подается потребителю.
Предложенный ротор может использоваться при подъеме воды из глубоких трубчатых колодцев, из рек и озер, из затопленных траншей и котлованов, а также при аварийной откачке из трюмов кораблей, потребляя при этом энергию лишь на вращение трубы как физического тела при любом (вертикальном, диагональном, горизонтальном) ее расположении.
Изобретение относится к гидромашиностроению и предназначено для перекачивания жидкостей. Изобретение повышает всасывающую способность. Для этого перегородка 3 ротора выполнена S-образной. Взаимодействие перегородки 3 с жидкостью повышает всасывающую способность. Заборные отверстия 4 расположены на конической поверхности за перегородкой 3 по направлению вращения. 2 ил.
