Газоразрядная индикаторная панель

ГАЗОРАЗРЯДНАЯ ИНДИКАТОРНАЯ ПАНЕЛЬ, содержащая две обкладочные пластины, между которыми расположены первая, вторая и третья системы электродов, образующие вспомогательные и индикаторные ячейки, электроды третьей системы выполнены в виде отдельных для каждой ячейки проводящих площадок, соединенных с проводящей шиной через резистивный элемент, отличающаяся тем, что, с целью повышения надежности работы панели, проводящие площадки электродов третьей системы, являющихся анодами индикации, размещены на диэлектрическом слое, нанесенном на нерабочую поверхность электродов второй системы, являющихся катодами и изолированы вместе с шиной и резистивным элементом от газоразрядного промежутка индикаторной ячейки вторым слоем диэлектрика, кроме участков проводящих площадок, максимально удаленных от рабочей поверхности электродов второй системы, при этом электроды первой и второй систем, образуют вспомогательные ячейки.

Изобретение относится к технике газоразрядных приборов и может найти применение при конструировании газоразрядных индикаторных панелей, способных воспроизводить знакографические и полутоновые изображения.
Цель изобретения - повышение надежности работы газоразрядной индикаторной панели.
Поставленная цель достигается за счет форсированного зажигания разряда энергией, запасенной в емкости, образованной нерабочей поверхностью катода с нанесенным на нее диэлектрическим слоем и проводящей площадки.
Проводящие площадки, нерабочая поверхность катода и находящийся между ними диэлектрический слой образуют конденсатор, который развязан с подобными конденсаторами, соседних ячеек через резистивный элемент. Наличие такой емкости позволяет "форсировать" начальную стадию развития разряда, поскольку ток не ограничивается резистором, а определяется родом газа и его давлением, величиной емкости и напряжением на ней.
Величина такой емкости больше, чем в известных конструкциях, за счет меньшего расстояния между обкладками емкости, наличия диэлектрика между обкладками, большей площади обкладок. В результате величина этой емкости примерно на порядок больше, чем в аналогичных конструкциях, что более чем достаточно для достижения положительного эффекта.

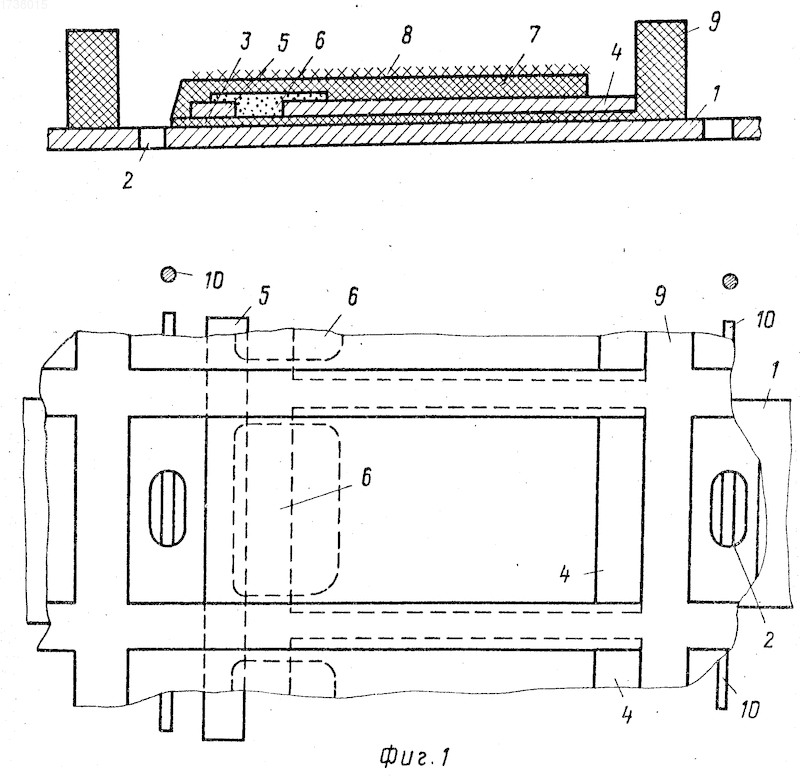

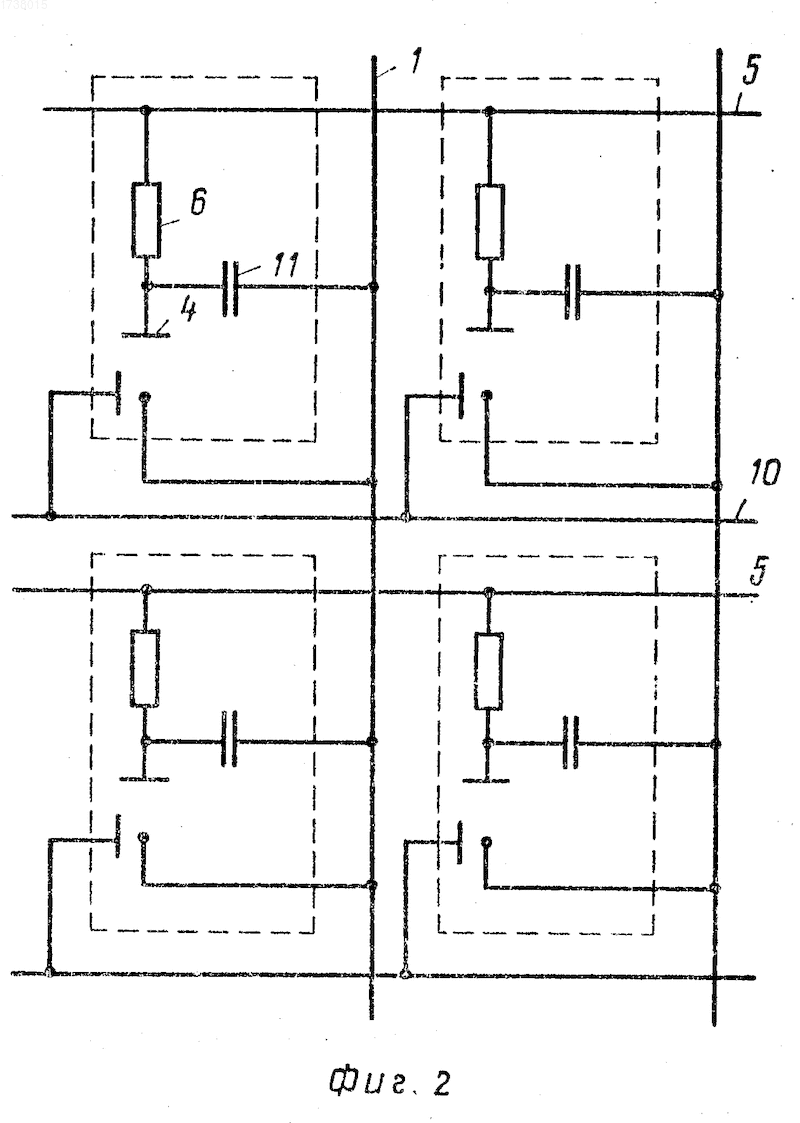

Изобретение поясняется чертежами, где на фиг.1 изображен фрагмент конструкции предложенной ГИП, на фиг.2 - ее эквивалентная электрическая схема.
ГИП содержит катодные электроды 1, являющиеся электродами первой системы, с отверстиями 2. На катоды нанесено диэлектрическое покрытие 3, на котором сформирован индикаторный анод, являющийся электродом третьей системы, включающий проводящую площадку 4, анодную шину 5 и резистор 6, соединяющий площадку с анодной шиной. Над индикаторным анодом за исключением его рабочей части, расположено диэлектрическое покрытие 7 и люминофор 8. Индикаторные ячейки друг от друга отделены диэлектрическими барьерами 9. Под отверстием в катодной системе расположен вспомогательный анод 10, являющийся электродом первой системы.
Работает ГИП следующим образом.
Между катодом 1 и проводящими прокладками, соединенными резисторами 6 с проводящей шиной, прикладывается поддерживающее напряжение, которое не может возбудить разряд в ячейке, но достаточно для его поддержания, если ячейка возбуждена. В ячейках, которые необходимо возбудить, между электродом первой системы 10 (вспомогательным анодом) и электродом второй группы 1 возбуждают вспомогательный разряд. Через отверстие 2 в электроде второй системы 1 заряженные частицы, метастабильные атомы и ультрафиолетовое излучение проникают в объем индикаторной ячейки и создают условия для развития в ней разряда. Существующее электрическое поле в индикаторной ячейке вызывает движение заряженных частиц, в результате чего начинает развиваться разряд. Емкость 11 (фиг. 2), образованная проводящей площадкой 4 диэлектрическим слоем 7 и электродом второй системы 1, заряжена до разности потенциалов между электродом 1 и проводящей шиной и в соответствии с эквивалентной схемой (фиг.2) включена параллельно электродам индикаторной ячейки. Следовательно, ток ячейки в процессе развития разряда не ограничивается резистором 6, а определяется только напряжением на емкости и концентрацией заряженных частиц и объеме индикаторной ячейки. Это способствует более быстрому и стабильному развитию разряда.
После развития разряда ток в ячейке ограничивается резистором 6.
Для гашения ячейки необходимо снизить разность потенциалов между электродом 1 и шиной 4 до величины, меньшей напряжения поддержания разряда, и на время, достаточное для деионизации газа в объеме индикаторной ячейки.
Повышение надежности обеспечено большим диапазоном изменения питающих напряжений, при которых панель работает устойчиво. Для образца этот диапазон составил 35 В.
Предложенное изобретение позволяет создать надежно управляемую ГИП с памятью при существующей базовой технологии. Дополнительным эффектом является повышение яркости и светоотдачи, т.к. работа прибора осуществляется во-первых, на малых токах разряда, во-вторых в момент развития разряда из-за наличия емкости в индикаторной ячейке возникает мощный всплеск УФ-излучения, что также вносит определенный вклад в повышение яркости.
Изобретение относится к индикаторной технике. Цель изобретения - повышение надежности работы газоразрядной индикаторной панели. Панель содержит две обкладочные пластины, между которыми расположены электроды, образующие вспомогательные и индикаторные ячейки. Индикаторные аноды выполнены в виде отдельных для каждой ячейки проводящих площадок 4, соединенных с проводящей шиной 5 через резистивный элемент 6. Проводящие площадки 4 размещены на диэлектрическом слое 3, нанесенном на нерабочую поверхность катодов 1 и изолированы вместе с шиной 5 и резистивным элементом 6 от газозарядного промежутка индикаторной ячейки вторым слоем диэлектрика 7, кроме участков, проводящих площадок максимально удаленных от рабочей поверхности катодов 1. 2 ил.
