Замок для фиксации створок
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1699190
Автор: Мартынов
Формула
ЗАМОК ДЛЯ ФИКСАЦИИ СТВОРОК, содержащий две оппозитно расположенные в корпусе подпружиненные защелки, ручку и связанные с защелками и ручкой кулачки, отличающийся тем, что, с целью повышения надежности запирания и удобства пользования, он снабжен шарнирно закрепленной в корпусе осью, а каждый кулачок образован свободно размещенными на оси парой втулок с криволинейными торцами, при этом крайние втулки связаны с ручкой, а внутренние с защелками, пружина установлены на оси между внутренними втулками, а в корпусе выполнена прорезь для размещения защелок.
Описание
Целью изобретения является повышение надежности запирания и удобства пользования.

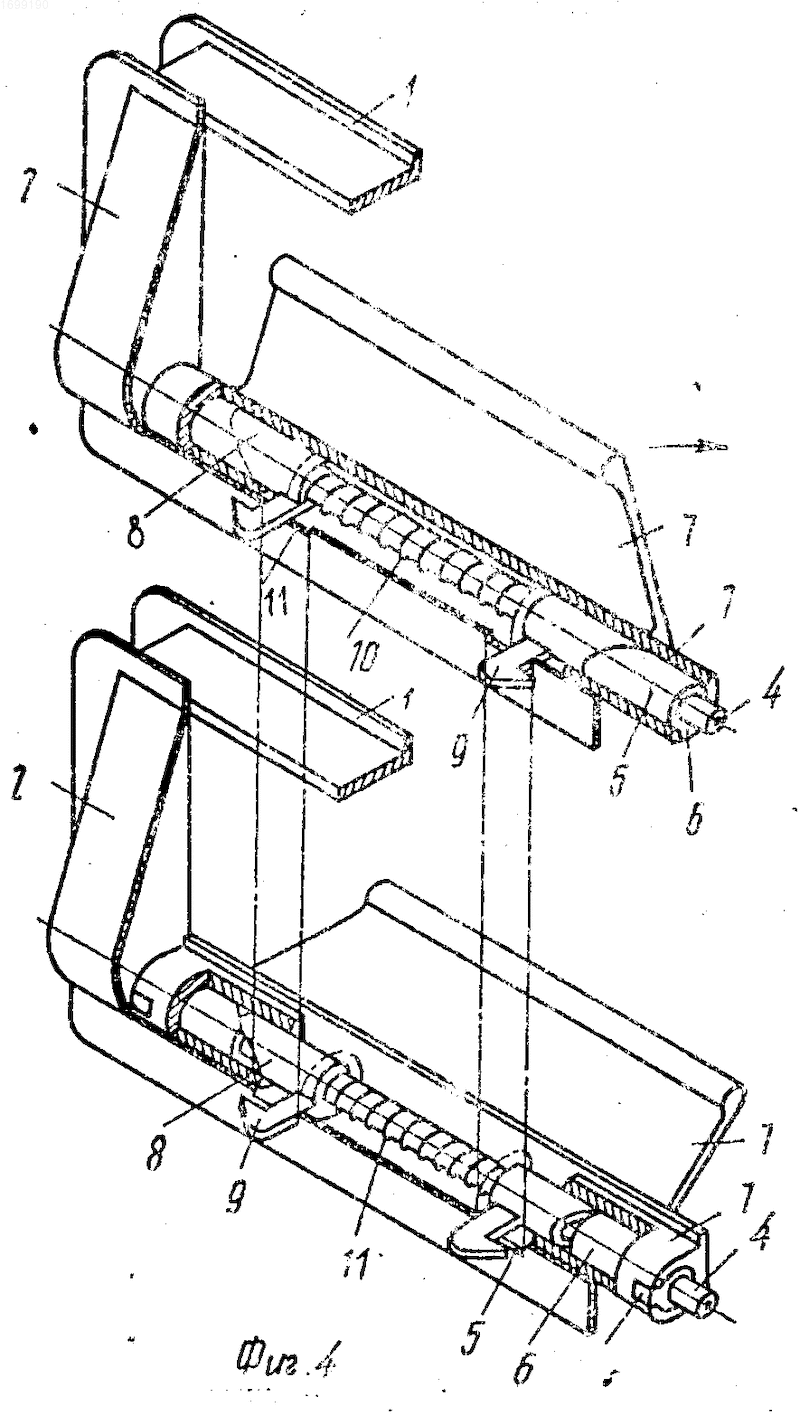

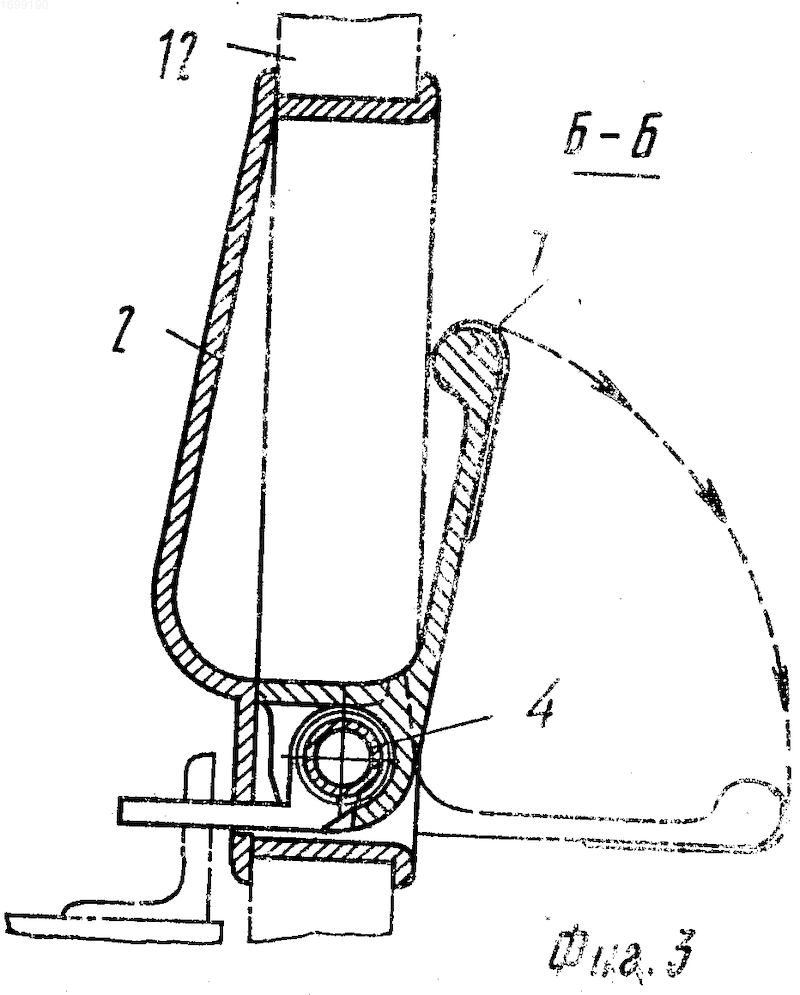

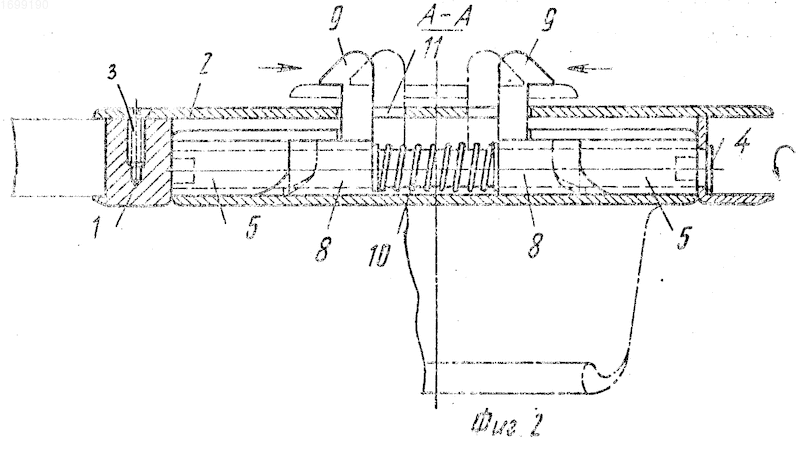

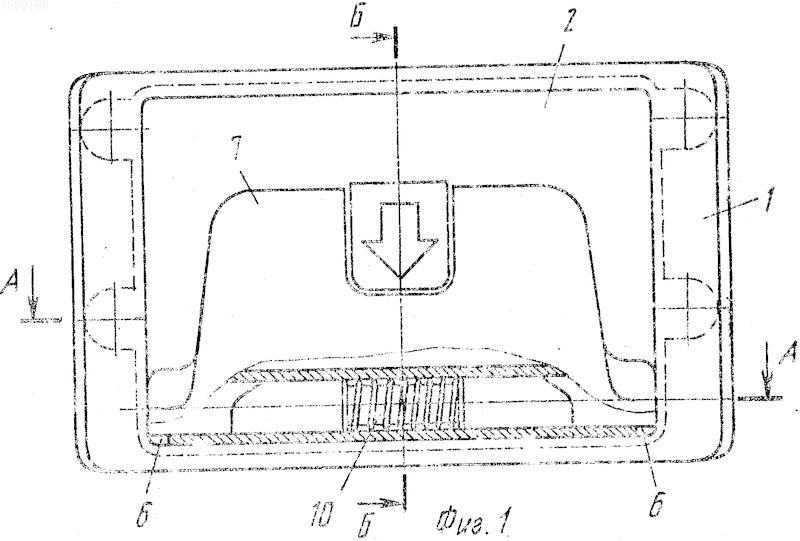

На фиг.1 показан общий вид замка в плане; на фиг.2 разрез А-А на фиг.1; на фиг.3 разрез Б-Б на фиг.1; на фиг.4 приводной механизм замка в закрытом и открытом положениях.
Замок для фиксации откидных панелей и створок содержит корпус 1 (см. фиг. 2) с крышкой 2, закрепленной на корпусе винтами 3 (см. фиг.2). На оси 4 (см. фиг. 4), шарнирно установленной в корпусе 1, подвижно размещены втулки 5, соединенные через выступы 6 с ручкой 7. Внутренние торцы втулок 5 имеют криволинейную поверхность и контактируют с ответными торцами втулок 8, также установленных на оси 4. При этом на втулках 8 образованы защелки 9, а между ними установлена пружина 10. Защелки 9 размещены в ограничителях прорезях 11 корпуса 1.
Замок работает следующим образом.
Для открытия створки 12 (см. фиг.3) поворачивают ручку 7 "на себя" (см. фиг. 4). Втулки 5 при этом поворачиваются и, взаимодействуя с криволинейными торцами втулок 8, поворачивают их. При этом защелки 11, сжимая пружину 10, смещаются навстречу друг другу на одинаковое расстояние до соприкосновения с внутренними краями ограничительной прорези 11. Таким образом замок открыт, после чего створку 12 (см. фиг.3) поворачивают "на себя".
При отпускании ручки 7 (см. фиг.4) пружина 10, разжимаясь, перемещает втулки 8 с защелками 9. Втулки 8 при этом входят в зацепление с втулками 5, которые, поворачиваясь, возвращают ручку 7 в исходное положение, а защелки 11 перемещаются до соприкосновения с наружными краями ограничительной прорези 11.
Изобретение относится к скобяным изделиям и позволяет повысить надежность запирания и удобство пользования замка для фиксации створок. В корпусе 1 с крышкой 2 на оси 4 размещены втулки 5, соединенные с ручкой, и внутренние втулки 8, несущие защелки 9. Между внутренними втулками установлена пружина 10. Взаимодействующие торцы втулок имеют криволинейную форму. В корпусе 1 выполнена прорезь 11 для размещения защелок 9. 4 ил.
