Тампонажный раствор

ТАМПОНАЖНЫЙ РАСТВОР, включающий портландцемент, воду и силикатную добавку, отличающийся тем, что, с целью снижения проницаемости и повышения сцепления цементного камня с обсадными трубами при одновременном повышении подвижности раствора, он в качестве силикатной добавки содержит тальк при следующем соотношении компонентов, мас.%:
Портландцемент 63,6 - 65,7
Тальк 1,32 - 4,40
Вода Остальное

Изобретение относится к бурению скважин, и предназначено для крепления скважин.
Целью изобретения является снижение проницаемости и повышение сцепления цементного камня с обсадными трубами при одновременном повышении подвижности раствора.
Поставленная цель достигается тем, что в тампонажном растворе, включающем тампонажный портландцемент, добавку на основе гидросиликатов магния и воду, в качестве добавки используют тальк при следующем соотношении компонентов, мас.%: Портландцемент 65,7 - 63,6 Тальк 1,32-4,40 Вода Остальное

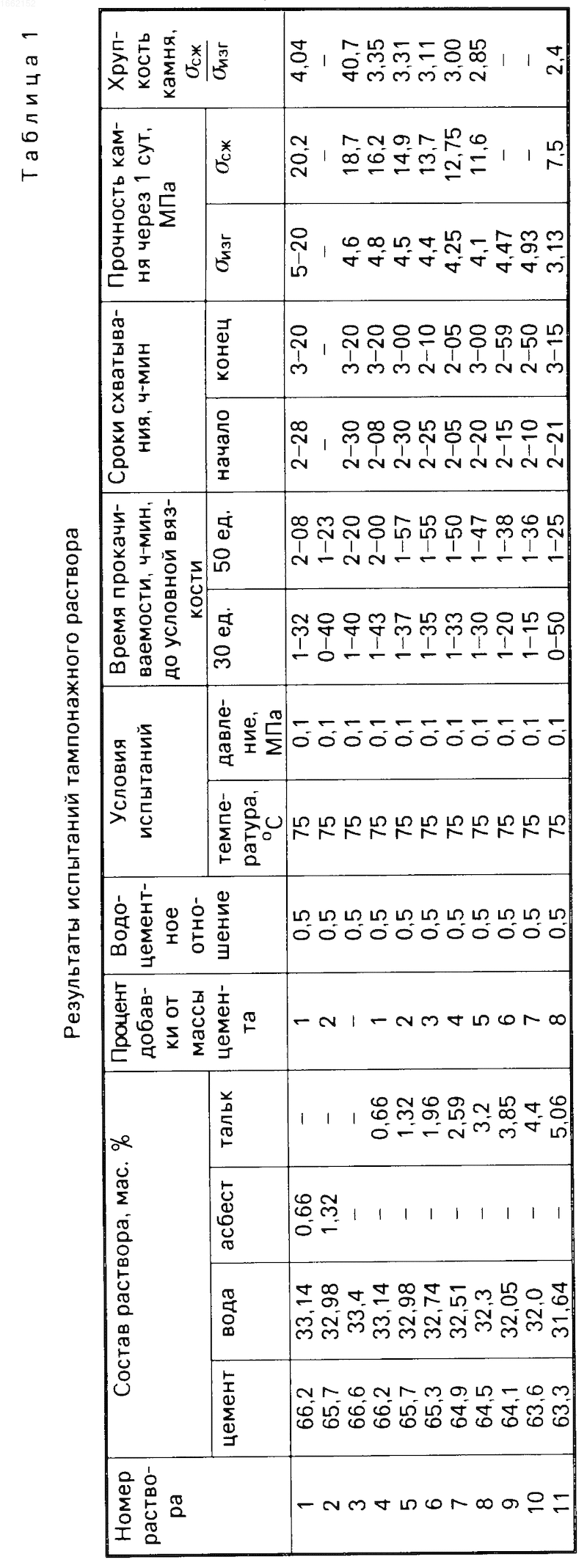

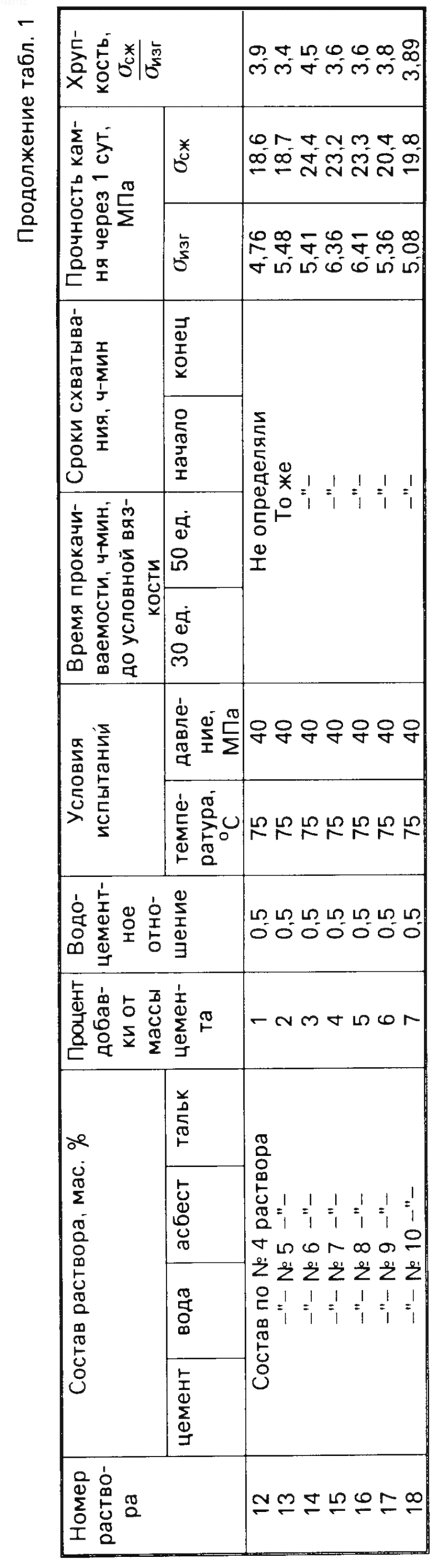

П р и м е р. 2000 г тампонажного портландцемента перемешивают с соответствующим количеством талька, содержание которого изменяют от 1 до 8% массы цемента. Из полученных смесей последовательно готовят тампонажные растворы путем затворения каждой смеси на 1000 г воды. Растворы перемешивают 3 мин при 22^оС, определяют прокачиваемость, заливают раствор в специальные формы. Одни формы помещают в термостат, создают температуру 75^оС и в течение 1 сут формируют камень. Другие формы помещают в установку ПЦК-1, создают температуру 75^оС и давление 40 МПа, камень формируют в течение 1 сут. Третьи формы помещают в термостат и формируют камень в течение 2 сут при температуре 22^оС и давлении 0,1 МПа. Затем определяют прочность камня на изгиб, сжатие, сцепление камня с трубой и водопроницаемость камня. Результаты испытаний раствора и камня приведены в табл.1-3.

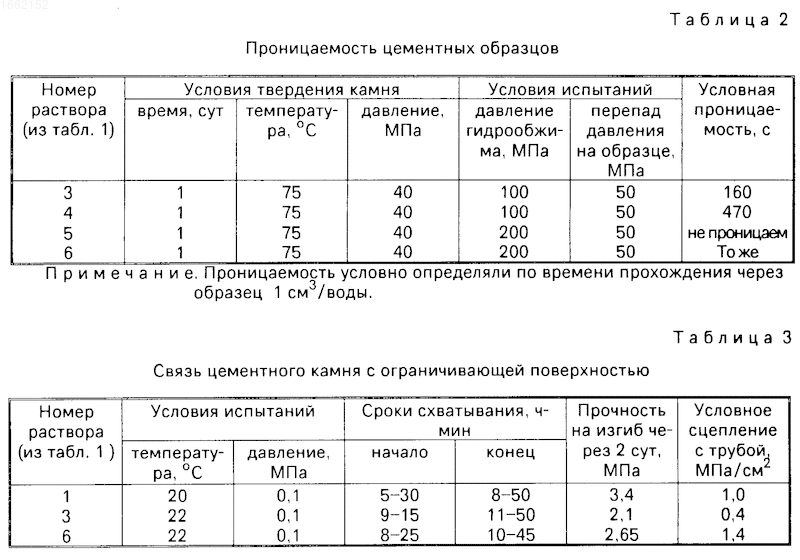

Как видно из табл.1, при содержании талька больше 4,4 мас.% (7% от массы цемента) прокачиваемость раствора не удовлетворяет требуемым условиям в скважине, а при содержании талька меньше 1,32 мас.% (2% от массы цемента) камень проницаем для воды (см. табл. 2). Поэтому оптимальное содержание талька, в растворе 2-7% от массы цемента. Тампонажные растворы с добавками талька удовлетворяют условиям прокачиваемости, причем при увеличении содержания талька при постоянном водоцементном отношении (0,5) прокачиваемость сохраняется практически на одном уровне. Отношение прочности сжатия к прочности изгиба у камня меньше, чем у тампонажных растворов на основе портландцемента без добавок. Это свидетельствует о более благоприятных деформативно-упругих свойствах данного материала, камень из такого материала меньше разрушается при перфорации, что повышает качество разобщения пластов. Такое свойство материала больше проявляется при повышенных давлениях (см. табл.1). Камни из растворов с добавками талька непроницаемы для воды (см. табл.2), имеют повышенное сцепление с ограничивающей поверхностью (см. табл.3).
Использование талька позволяет экономить тампонажный портландцемент (до 7%) при улучшении свойств раствора и камня и более надежном разобщении пластов.
Технология цементирования скважин при использовании тампонажного раствора заключается в следующем. Затворяют цементный раствор с использованием цементировочного агрегата и смесителя и закачивают его в скважину. Одновременно с соответствующей производительностью в линию закачивания цементного раствора специальным дозатором подают необходимое количество талька. При движении по колонне происходит перемешивание талька с раствором. После закачивания необходимого количества раствора его продавливают в затрубное пространство скважины.
Использование предлагаемого раствора обеспечит качественное разобщение пластов в скважине за счет приобретения тампонажным раствором при введении талька таких положительных свойств, как водонепроницаемость и стойкость камня к разрушению, адгезионное сцепление камня с колонной и стенкой скважины, хорошая прокачиваемость раствора и его быстрый переход в твердое состояние.
Изобретение относится к бурению скважин и предназначено для крепления скважин. Цель - снижение проницаемости и повышение сцепления цементного камня с обсадными трубами при одновременном повышении подвижности раствора. Раствор содержит следующие компоненты при их соотношении, мас.%: портландцемент 63,6-65,7; тальк 1,32-4,40; вода - остальное. Раствор готовят затворением смеси сухих компонентов. Камень имеет пониженную хрупкость. Использование талька позволяет экономить тампонажный портландцемент (до 7%) при улучшении свойств раствора и камня и более надежном разобщении пластов. 3 табл.
