Эжектор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ЭЖЕКТОР, содержащий активное сопло, конфузорное пассивное сопло, камеру смешения и диффузор, отличающийся тем, что, с целью повышения производительности за счет уменьшения потерь на трение, внутренние поверхности пассивного сопла, камеры смешения и диффузора снабжены продольными ребрами, высота которых в камере смешения составляет (0,3 - 3)
10-4 от ее диаметра и выполнена с увеличением в сторону входного сечения пассивного сопла и выходного сечения диффузора пропорционально их длине, при этом высота ребер на входе в пассивное сопло составляет 1,5 - 2,0 их высоты в камере смешения, а на выходе диффузора - 3 - 4 высоты.
Описание
Цель изобретения - повышение производительности за счет уменьшения потерь на трение.

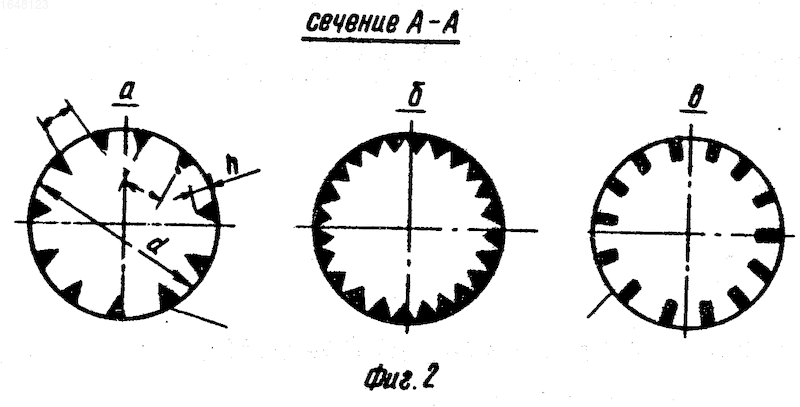

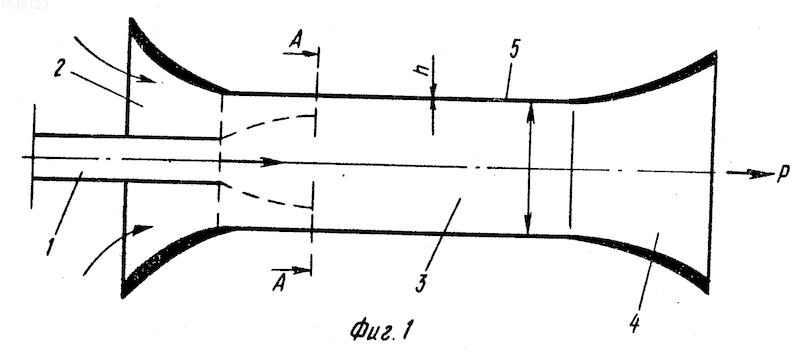

На фиг. 1 представлен эжектор, продольный разрез; на фиг. 2 - сечение А-А на фиг. 1 (с вариантами).
Эжектор содержит активное сопло 1, конфузорное пассивное сопло 2, камеру 3 смешения и диффузор 4. Внутренние поверхности пассивного сопла 2, камеры 3 смешения и диффузора 4 снабжены продольными ребрами 5, высота h которых в камере 3 смешения составляет (0,3-3)
10-4 см от ее диаметра d и выполнена с увеличением в сторону входного сечения пассивного сопла 2 и выходного сечения диффузора 4 пропорционально их длине, при этом высота ребер 5 на входе в пассивное сопло 2 составляет 1,5-2,0 их высоты в камере 3 смешения, а на выходе диффузора 4 - 3-4 высоты.Активная среда, истекая из сопла 1,увлекает из конфузорного сопла 2 пассивную среду в камеру 3 смешения. Смешанный поток тормозится в диффузоре 4 и выбрасывается из эжектора. За счет вязкого торможения элементарных вихрей турбулентного потока во впадинах между ребрами 5 уменьшается степень турбулентности вблизи стенок проточной части эжектора. В связи с этим нарушается равновесие между диссипацией элементарных вихрей и их зарождением, вследствие чего происходит снижение числа турбулентных выбросов, не оказывающее сколько-нибудь заметного влияния на процесс турбулентного перемешивания потоков, но приводящее к снижению поверхностного трения.
Изобретение относится к струйной технике, преимущественно к эжекторам для нагнетания различных газообразных сред. Целью изобретения является повышение производительности за счет уменьшения потерь на трение. Эжектор содержит активное сопло 1, конфузорное пассивное сопло 2, камеру (К) 3 смешения и диффузор (Д) 4. Внутренние поверхности пассивного сопла 2, К 3 и Д4 снабжены продольными ребрами 5, высота которых в К 3 составляет (0,3-3)
10-4 см от ее диаметра и выполнена с увеличением в сторону входного сечения пассивного сопла 2 и выходного сечения Д 4 пропорционально их длине, при этом высота ребер 5 на входе в пассивное сопло 2 составляет 1,5 - 2,0 их высоты в К 3, а на выходе Д 4 - 3 - 4 высоты. 2 ил. Рисунки
Заявка
4665287/29, 23.03.1989
Енютин Г. В, Лашков Ю. А, Самойлова Н. В, Шумилкина Е. А
МПК / Метки
МПК: F04F 5/16
Метки: эжектор
Опубликовано: 15.12.1994
