Затвор кислородной компрессионной камеры

1. ЗАТВОР КИСЛОРОДНОЙ КОМПРЕССИОННОЙ КАМЕРЫ, содержащий камеру и крышку с фланцами и герметизирующий разъем, включающий Г-образное разрезное кольцо со стягивающим замком с рукояткой, связанное с фланцами камеры и крышки, и герметизирующие элементы, отличающийся тем, что, с целью сокращения времени, повышения надежности лечения и закрытия и открытия крышки камеры, он снабжен кронштейном, размещенным на фланце камеры, подвеской, шарнирно установленной на кронштейне и охватывающей верхнюю половину поверхности фланца камеры и имеющей отверстия на концах, диаметрально горизонтально расположенными роликами и полуосями, размещенными на фланце камеры и крышке соответственно, рукоятка замка выполнена С-образной и охватывает с зазором поверхность крышки, замок разрезного кольца состоит из установленных на нем штырей и размещенных на концах рукоятки секторов с центральными отверстиями и приливами с наклонной опорной поверхностью, кинематически связанными с роликами фланца, при этом один из секторов выполнен с противолежащими друг другу дугообразными пазами, в которых с возможностью перемещения установлены штыри разрезного кольца, а полуоси крышки расположены в отверстиях подвески и центральных отверстиях секторов рукоятки.
2. Затвор по п. 1, отличающийся тем, что он снабжен подпружиненными фиксирующими защелками рукоятки замка, размещенными на крышке.

Изобретение относится к медицинской технике для лечения повышенным давлением кислорода.
Целью изобретения является сокращение времени, повышение надежности лечения и закрытия и открытия крышки камеры.

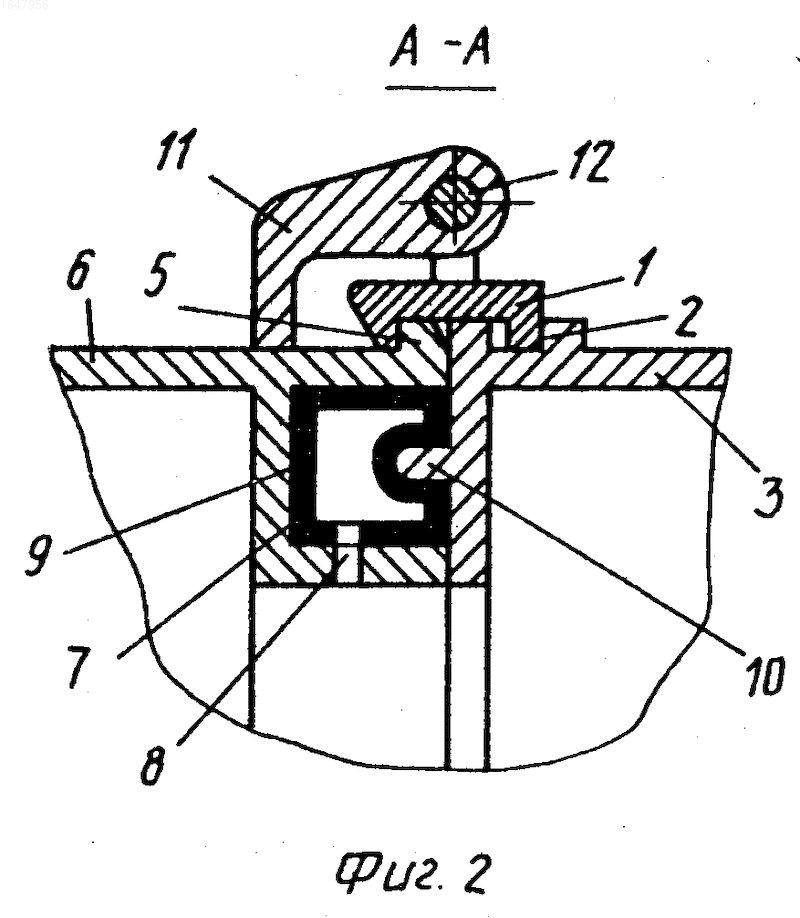

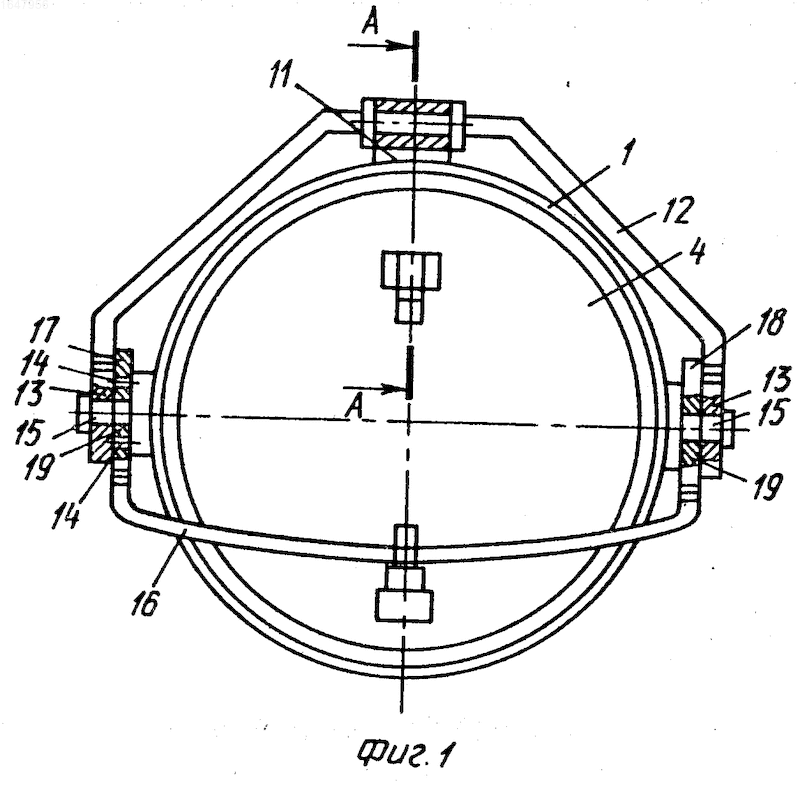

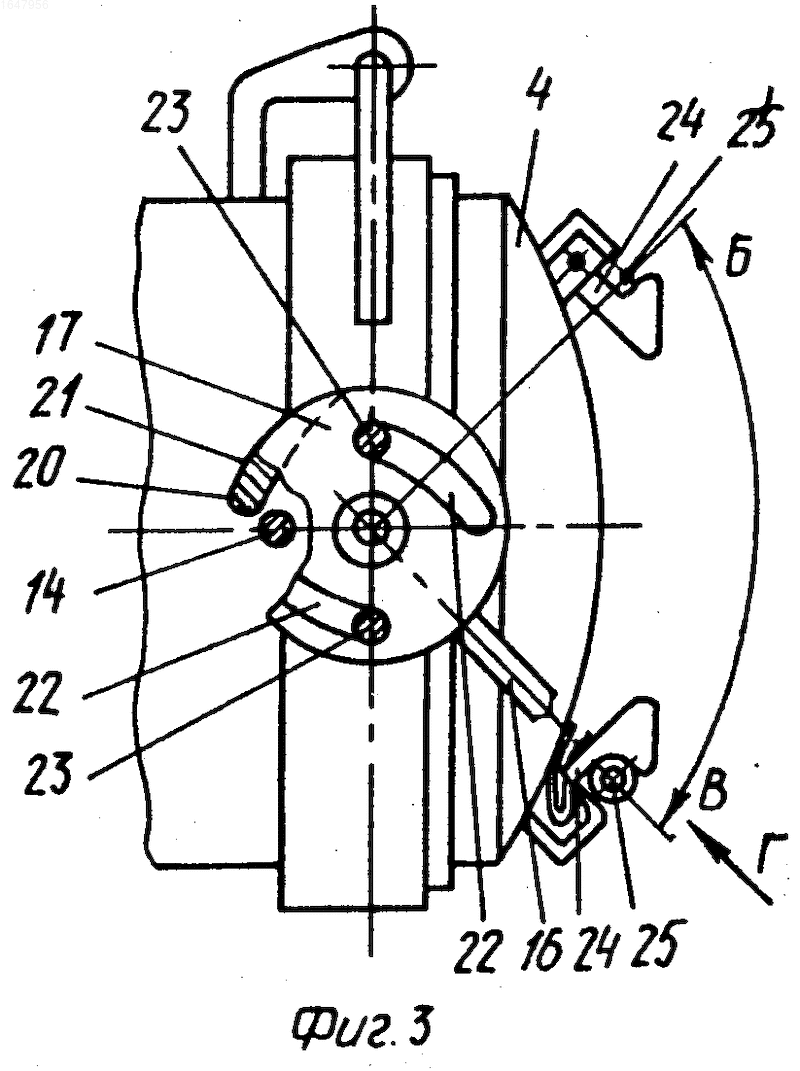

На фиг.1 изображен затвор, вид со стороны крышки; на фиг.2 разрез А-А на фиг.2; на фиг.3 затвор, вид сбоку.
Затвор состоит из Г-образного разрезного кольца 1, размещенного в пазу 2 фланца 3 головной крышки 4 и за кольцевым выступом 5 фланца 6 камеры, герметизирующих элементов: резинового валика 7, имеющего отверстия 8 для наддува, размещенного в пазу 9 фланца 6 камеры, седла 10 фланца 3 головной крышки, контактирующего с валиком 7, на фланце 6 камеры размещен кронштейн 11, на котором шарнирно установлена подвеска 12, охватывающая верхнюю половину поверхности фланца, на концах подвески выполнены отверстия 13; на фланце 6 камеры так же в диаметрально горизонтальном положении расположены два ролика 14; головная крышка 4 снабжена горизонтально и диаметрально расположенными полуосями 15; стягивающего замка, состоящего из рукоятки 16 С-образной формы, которая с зазором охватывает поверхность головной крышки 4, на концах рукоятки 16 установлены два сектора 17 и 18, в которых выполнены центральные отверстия 19 и приливы 20 с опорной поверхностью 21, которые контактируют с роликами 14, кроме того, в секторе 17 выполнены противолежащие друг другу два паза 22; на концах разрезного кольца 1 установлены штрихи 23, контактирующие с пазами 22 сектора 17; полуоси 15 головной крышки 4 размещены в отверстиях 13 подвески 12 и центральных отверстиях 19 секторов 17 и 18. Головная крышка 4 снабжена подпружиненными защелками 24 для фиксации рукоятки 16 замка в крайних положениях штырем 25.
Затвор кислородной компрессионной камеры работает следующим образом.
Для закрытия камеры крышку 4, шарнирно подвешенную через подвеску 12 на кронштейне 11, прижимают поверхностью седла 10 к поверхности резинового валика 7 и к фланцу 6 камеры, при этом два ролика 14 опираются на опорные поверхности 21 приливов 20 секторов 17 и 18, штыри 23 занимают крайние положения в пазах 22 сектора 17.
Рукоятку 16 поворачивают от верхнего фиксированного положения в нижнее по направлению от стрелки Б к стрелке В, крышку 4 подтягивают вплотную к фланцу 6 камеры роликами 14.
При дальнейшем повороте рукоятки 16 на угол, например, до 90^o, ролики 14 только соприкасаются с поверхностью 21 приливов 20 секторов 17 и 18 по одному и тому же радиусу вращения, так как в это время фланцы 3 и 6 головной крышки 4 и камеры плотно прилегают друг к другу, и камера таким образом герметизируется, так как седло 10 прогибает поверхность резинового валика 7, касается ее упруго по всему своему периметру, а штыри 23 пазами 22 сектора 17 стягивают концы разрезного кольца 1 до плотного облегания своими поверхностями поверхностей фланцев головной крышки в пазу 2 и камеры за выступом 5.
При этом в конце акта закрытия камеры вследствие конфигурации опорной поверхности образуются зазоры между поверхностями роликов 14 и опорными поверхностями 21 приливов 20 секторов для того, чтобы при "растяжении" камеры, связанном с перемещением крышки 4 от давления газа в ней, нагрузка распределялась равномерно по периметру разрезного кольца 1 и фланцев 3 и 6.
В конце крайнего нижнего поворота рукоятки 16 фиксируется подпружиненной защелкой 24 на штыре 25. Таким образом, камера подготовлена для создания в ней необходимого избыточного давления.
Для открытия камеры необходимо сбросить в ней давление газа до нуля, освободить от фиксации рукоятку 16, нажав на защелку 24 по направлению стрелки Г, и вращать ее до фиксированного крайнего верхнего положения по направлению стрелки Б. При этом автоматически производятся действия, обратные вышеизложенным действиям, процессу закрытия камеры.
Для удобства извлечения пациента из камеры крышка 4 при дальнейшем ее вращении вокруг шарнира кронштейна 11 может быть фиксированно установлена под разным углом по отношению к самой камере, вплоть до укладки ее на верхней поверхности камеры.
Изобретение относится к медицинской технике для лечения повышенным давлением кислорода. Для сокращения времени и повышения надежности лечения и закрытия и открытия крышки камеры затвор кислородной компрессионной камеры содержит Г-образное разрезное кольцо 1, резиновый валик в пазу фланца камеры, седло фланца крышки 4, кронштейн 11, подвеску 12, ролики 14 и полуоси 15, рукоятку 16, секторы 17 и 18, связанные с роликами 14, штыри, контактирующие с пазами сектора 17, подпружиненные защелки со штырями. 3 ил.
