Способ пайки

СПОСОБ ПАЙКИ, включающий установку уровня припоя в ванне выше слоя капиллярно-пористого материала, отключение магнитного поля, отвод припоя до соприкосновения нижней части слоя плавающего капиллярно-пористого материала с магнитной системой, прижатие изделия к слою ферромагнитного капиллярно-пористого материала, отличающийся тем, что, с целью интенсификации процесса проникновения припоя в протяженные вертикальные зазоры, изделие размещают на поверхности расплавленного припоя, гранулам капиллярно-пористого материала сообщают колебательные и вращательные движения до момента прижатия изделия к капиллярно-пористому слою.

Изобретение относится к пайке, в частности к способу пайки изделий с монтажом на поверхности, а также собранных на многослойных печатных платах, и может быть использовано в радиотехнической, электронной и других отраслях промышленности.
Целью изобретения является интенсификация процесса проникновения припоя в протяженные вертикальные зазоры.

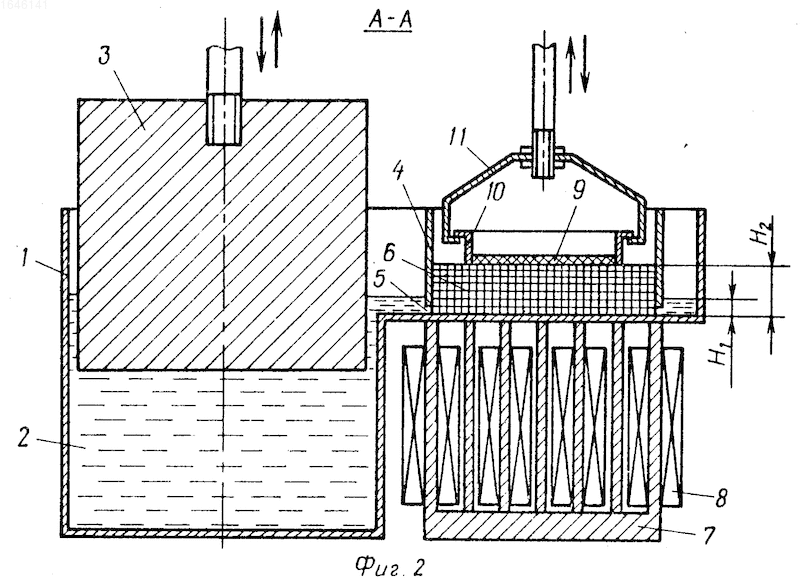

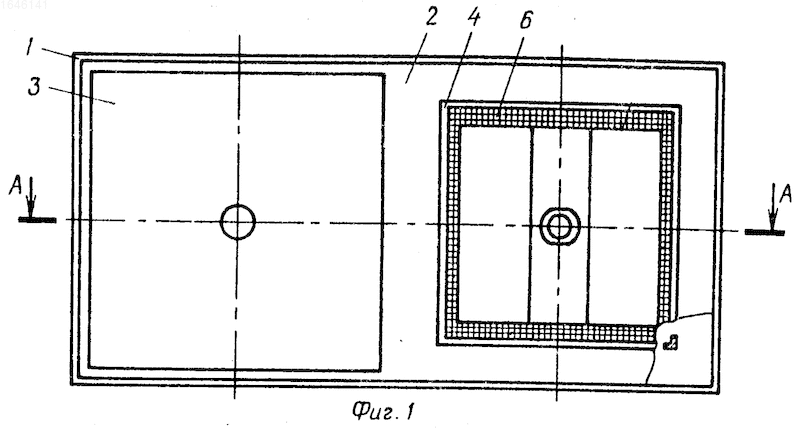

На фиг. 1 показан вариант устройства; на фиг. 2 - разрез А-А на фиг. 1.
Устройство содержит общую ванну 1, в которой размещены припой 2, вытеснитель 3 и рабочая ванна 4 с зазором 5 у дна, капиллярно-пористый материал 6, а также источник магнитного поля - электромагнит, расположенный под ее дном, состоящим из сердечника 7 и обмотки 8.
В исходном состоянии офлюсованное изделие 9, установленное в технологическую емкость 10, размещено в захвате 11 и расположено в крайнем верхнем положении над поверхностью припоя 2 рабочей ванны 4, вытеснитель 3 - в нижнем положении. Уровень припоя 2 выше притянутого электромагнитом к дну рабочей ванны 4 слоя капиллярно-пористого материала 6.
Способ осуществляют следующим образом.
Опускают с помощью захвата 11 изделие 9 до контакта при припоем 2. Затем отключают магнитное поле путем обеспечения обмотки 8 электромагнита. На всплывший слой капиллярно-пористого материала 6 воздействуют прерывистым разнополярным магнитным полем для придания колебательного и вращательного движения, которые прекращают после упора изделия 9 в жесткий каркас капиллярно-пористого материала.
Всплывший слой капиллярно-пористого материала 6 вместе с плавающим изделием 9 далее опускают путем подъема вытеснителя 3 и из общей ванны 1 до усадки капиллярно-пористого материала на дно рабочей ванны 4 и упора изделия 9 в жесткий каркас капиллярно-пористого материала (припой стекает через зазор 5 из рабочей ванны 4). При этом уровень припоя 2 стабилизируют на высоте Н₁, меньшей высоты Н₂ - расстояния от дна ванны до паяемой поверхности, тем самым задают степень насыщения капиллярно-пористого материала 6 припоем 2. Выдерживают изделие 9 в крайнем нижнем положении, включают магнитное поле путем подачи тока в обмотку 8 электромагнита, тем самым при подъеме с помощью захвата 11 изделия очищают его от гранул капиллярно-пористого материала 6. После кристаллизации припоя 2 изделие 9 с технологической емкостью 10 извлекают из находящегося в крайнем верхнем положении захвата 11 и передают на следующую операцию.
При вращении и колебании гранул капиллярно-пористого материала 6 возникают микропотоки припоя 2, которые интенсифицируют его проникновение в протяженные паяемые зазоры изделия.
Рабочая ванна 4 крепится к дну по углам и имеет зазор 5 по боковым стенкам у дна, ширина которого должна быть не более диаметра гранул капиллярно-пористого материала 6, например при диаметре гранул капиллярно-пористого материала, равном 2,5 мм, ширина зазора 5 выбирается 1,5 мм. Это обеспечивает, с одной стороны, удерживание гранул капиллярно-пористого материала в рабочей ванне 4 при стекании припоя, а с другой - небольшое гидравлическое сопротивление текущему припою - малое время заполнения и опорожнения рабочей ванны 4.
Захват 11 выполняет функцию поддерживания технологической емкости 10 только снизу, т.е. только до соприкосновения изделия 9 с поверхностью припоя 2 и при подъеме технологической емкости 10 с изделием. Это обеспечивает свободное плавание изделия в технологической емкости 10 на поверхности припоя.
В качестве капиллярно-пористого материала 6 используются шарики для подшипников из стали ШХ 15 диаметром орт 0,5 до 3,5 мм, размер которых выбирается в зависимости от расстояний между токопроводящими проводниками и шириной изделия. Такие шарики, находясь большую часть времени в постоянном магнитном поле (притянутых к дну рабочей ванны 4), намагничиваются, что обеспечивает эффективное воздействие на них прерывистым разнополярным магнитным полем и создание жесткого каркаса капиллярно-пористого материала 6. Это, в свою очередь, гарантирует интенсификацию движения припоя 2 при смачивании паяемых зазоров и при отсосе (отводе) его с изделия 9.
Предлагаемое техническое решение обеспечивает повышение качества нанесения припоя на изделия с монтажом на поверхности, а также собранных на многослойных печатных платах.
Изобретение относится к пайке, в частности к способу пайки изделий с монтажом на поверхности, а также собранных на многослойных печатных платах, и может быть использовано в радиотехнической, электронной и других отраслях промышленности. Целью изобретения является интенсификация процесса проникновения припоя в протяженные вертикальные зазоры. Изделие опускают до контакта с припоем 2, затем отключают магнитное поле. Всплывший слой капиллярно пористого материала (КПМ) вместе с плавающим изделием 9 далее опускают до усадки капиллярно-пористого материала на дно рабочей ванны и упора изделия в жесткий каркас капиллярно-пористого материала. Выдерживают изделие в крайнем нижнем положении, включают магнитное поле, при подъеме изделия очищают его от частиц КПМ. На всплывший слой КПМ воздействуют прерывистым разнополярным магнитным полем для придания частицам КПМ колебательного и вращательного движений. Способ обеспечивает повышение качества нанесения припоя и проникновения его в зазоры. 2 ил.
