Номер патента: 1614208

Авторы: Соколов, Юрченко, Кокорин

Формула

ИСКУССТВЕННЫЙ ЖЕЛУДОЧЕК СЕРДЦА, содержащий куполообразный корпус с входным и выходным патрубками, в котором расположены эластичная бесшовная камера для крови и пневмокамера, разделенные гибкой диафрагмой, причем пневмокамера закрыта крышкой с патрубком для пневмопривода, отличающийся тем, что, с целью уменьшения тромбообразования путем закрутки потока крови, он снабжен трубопроводом, в патрубке для пневмопривода установлена дроссельная шайба, стенка камеры для крови, обращенная к корпусу, прикреплена к нему, на внутренней поверхности корпуса от его вершины к основанию выполнены спиралевидные канавки, образующие со стенкой камеры для крови полости, которые через трубопровод выходят в патрубок для пневмопривода перед дроссельной шайбой.

Описание

Изобретение относится к медицинской технике, точнее к устройствам для частичной или полной замены функции желудочков сердца.
Цель изобретения - снижение тромбообразования путем закрутки потока крови.

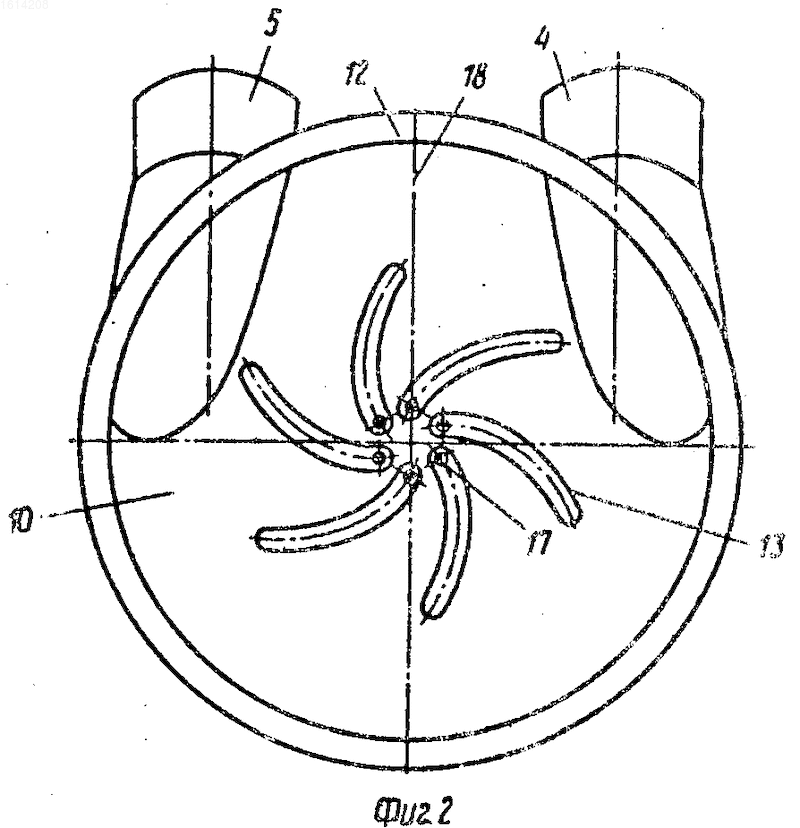

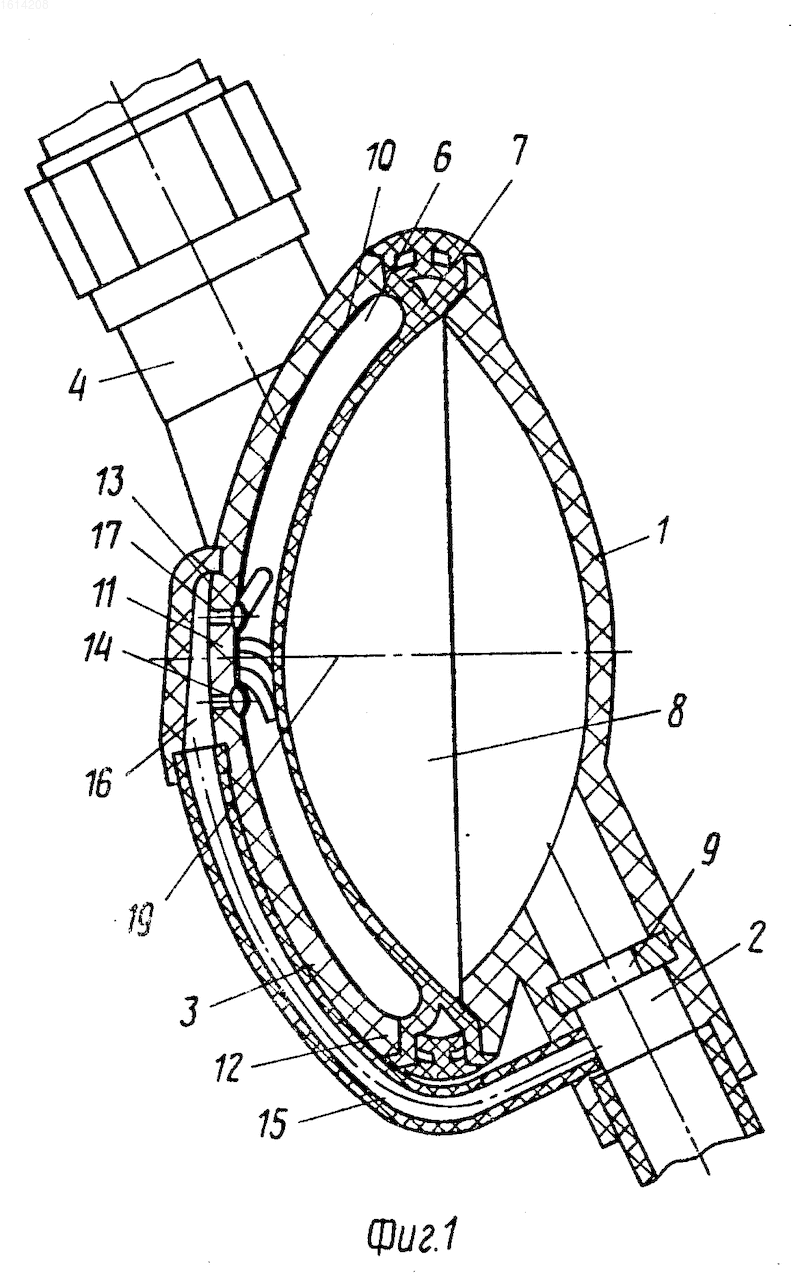

На фиг. 1 изображен искусственный желудочек сердца в разрезе в конце фазы нагнетания; на фиг. 2 - вид на корпус желудочка сердца со стороны камеры для крови.
Искусственный желудочек сердца содержит крышку 1 с патрубком 2 для пневмопривода (на чертеже не показан) и куполообразный корпус 3 с входным 4 и выходным 5 патрубками, внутри которого расположены выполненная в виде бесшовного эластичного мешка камера 6 для крови и отделенная от нее с помощью гибкой куполообразной диафрагмы 7 пневмокамера 8. В патрубке 2 установлена дроссельная шайба 9. На внутренней поверхности 10 корпуса 3 от его вершины 11 к основанию 12 выполнены спиралевидные канавки 13. Одна стенка камеры 6 прикреплена к поверхности 10 и образует с канавками 13 замкнутые полости 14, а другая соединена с обращенной к корпусу 3 поверхностью диафрагмы 7. Полости 14 сообщены с патрубком 2 с помощью трубопровода 15 кольцевой камеры 16 и отверстий 17, выполненных в стенке корпуса 3. Трубопровод 15 выходит в патрубок 2 перед дроссельной шайбой 9.
Для лучшего омывания прикрепленной к корпусу 3 стенки камеры 6 оси патрубков 4 и 5 направлены под углом к плоскости основания 12 корпуса 3, а наиболее удаленные от оси 18 корпуса 3 участки внутренней поверхности патрубков 4 и 5 касательны к внутренней поверхности 10 корпуса 3.
Для предотвращения турбулизации кровотока в фазе нагнетания крови спиралевидные канавки 13 закручены по часовой стрелке (см. фиг. 2), в результате чего направления вращения кровотока в камере 6 в фазах всасывания и нагнетания крови совпадают. Размер шайбы 9 выбирается с таким расчетом, чтобы давление газа в фазе нагнетания в полости 14 превышало давление газа в пневмокамере 8 (при толщине стенки камеры 6 0,1- 0,15 мм давление газа в полости 14 должно превышать давление газа в пневмокамере 8 на 20-30 мм рт. ст.).
Искусственный желудочек сердца работает следующим образом. В фазе всасывания крови пневмокамера 8 и полости 14 сообщаются с источником разрежения. В результате в начале внутрь канавок 13 прогибаются стенки камеры 6, так как объем полостей 14 меньше объема пневмокамеры 8, а затем в сторону крышки 1 прогибается диафрагма 7 и прикрепленная к ней стенка камеры 6. Вследствие этого камера 6 через патрубок 4 заполняется кровью, причем благодаря описанному выше расположению патрубка 4 кровоток закручивается вокруг оси 19 корпуса 3, что способствует лучшему омыванию стенок камеры 6 и предотвращает образование в ней застойных зон в этой фазе работы желудочка.
В фазе нагнетания крови пневмокамера 8 и полости 14 сообщаются с источником избыточного давления. В результате давление газа в них повышается. Однако вследствие того, что газ в пневмокамеру 8 натекает через дроссельную шайбу 9, давление газа в ней меньше, чем давление газа в полостях 14. В силу этого стенки камеры 6 расположенные над канавками 13, выгибаются внутрь камеры 6, образуя спиралевидные выступы на поверхности 10. В это же время диафрагма 7 прогибается внутрь камеры 6. В результате кровоток, натекая на спиралевидные выступы, закручивается, причем благодаря описанному выше направлению закрутки канавок 13 направление вращения кровотока в камере 6 вокруг оси 19 в этой фазе работы желудочка совпадает с направлением вращения кровотока в фазе всасывания крови. В результате предотвращается турбулизация кровотока и улучшается омывание стенок камеры 6 в фазе нагнетания крови. Кроме этого, благодаря расположению патрубка 5 улучшаются условия входа кровотока в него.
Изобретение относится к медицинской технике, а именно к устройствам для частичного или полного замещения функции желудочков сердца, и уменьшает тромбообразование. Цель изобретения - снижение тромбообразования путем закрутки потока крови в желудочке. Искусственный желудочек сердца содержит крышку 1 с патрубком 2 для пневмопривода, корпус 3 с входным 4 и выходным патрубками, камеру 6, диафрагму 7 и пневмокамеру 8. В патрубке 2 установлена шайба 9. На внутренней поверхности 10 корпуса 3 от его вершины 11 к основанию 12 выполнены спиралевидные канавки 13. Одна стенка камеры 6 прикреплена к поверхности 10 и образует с канавками 13 полости 14, а другая прикреплена к диафрагме 7. Полости 14 сообщены с патрубком 2 перед шайбой 9 с помощью трубопровода 15. Для лучшего омывания стенок камеры 6 патрубки направлены под углом к основанию 12, а часть их внутренних поверхностей касательна к поверхности 10. Для предотвращения турбулизации и обеспечения подкрутки кровотока в фазе нагнетания крови канавки 13 закручены по часовой стрелке, в результате чего направления вращения кровотока в камере 6 в фазах всасывания и нагнетания совпадают. Благодаря этому снижается гемолиз и уменьшается тромбообразавание.
