Способ получения герметизирующего покрытия датчиков
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ПОЛУЧЕНИЯ ГЕРМЕТИЗИРУЮЩЕГО ПОКРЫТИЯ ДАТЧИКОВ, включающий смешение раствора полиметилфенилсилоксана в ароматическом углеводородном растворителе
-аминопропилтриэтоксисилана, обработку состава ультразвуковым полем с частотой 15 25 кГц, нанесение его на датчик и отверждение покрытия, отличающийся тем, что, с целью получения покрытия холодного отверждения, имеющего высокую работоспособность в условиях циклического воздействия повышенных температур, в состав дополнительно вводят предварительно осветленный 20 25%-ный раствор полиметилсилазана в ароматическом углеводородном растворителе, взятый в количестве 5 10% от массы полиметилфенилсилоксана, доводят концентрацию состава доя 15 20 мас. помещают датчик после обработки состава ультразвуковым полем в течение 2 3 мин в состав, проводят обоработку ультразвуковым полем в течение 2 3 мин, повышают концентрацию состава до 30 35 мас. проводят обработку ультразвуковым полем в течение 3 6 мин, извлекают датчик и отверждают покрытие в течение 24 36 ч.
Описание
Целью изобретения является получение покрытия холодного отверждения, имеющего высокую работоспособность в условиях циклического воздействия повышенных температур.
П р и м е р 1. Раствор полимерного состава с начальной концентрацией 17 мас. готовят следующим образом. В полиметилфенилсилоксан разветвленной структуры (кремнийорганический лак КО-921, ГОСТ 16508-70), взятый в количестве 229,67 г, вводят 17,3 г предварительно приготовленного отвердителя и перемешивают в течение 15 с. В полученный таким образом полимерный состав вводят 0,1 г
-аминопропилтриэтоксисилана (продукт АГМ-9, ТУ 6-62-724-77) и перемешивают в течение 15 с. В результате получают 247,07 г полимерного состава.Отвердитель представляет собой 23 мас.-ный толуольный раствор полиметилсилазана. Для его получения 5,1 г полиметилсилазана (продукт МСН-7-80, ТУ 6-02-991-75, в исходном состоянии 78 мас.-ный толуольный раствор полиметилсилазана) растворяют при перемешивании в течение 20 с в 12,2 г толуола. После чего раствор осветляют в процессе его выдержки при комнатной температуре в течение 6 сут.
От полученных 247,07 н полимерного состава отливают 139,5 г и растворяют остаток (107,57 г) в 525 г толуола при перемешивании в течение 15 с. Раствор имеет начальную концентрацию полимерного состава, равную 17 мас. Раствор заливают в ультразвуковую установку УЗУ-0,025 и обрабатывают ультразвуковым полем с частотой 19,5 кГц в течение 2 мин. В раствор помещают датчик с соединительным кабелем и продолжают озвучивание в течение 3 мин. Добавляют в раствор 139,5 г предварительно отделенного полимерного состава, после чего его концентрация в растворе принимает значение 32 мас. Продолжают озвучивание раствора с помещенным в него датчиком в течение 4 мин, по окончании которого обработку ультразвуковым полем прекращают. Извлекают из раствора датчик с нанесенным на него покрытием. Осуществляют отверждение покрытия в результате его выдержки при комнатной температуре в течение 24 ч. В качестве растворителя могут быть также использованы бензол и ксилол

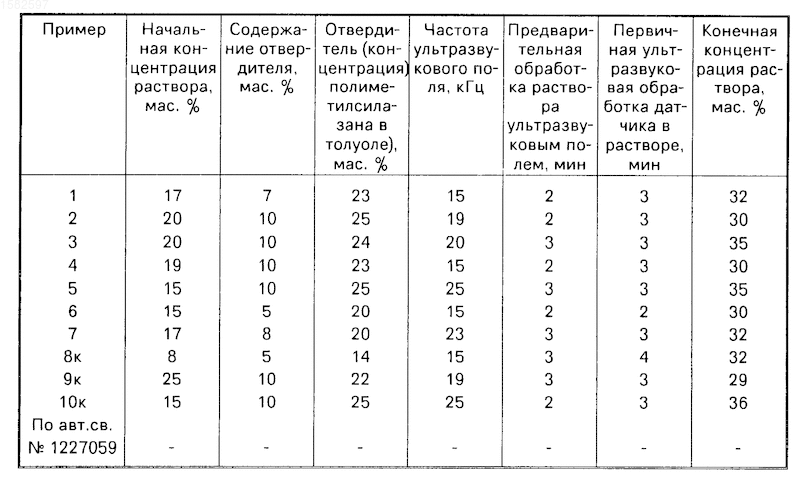

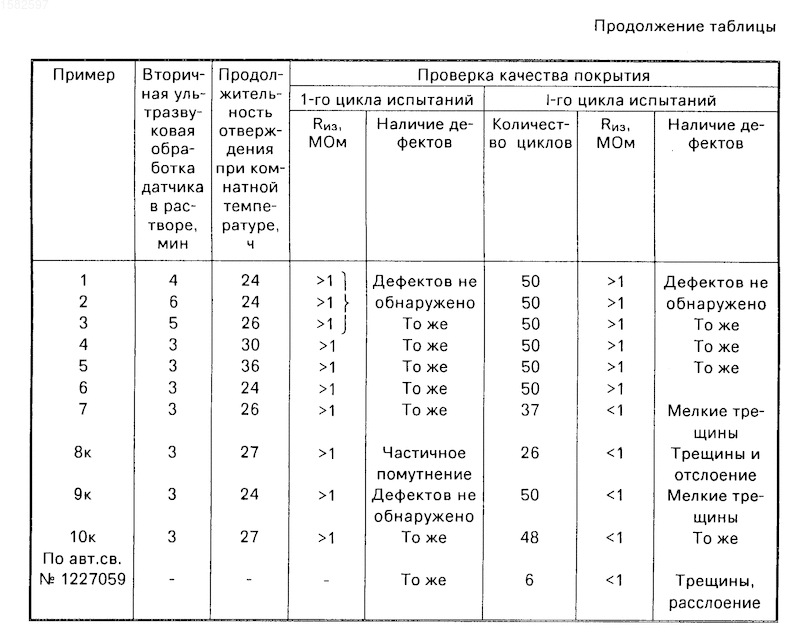

Другие примеры выполнения способа и результаты испытания приведены в таблице. За один цикл испытания принят нагрев датчик до температуры 250оС и последующее охлаждение до комнатной температуры. В качестве критерия принято сопротивление изоляции Rиз > 1 МОм и отсутствие на поверхности покрытия дефектов, помутнения, трещин.
Изобретение относится к способам получения герметизирующих покрытий датчиков, служащих для регистрации изменений физико-механических показателей при повышенной температуре. Изобретение позволяет получать покрытие холодного отверждения, имеющее высокую работоспособность в условиях циклического воздействия повышенных температур после 50 циклов нагрева датчика с покрытием до 250°С и охлаждения до комнатной температуры покрытие не имеет дефектов и его сопротивление изоляции составляет более 1 МОм. Способ осуществляют следующим образом. В раствор в ароматическом углеводородном растворителе полиметилфенилсилоксана (лак КО 921) вводят предварительно осветленный 20 25% -ный раствор в ароматическом углеводородном растворителе полиметилсилазана в количестве 5 10 мас. в расчете на 100 мас. полиметилфенилсилоксана и 0,04 мас.
аминопропилтриэтоксисилана (продукт АГМ-9), доводят концентрацию состава до 15 20 мас. проводят его обработку ультразвуковым полем с частотой 15 25 кГц в течение 2 3 мин и помещают в состав датчик. Затем обрабатывают состав с датчиком ультразвуковым полем в течение 2 3 мин, повышают концентрацию состава до 30 35 мас. введением не разбавленного состава, проводят еще раз обработку ультразвуковым полем в течение 3 6 мин, извлекают датчик и отверждают покрытие в естественных условиях в течение 24 36 ч. 1 табл. Рисунки
Заявка
4441543/05, 04.04.1988
Шамраков А. Л, Кулакова Л. В, Бобрышев А. Н
МПК / Метки
МПК: C08J 3/28, C09D 143/04, H01L 21/56
Метки: герметизирующего, датчиков, покрытия
Опубликовано: 20.11.1995
