Способ измерения линейных перемещений
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1572179
Автор: Четвериков
Формула
СПОСОБ ИЗМЕРЕНИЯ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ, заключающийся в том, что возбуждают генерацию продольных мод лазерного излучения в двух оптически связанных резонаторах пропорционально преобразуют линейное перемещение в изменение частот мод одного из резонаторов, преобразуют мощность лазерного излучения в электрический сигнал, измеряют частоты электрического сигнала и определяют перемещение по измеренной частоте, отличающийся тем, что, с целью повышения точности и увеличения динамического диапазона измерений, из диэлектрического сигнала выделяют первый и второй сигналы с частотами межмодовых биений первого и второго резонаторов соответственно и третий сигнал с частотой, равной разности межмодовых частот первого и второго резонаторов, задерживают третий сигнал, модулируют по амплитуде первый и второй сигналы третьим сигналом, модулируют модулированными сигналами добротность резонаторов, а перемещение определяют по изменению частоты третьего сигнала.
Описание
Цель изобретения - повышение точности за счет подавления флуктуаций разностной частоты и увеличение динамического диапазона измерений за счет обеспечения работоспособности при многомодовой генерации.

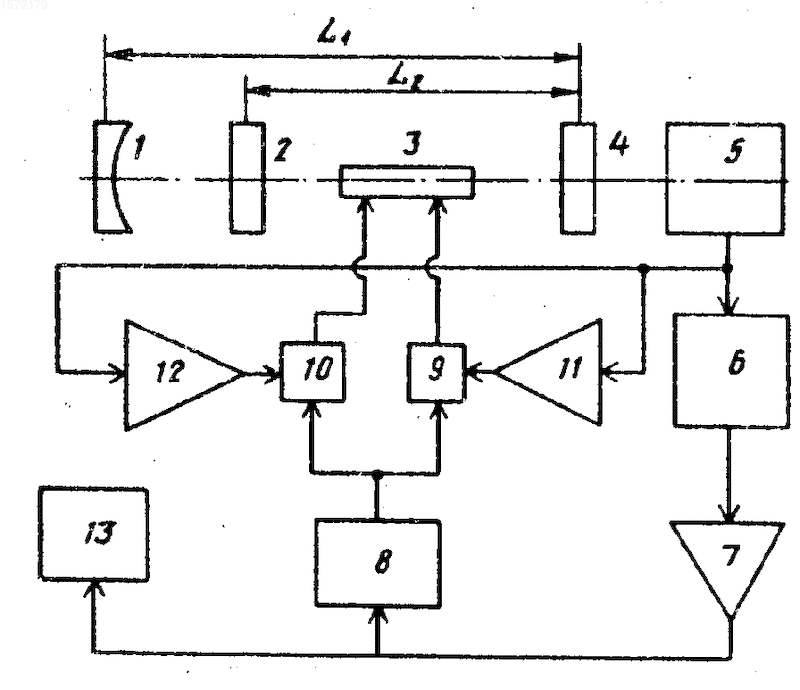

На чертеже представлена структурная схема устройства, реализующего способ.
Устройство состоит из оптически связанных зеркала 1, предназначенного для механической связи с контролируемым объектом, полупрозрачного зеркала 2, полупроводникового активного элемента 3, выходного зеркала 4 и фотоприемника 5, последовательно соединенных детектора 6, вход которого подключен к выходу фотоприемника 5, широкополосного усилителя 7, линии 8 задержки и амплитудного модулятора 9, выход которого подключен к первому входу элемента 3, амплитудного модулятора 10, включенного между выходом линии 8 и вторым входом элемента 3, широкополосного усилителя 11, включенного между выходом фотоприемника 5 и вторым входом модулятора 9, узкополосного усилителя 12, включенного между выходом фотоприемника 5 и вторым входом модулятора 10, и цифрового частотомера 13, вход которого подключен к выходу усилителя 7.
Способ осуществляется следующим образом.
В двухрезонаторной лазеpной системе, образованной зеркалами 1, 2 4 и элементом 3, возбуждаются две группы продольных типов колебаний с межмодовыми интервалами
1 = С/2L1 и 2 = C/2L2, где С - скорость света, L1, L2 - длины первого, и второго резонаторов соответственно. На фотоприемнике 5 выделяются сигналы на межмодовых частотах. Сигнал с частотой 1 поступает на второй вход модулятора 9 через усилитель 11, полоса которого
ограничена сверху, < 2. Сигнал с частотой 2 , не зависящей от измеряемого перемещения, поступает на второй вход модулятора 10 через узкополосный усилитель 12. На выходе детектора 6 выделяется сигнал с частотой
= 2 - 1, зависящий от измеряемого перемещения, который усиливается усилителем 7, задерживается линией 8 задержки и подается на первые входы модуляторов 9 и 10, в которых данный сигнал модулирует сигналы с частотами 1 и 2 соответственно. Модулированные сигналы подаются на активный элемент 3, модулируя уровень накачки. При этом происходит взаимное захватывание мод в синхронный режим третьего порядка. Задержка сигнала с частотой на время
обеспечивает подавление флуктуаций с характерными временами фл < . (56) Застрогин Ю. Р. Прецизионные измерения параметров движения с использованием лазера. - М. : Машиностроение, 1986, с. 272.Изобретение относится к контрольно-измерительной технике. Цель изобретения - повышение точности за счет подавления флуктуаций разностной частоты и увеличение диапазона измерений за счет обеспечения работоспособности при многомодовой генерации. Способ заключается в выделении межмодовых разностных частот двух резонаторов, длина одного из которых модулируется контролируемым перемещением, выделении разности частот основных мод двух резонаторов, задержки сигнала с частотой, равной разности частот основных мод резонаторов, и модуляции добротности выделенными частотами. При этом происходит взаимное захватывание мод в синхронный режим третьего порядка, что позволяет измерять перемещение в режиме многомодовой генерации с одновременным подавлением флуктуаций разностных частот. 1 ил.
