Способ измерения линейных перемещений
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1572178
Автор: Четвериков
Формула
СПОСОБ ИЗМЕРЕНИЯ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ, заключающийся в том, что возбуждают генерацию лазерного излучения в двух оптически связанных резонаторах при обеспечении генерации по одной продольной моде в каждом резонаторе, пропорционально преобразуют линейное перемещение в изменение частоты одной из мод, преобразуют мощность лазерного излучения в электрический сигнал, а величину линейного перемещения определяют по изменению частоты электрического сигнала, отличающийся тем, что, с целью повышения точности, электрический сигнал задерживают и модулируют задержанным сигналом добротность резонаторов.
Описание
Цель изобретения - повышение точности за счет подавления флуктуаций разностной частоты.

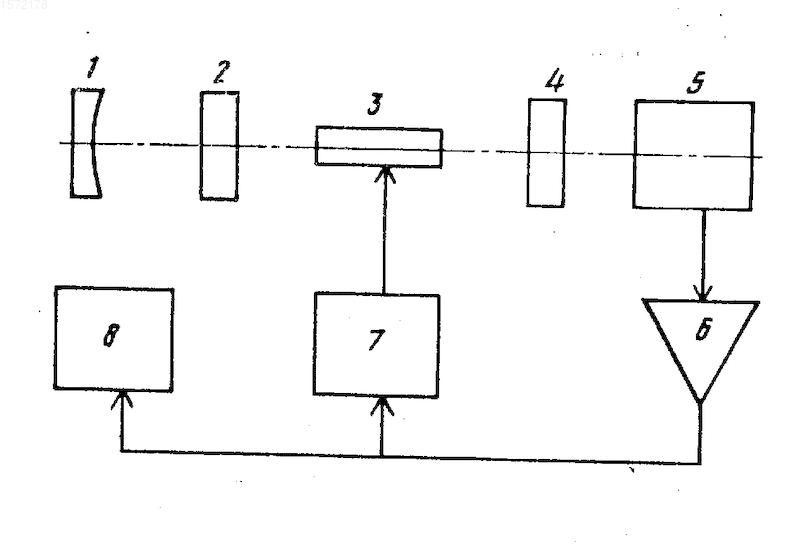

На чертеже представлена стpуктурная схема устройства, реализующего способ.
Устройство состоит из оптически связанных зеркала 1, предназначенного для механической связи с контролируемым объектом, полупрозрачного зеркала 2, полупроводникового активного элемента 3, выходного зеркала 4 и фотоприемника 5, последовательно соединенных широкополосного усилителя 6, вход которого подключен к выходу фотоприемника 5, и линии 7 задержки, выход которой подключен к модулирующему входу элемента 3, и цифрового частотомера 8, вход которого подключен к выходу усилителя 6.
Способ осуществляют следующим образом.
В двухрезонаторной лазерной системе, состоящей из элемента 3 и зеркал 1, 2 и 4, осуществляется генерация лазерного излучения двух мод на оптических частотах
1 и 2. В этом случае на выходе фотоприемника присутствует сигнал
= 2- 1, пропорциональный величине измеряемого перемещения зеркала 1. Данный сигнал усиливается усилителем 6, задерживается в линии 7 на время
и подается на элемент 3, модулируя уровень накачки. При этом происходит взаимное захватывание мод в синхронный режим второго порядка. При таком режиме генерации подавляются флуктуации частот мод трехзеркального резонатора с характерными временами рл < . (56) Застрогин Ю. Р. Прецизионные измерения параметров движения с использованием лазера. - М. : машиностроение, 1986, с. 272.Изобретение относится к контрольно-измерительной технике. Цель изобретения - повышение точности за счет подавления флуктуаций разностной частоты. Способ заключается в выделении сигнала разностной частоты двух мод лазерной двухрезонаторной системы, частота одной из мод модулируется контролируемым перемещением, и модуляции добротности лазерной системы задержанным разностным сигналом. При этом происходит захват мод в синхронизм второго порядка, что позволяет подавить флуктуации разностной частоты. 1 ил.
