Способ раскряжевки и сортировки лесоматериалов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1564889
Автор: Торопов
Формула
Способ раскряжевки и сортировки лесоматериалов, включающий размещение лесоматериалов на подающем устройстве, поперечное перемещение к пилам, раскрой и сортировку, отличающийся тем, что, с целью повышения выхода качественных сортиментов, лесоматериалы размещают на подающем устройстве по разные стороны относительно плоскости пилы на расстоянии друг от друга в направлении поперечного перемещения на пилы, превышающем наибольший диаметр торца, и одновременно с поперечным перемещением лесоматериалам придают продольно-встречное перемещение, равное соответствующей величине отпиливаемого сортимента.
Описание
Целью изобретения является повышение выхода качественных сортиментов

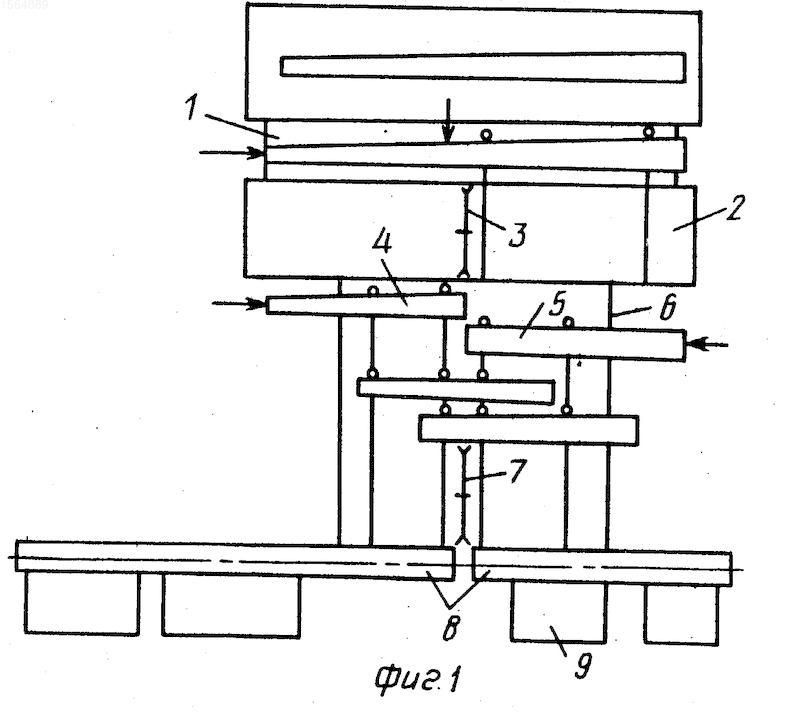

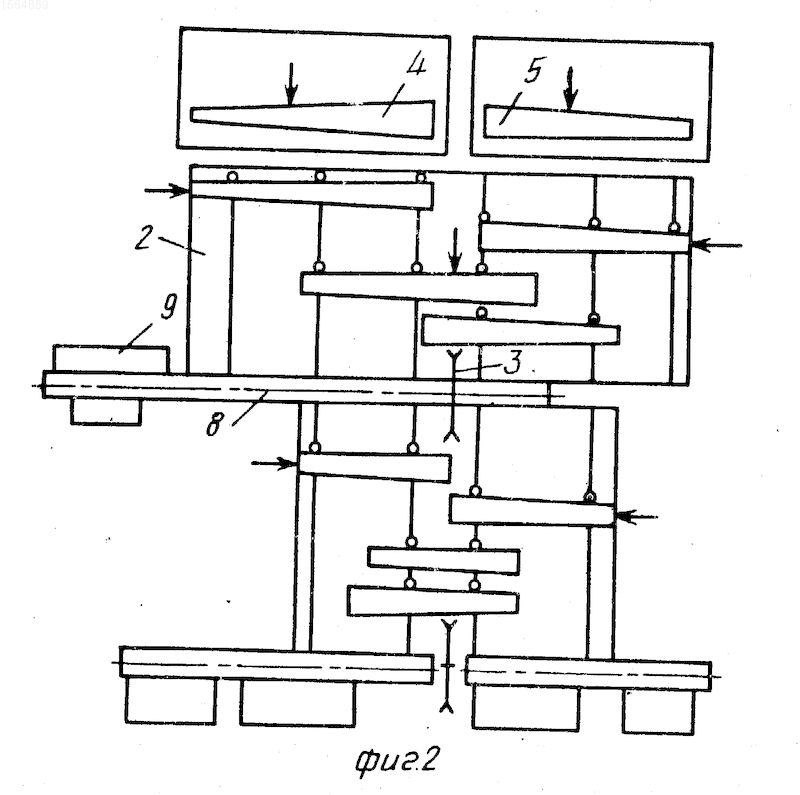

На фиг. 1 схема реализации способа с одним разделительным устройством; на фиг. 2 то же, с двумя разделительными устройствами.
Способ раскряжевки и сортировки лесоматериалов осуществляют следующим образом.
Лесоматериал поштучно подается от одного разделительного устройства в ориентирующее устройство 1 раскряжевочной установки. Далее лесоматериал с помощью подающего устройства 2 надвигается на пилу 3. При этом лесоматериалу сообщается поперечное перемещение. Происходит раскрой. Лесоматериал делится на две части 4 и 5, которые размещаются на подающем устройстве 6 по разные стороны от пилы 7, следующей по ходу. Соответственно каждая часть подающим устройством 6 перемещается в направлении поперечного перемещения, размещаясь друг относительно друга на расстоянии, превышающем наибольший диаметр торца. Далее происходит продольно-встречное перемещение, соответствующее длине отпиливаемого сортимента. Одновременно продольновстречным частям 4 и 5 лесоматериала придают поперечное перемещение, в результате которого происходит надвигание на пилу 7. Осуществляется очередной раскрой.
Отпиленные отрезки выносными транспортерами 8 перемещаются в продольном направлении, где происходит сортировка путем сбрасывания в карманы накопители 9 соответствующих сортиментов.
Способ раскряжевки лесоматериала может быть осуществлен и таким образом (фиг.2).
Части 4 и 5 лесоматериала поштучно от двух разделительных устройств подающим устройством 2 в направлении поперечного перемещения размещаются друг относительно друга на расстоянии, превышающем наибольший диаметр торца, поперечно-встречным продольным движением. Одновременно лесоматериалы перемещаются на соответствующие длины отпиливаемых отрезков. После этого поперечным перемещением части 4 и 5 лесоматериала надвигаются на пилу 3. Отпиленные отрезки падают в люки, а выносным транспортером 8 перемещаются в продольном направлении и сбрасываются в карманы-накопители 9 Процесс повторяется до полной раскряжевки лесоматериала.
Изобретение позволяет повысить производительность раскряжевки в 1,5 2 раза, снизить энергоемкость процесса раскряжевки, увеличить качество раскряжевки за счет сохранения индивидуального метода раскроя.
Изобретение относится к лесной, целлюлозно-бумажной и деревообрабатывающей промышленности. Целью изобретения является повышение выхода качественных сортиментов. Лесоматериал с помощью подающего устройства 2 надвигается на пилу 3. Лесоматериалу при этом сообщается поперечное перемещение. Лесоматериал делится на две части 4 и 5. Они размещаются на подающем устройстве 6 по разные стороны от пилы 7. Каждая часть подающим устройством перемещается в поперечном направлении с размещением их друг относительно друга на расстоянии, превышающем наибольший диаметр торца. Далее происходит продольно-встречное перемещение, соответствующее длине отпиливаемого сортимента. Одновременно поперечным перемещением части 4 и 5 надвигают на пилу 7. Отпиленные отрезки выносными транспортерами 8 перемещаются в продольном направлении, происходит сортировка. 2 ил.
Рисунки
Заявка
4364183/15, 21.12.1987
Марийский политехнический институт им. А. М. Горького
Торопов А. С
МПК / Метки
Метки: лесоматериалов, раскряжевки, сортировки
Опубликовано: 20.07.1996
Код ссылки
<a href="https://patents.su/0-1564889-sposob-raskryazhevki-i-sortirovki-lesomaterialov.html" target="_blank" rel="follow" title="База патентов СССР">Способ раскряжевки и сортировки лесоматериалов</a>
