Полимерный изолятор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ПОЛИМЕРНЫЙ ИЗОЛЯТОР, содержащий стеклопластиковый стержень, охваченный защитной оболочкой, расположенные по концам стержня металлические оконцеватели и экран, выполненный в виде по меньшей мере одного тороида, отличающийся тем, что, с целью повышения срока службы и надежности путем исключения воздействия частичных разрядов, радиус, одного из тороидов выбран из соотношения Rэмин
0,11U (1,205 0,205U), но не более Rэ макc 0,2 + 0,11 U (1,205 0,205U), при этом центр тороида расположен на расстоянии от торца оконцевателя
Hэмин Rэмин / (1,45 0,05U), но не более
Hэмакс Rэмакс / (1,40 0,05U),
где U коэффициент, зависящий от класса напряжения;
U 1 для класса напряжения 330 кВ;
U 2 для класса напряжения 500 кВ;
U 3 для класса напряжения 750 1150 кВ.
Описание
Целью изобретения является повышение срока службы и надежности за счет исключения воздействия частичных разрядов.

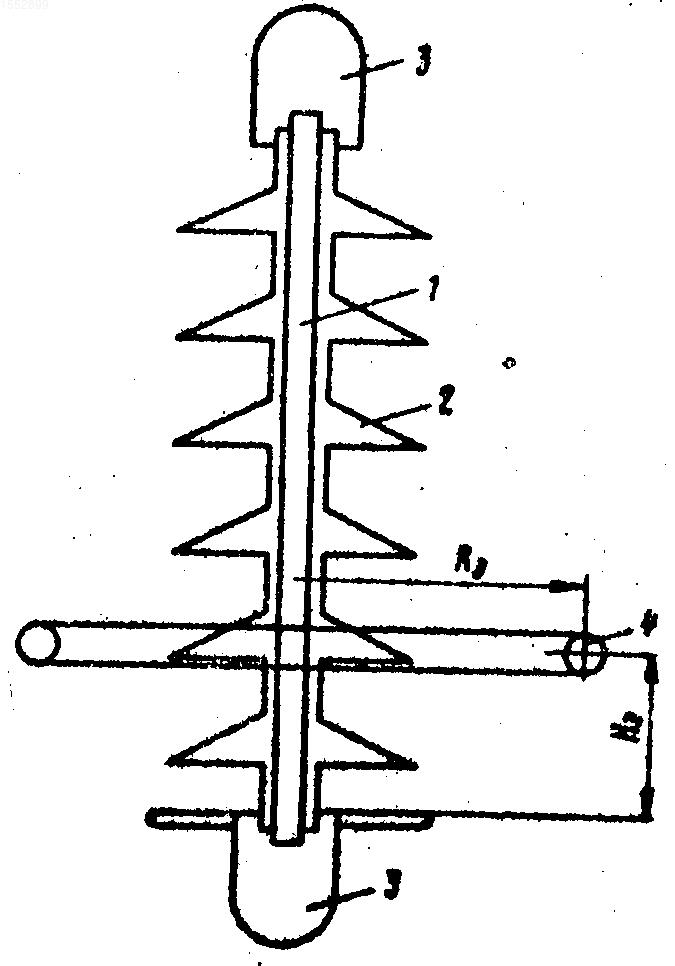

На чертеже изображен изолятор, общий вид.
Полимерный изолятор содержит стеклопластиковый стержень 1, покрытый защитной оболочкой 2 из полимерного материала, по концам которого расположены металлические оконцеватели 3, и экранирующее устройство 4 в виде тороида.
Для обеспечения допустимого уровня напряженности электрического поля в стеклопластиковом стержне радиус тороида выбран из соотношения Rдмин
0,11.V(1,205-0,205V), но не более Rэмакс 0,02+0,11V (1,205-0,205), при этом центр тороида расположен на расстоянии от торца оконцевателяHэ.мин
, но не болееHэ.макс=
где Rэ и Нэ выражены в метрах;V коэффициент, зависящий от класса напряжения;
V 1 для класса напряжения 330 кВ;
V 2 для класса напряжения 500 кВ;
V 3 для класса напряжения 750-1150 кВ.
Допустимый уровень напряженности электрического поля в стеклопластиковом стержне составляет 2,5 кВ/см и величина его определяется условием полного исключения частичных разрядов в стеклопластике основной причины старения стеклопластикового стержня, несущего всю основную электрическую и механическую нагрузку полимерного изолятора. Радиус трубы тороидального экрана выбирается, исходя из существующих требований по уровню радиопомех.
Выбор экранной арматуры в соответствии с вышеуказанными выражениями обеспечивает оптимальное распределение напряженности электрического поля в стеклопластиковом стержне полимерного изолятора вдоль его оси и повышение электрической прочности изоляторов на 330 кВ и выше.
Изобретение относится к электротехнике, в частности к изоляторам, используемым на линиях электропередач высокого, сверхвысокого и ультравысокого классов напряжения. Цель изобретения повышение срока службы и надежности за счет исключения воздействия частичных разрядов. Полимерный изолятор, включающий стеклопластиковый стержень 1, покрыт слоем защитной оболочки 2 из полимерного материала, по концам которого расположены металлические оконцеватели 3, и экранирующее устройство 4, содержащее по меньшей мере один тороид, радиус которого и местонахождение относительно оконцевателей определяется в зависимости от класса напряжения. Применение изобретения позволяет ограничить напряженность электрического поля в стеклопластике и улучшить распределение напряжения вдоль всего изолятора по классу напряжения 300 кВ и выше. 1 ил.
Рисунки
Заявка
4319407/07, 21.10.1987
Специальное конструкторско-технологическое бюро по изоляторам и арматуре Всесоюзного производственного объединения "Союзэлектросетьизоляция"
Аксенов В. А, Шумилов Ю. Н
МПК / Метки
МПК: H01B 17/20
Метки: изолятор, полимерный
Опубликовано: 10.09.1995
