Анкер
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
АНКЕР, включающий ствол с жестко закрепленными на нем на расстоянии друг от друга дисками, отличающийся тем, что, с целью повышения несущей способности анкера в вечномерзлом грунте, расстояние между дисками определено из условия
где h расстояние между дисками;
D диаметр диска;
d диаметр ствола;
m D/d;
R расчетное давление на мерзлый грунт на уровне верхнего из двух смежных дисков;
Rсд расчетное сопротивление мерзлого грунта сдвигу по грунту или грунтовому раствору в середине промежутка между смежными дисками;
Rсм расчетное сопротивление мерзлого грунта сдвигу по поверхности смерзания ствола в середине промежутка между смежными дисками.
Описание
Цель изобретения повышение несущей способности анкера в вечномерзлом грунте.

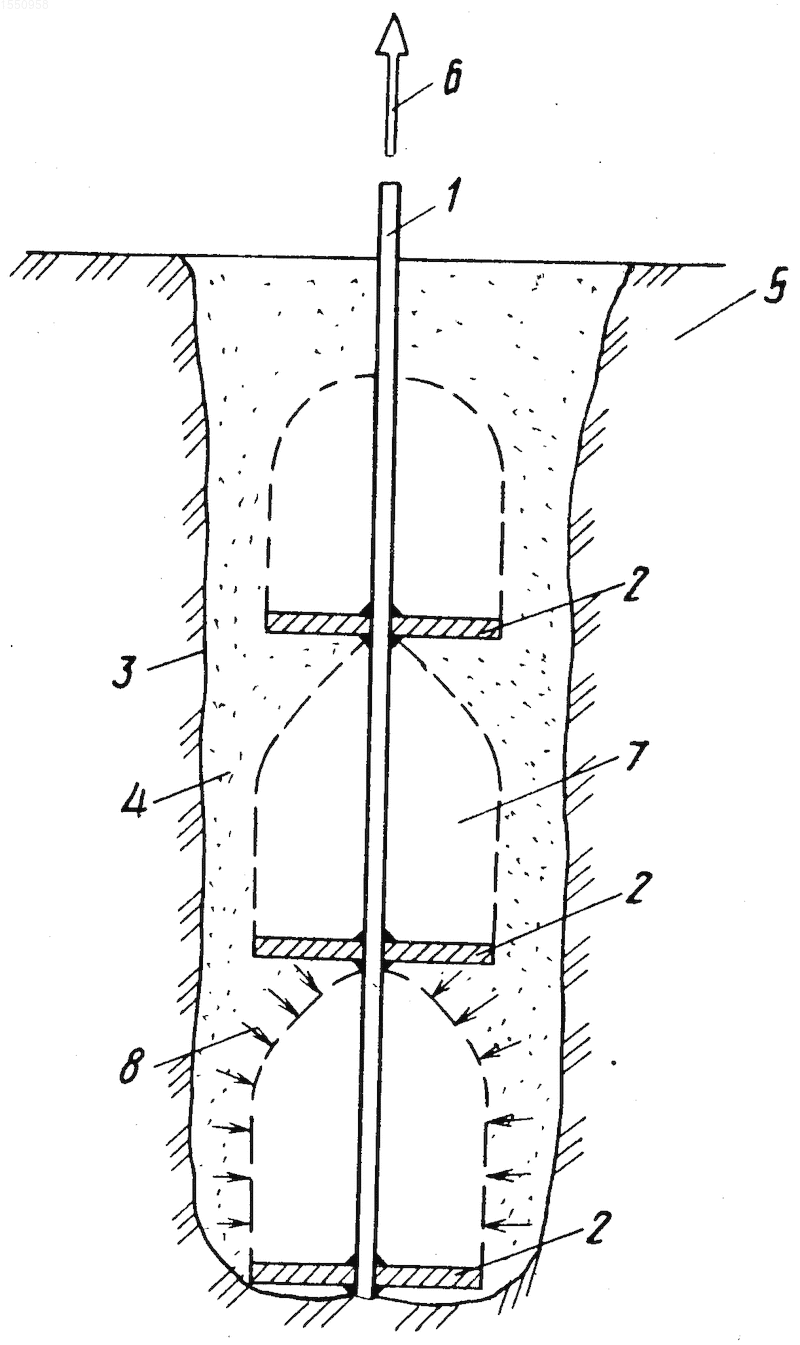

На чертеже изображен описываемый анкер, продольный разрез.
Анкер состоит из ствола 1, к которому жестко прикреплены диски 2. Анкер опускают в скважину 3, заполненную растепленным грунтовым раствором 4, образованным при прогреве или паропротайке вечномерзлого грунта 5. Скважина 3 может быть пробурена в вечномерзлом грунте 5, а затем заполнена водонасыщенным грунтовым раствором 4. После промерзания растепленной грунтовой массы 4 к анкеру прикладывают внешнюю нагрузку 6.
Под действием внешней нагрузки 6 диски 2 перемещаются вверх. При этом над ними образуются уплотненные грунтовые ядра 7, создающие силы сопротивления 8.
Оптимальное расстояние между смежными дисками 2 определяется из условия
h 0,25D
где h расстояние между дисками;D диаметр диска;
d диаметр ствола;
m D/d
R расчетное давление на мерзлый грунт на уровне верхнего из двух смежных дисков;
Rсд расчетное сопротивление мерзлого грунта сдвигу по грунту или грунтовому раствору в середине промежутка между смежными дисками;
Rсм расчетное сопротивление мерзлого грунта сдвигу по поверхности смерзания ствола в середине промежутка между смежными дисками.
При величине h, меньшей оптимальной, грунтовое ядро образуется не в полном объеме, несущая способность мерзлого грунта используется неполностью, при этом происходит сдвиг грунта только по боковой поверхности, проходящей через края диска, а величина сопротивления грунта нормальному давлению не используется. При этом несущая способность грунтового анкера уменьшается.
При величине h, большей оптимальной, часть грунта между дисками не принимает участия в работе системы грунт-анкер, что не позволяет полностью использовать несущую способность грунтового анкера.
Таким образом, предложенная конструкция анкера позволяет максимально повысить несущую способность.
Изобретение относится к конструкции анкера и позволяет повысить его несущую способность в вечномерзлом грунте. Анкер состоит из ствола 1 с жестко прикрепленными дисками 2 и устанавливается в скважине 3, заполненной замерзающим грунтовым раствором 4. Расстояние между дисками назначается из условия h = 0,25D
R/(Rсд-mRсм), где h расстояние между дисками; D диаметр ствола; m D/d; R расчетное давление на мерзлый грунт на уровне верхнего из двух смежных дисков Rсд расчетное сопротивление мерзлого грунта сдвигу по грунту или грунтовому раствору в середине промежутка между смежными дисками; Rсм расчетное сопротивление мерзлого грунта сдвигу по поверхности смерзания ствола в середине промежутка между смежными дисками. 1 ил. Рисунки
Заявка
4418296/33, 10.03.1988
Всесоюзный научно-исследовательский институт по строительству магистральных трубопроводов
Хафизов Р. М, Поляков В. Е, Мухаметдинов Х. К, Сумароков В. С, Желудков Н. Н, Отрощенко О. Л
МПК / Метки
МПК: E02D 5/80
Метки: анкер
Опубликовано: 20.11.1995
Код ссылки
<a href="https://patents.su/0-1550958-anker.html" target="_blank" rel="follow" title="База патентов СССР">Анкер</a>
