Устройство для добычи полезных ископаемых со дна моря

Номер патента: 1538610

Формула

1. УСТРОЙСТВО ДЛЯ ДОБЫЧИ ПОЛЕЗНЫХ ИСКОПАЕМЫХ СО ДНА МОРЯ, включающее приемную камеру с рыхлителем, соединенную с ней разделительную камеру, сообщенную с транспортным трубопроводом, и отводной патрубок, размещенный в разделительной камере, отличающееся тем, что, с целью повышения эффективности устройства в работе за счет уменьшения потерь полезных ископаемых, оно снабжено турбиной с лопатками, выполненной в форме усеченного конуса, установленной с возможностью вращения в разделительной камере и ориентированной меньшим основанием в направлении отводного патрубка, а большим основанием - в направлении приемной камеры.
2. Устройство по п.1, отличающееся тем, что турбина снабжена кольцевыми ободами, закрепленными на ее основаниях.

Описание

Изобретение относится к горной промышленности и предназначено для добычи полезных ископаемых со дня моря.
Цель изобретения повышение эффективности устройства в работе за счет уменьшения потерь полезных ископаемых.

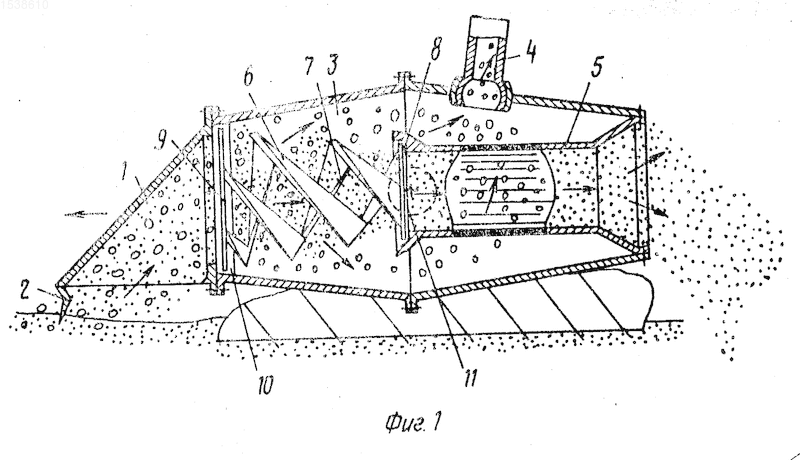

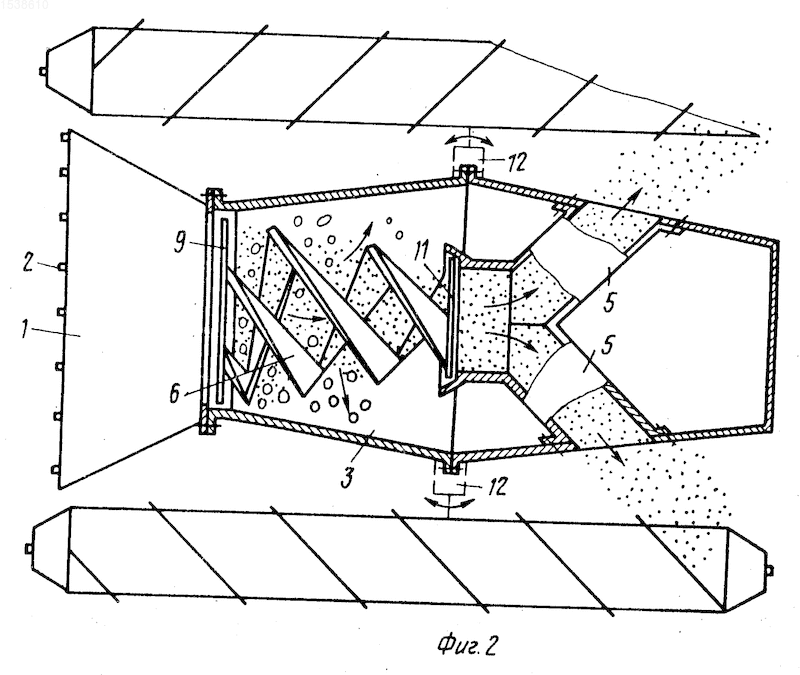

На фиг. 1 изображено устройство, продольный разрез; на фиг. 2 то же, вид сверху.
Устройство для добычи полезных ископаемых со дня моря включает приемную камеру 1 с рыхлителем 2, соединенную с ней разделительную камеру 3, сообщенную с транспортным трубопроводом 4, отводной патрубок 5, размещенный в разделительной камере 3, и турбину 6 с лопатками 7. Турбина 6 выполнена в форме усеченного конуса, установлена с возможностью вращения в разделительной камере 3 и ориентирована меньшим основанием в направлении отводного патрубка 5, а большим основанием в направлении приемной камеры 1. На меньшем основании турбины 6 закреплен обод 8, а на большем основании обод 9. Ободы 8 и 9 установлены в опорах качения 10. У входа в отводной патрубок 5 установлен фильтр 11. Устройство закреплено на качалках 12.
Устройство работает следующим образом.
Устройство, двигаясь по дну моря, рыхлителями 2 вспучивает поверхностный слой дна. При этом за счет разности давлений образуется всасывающий поток, подхватывающий взвешенные частицы полезного ископаемого и ила. Через камеру 1 поток попадает в разделительную камеру 3, где с помощью турбины 6 завихряется и разделяется на два потока: основной, который подхватывает отделенные от ила более тяжелые частицы полезного ископаемого, и отводной, состоящий из более мелких частиц ила. Под действием вращения турбины 6 частицы полезного ископаемого направляются в транспортный трубопровод 4. Поток, состоящий из частиц ила, под действием центробежной силы, возникающей в результате вращения лопаток 7 турбины 6, сужается и в виде вихревого потока направляется через фильтр 11 в отводной патрубок 5. С помощью качалок 12 устройство при своем движении поддерживает заданное расстояние камеры 1 от поверхности дна моря.
Изобретение относится к горной промышленности и предназначено для добычи полезных ископаемых со дна моря. Цель - повышение эффективности устройства в работе за счет уменьшения потерь полезных ископаемых. Устройство включает приемную камеру (К) 1 с рыхлителем 2, соединенную с ней разделительную К 3, отводной патрубок 5 и турбину 6 с лопатками 7. Транспортный трубопровод 4 соединен с К 3. В разделительной К 3 размещен патрубок 5. Турбина 6 выполнена в форме усеченного конуса, установлена в К 3 с возможностью вращения и ориентирована меньшим основанием в направлении патрубка 5, а большим основанием - в направлении приемной К 1. На основаниях турбины 6 установлены ободы 8 и 9. В разделительной К 3 в результате вращения турбины 6 поток разделяется на полезное ископаемое и частицы ила. Полезное ископаемое направляется в транспортный трубопровод 4. Частицы ила выводятся через отводной патрубок 5. 1 з. п. ф-лы, 2 ил.

Рисунки

Заявка

4367627/03, 22.01.1988

Центральное конструкторское бюро "Океангеотехника" Южного производственного объединения по морским геологоразведочным работам "Южморгеология"

Железнов Ю. Н

МПК / Метки

МПК: E21C 50/00

Метки: дна, добычи, ископаемых, моря, полезных

Опубликовано: 20.01.1996
