Установка для лазерной обработки
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. УСТАНОВКА ДЛЯ ЛАЗЕРНОЙ ОБРАБОТКИ, содержащая станину с закрепленным на ней фокусирующим объективом, лазер, координатный стол, установленный на направляющих с возможностью перемещения по двум взаимно перпендикулярным направляющим в плоскости, перпендикулярной оптической оси лазера, и герметичное ограждение зоны реза, отличающаяся тем, что, с целью уменьшения габаритов путем локализации зоны реза, ограждение зоны реза выполнено в виде короба, закрепленного на координатном столе, и плиты, установленной на станине в месте закрепления фокусирующего объектива, причем размеры плиты превышают размеры короба на величину хода стола, а направляющие последнего вынесены за пределы ограждения.
2. Установка по п. 1, отличающаяся тем, что, с целью повышения герметичности короба, в нем по периметру в зоне контакта с плитой установлены уплотнительные элементы в виде скребков из эластичного материала.
Описание
Целью изобретения является уменьшение габаритов путем локализации зоны реза.

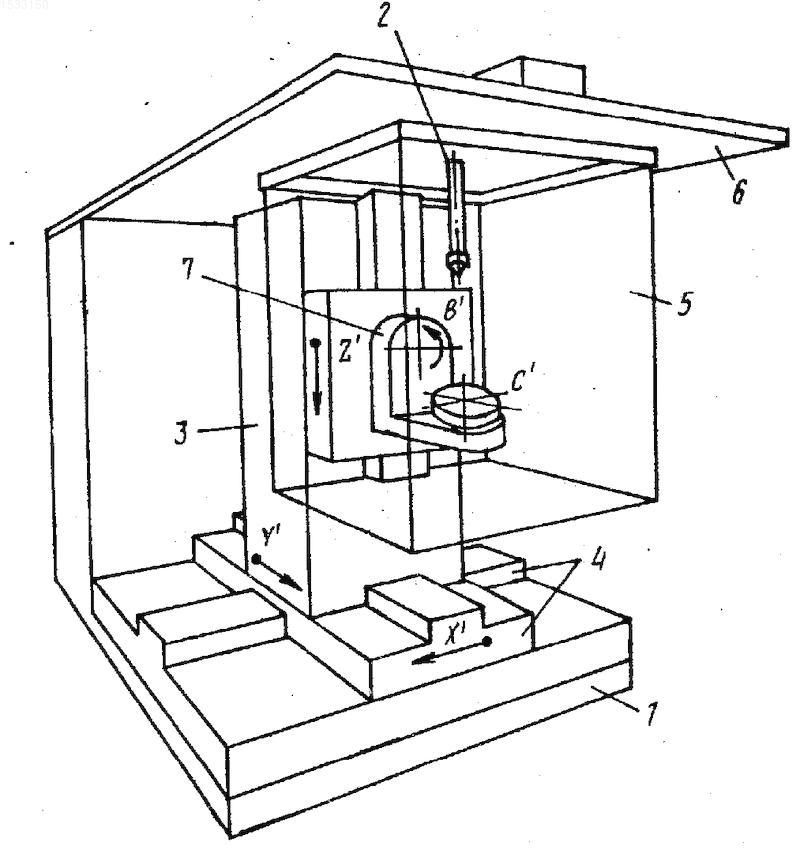

На чертеже изображена схема установки.
Установка содержит станину 1 с закрепленным на ней фокусирующим объективом 2, лазер (на чертеже не показан), координатный стол 3, установленный на направляющих 4 с возможностью перемещения по двум взаимно перпендикулярным направлениям в плоскости, перпендикулярной оптической оси лазера, и герметичное ограждение 5 зоны реза.
Ограждение зоны реза выполнено в виде короба, закрепленного на координатном столе 3, и плиты 6, установленной на станине 1 в месте закрепления 4 фокусирующего объекта 2. Размеры плиты превышают размеры короба на величину хода стола, а направляющие последнего вынесены за пределы ограждения. Установка также содержит глобусный стол 7.
Установка работает следующим образом.
При перемещении стола 1 вместе с ним перемещается закрепленное на столе ограждение 5. Верхняя часть ограждения с резиновыми уплотнительными прокладками скользит по поверхности плиты, не нарушая контакта с ней. Все перемещения дополнительного глобусного стола, включая дополнительное линейное, координатное и два круговых, происходит внутри ограждения 5, там же осуществляются перемещения обрабатываемых деталей по ограниченному количеству координат, что позволяет уменьшить габариты установки. (56) Каталог "Электрофизические и электрохимические станки". М. : ВНИИТЭМР, 1986, с. 46.
Изобретение относится к оборудованию для лазерной обработки. Цель изобретения - уменьшение габаритов путем локализации зоны реза. Установка содержит станину с закрепленным на ней фокусирующим объективом, лазер, координатный стол, установленный на направляющих с возможностью перемещения по двум взаимно перпендикулярным направлениям в плоскости, перпендикулярной оптической оси лазера, и герметичное ограждение зоны реза. Ограждение выполнено в виде короба, закрепленного на координатном столе, и плиты, установленной на станине в месте закрепления фокусирующего объектива. Размеры плиты превышают размеры короба на величину хода стола, а направляющие последнего вынесены за пределы ограждения. Внутри ограждения осуществляется перемещение обрабатываемых деталей по ограниченному количеству координат, что позволяет уменьшить габариты установки. 1 з. п. ф-лы, 1 ил.
