Устройство для крепления горловины мешка к наполнительным машинам

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ГОРЛОВИНЫ МЕШКА К НАПОЛНИТЕЛЬНЫМ МАШИНАМ, содержащее грузонесущий патрубок и зажимной механизм с приводом, отличающееся тем, что, с целью улучшения санитарно гигиенических условий работы устройства, зажимной механизм выполнен в виде план шайбы с буртом, в центральной части которого выполнено окно, а грузонесущий патрубок установлен с возможностью крепления одним концом к течке бункера наполнительной машины, а другим внутри мешка, причем на грузонесущем патрубке телескопически установлен патрубок, жестко закрепленный в окне зажимного механизма, и жестко закреплен колпак, на боковой поверхности которого установлен патрубок для соединения с аспирационной системой, при этом устройство снабжено форсунками, жестко закрепленными на верхней торцовой поверхности планшайбы, к каждой из которых с одной стороны подсоединена магистраль для подвода воды, а с другой магистраль для подвода воздуха, последняя связана с электромагнитами, каждый из которых включает силовой цилиндр и сердечник, причем сердечник выполнен в виде скобы, установленной с возможностью охвата магистрали для подвода воздуха, а на верхней торцовой поверхности планшайбы жестко закреплены вертикальные кронштейны, жестко связанные со штоком силового цилиндра.

Изобретение относится к расфасовочно-упаковочному оборудованию и может быть использовано для упаковки порошкообразных и зернистых материалов, в том числе муки, крупы, минеральных удобрений и т.п. в пищевой, химической и других отраслях промышленности.
Целью изобретения является улучшение санитарно-гигиенических условий работы устройства за счет применения системы пылеподавления и аспирации.

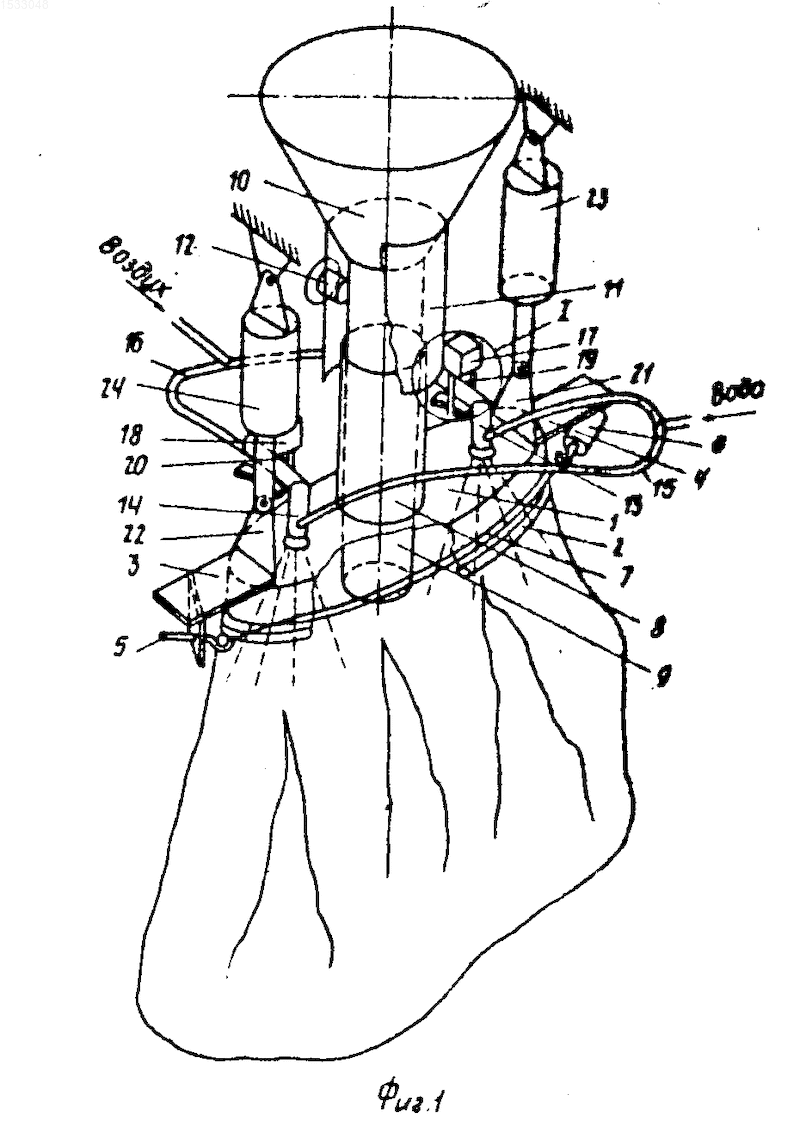

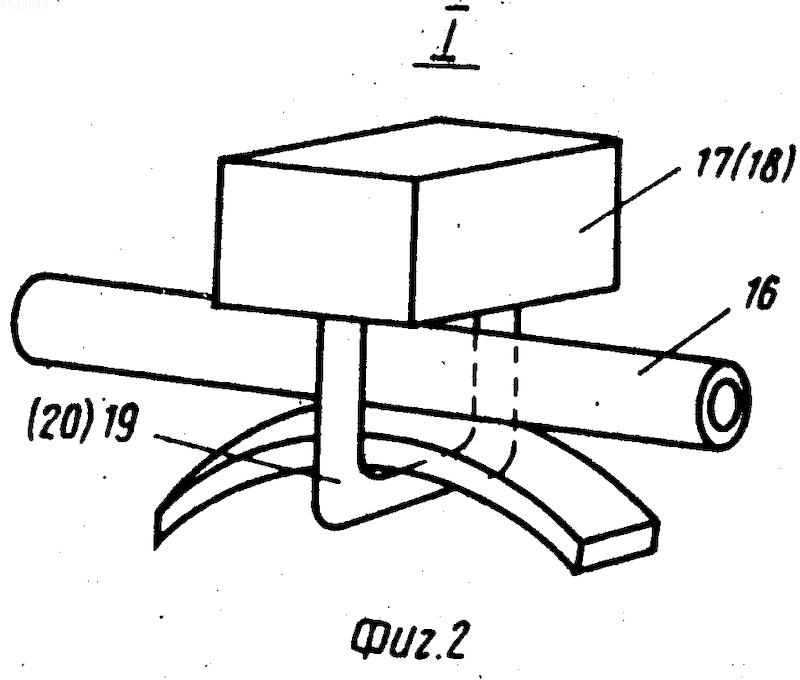

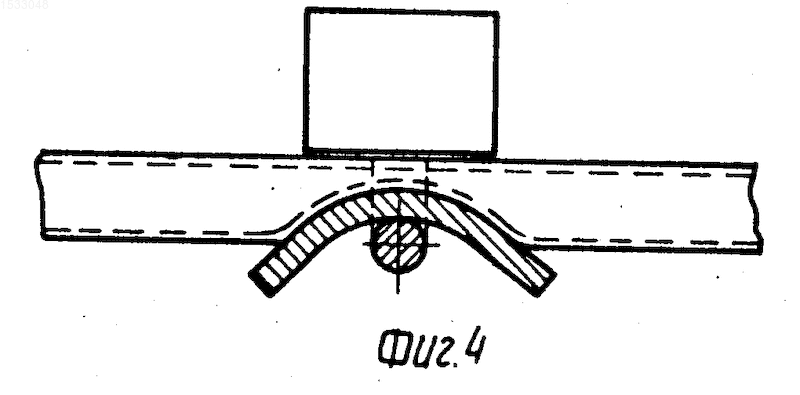

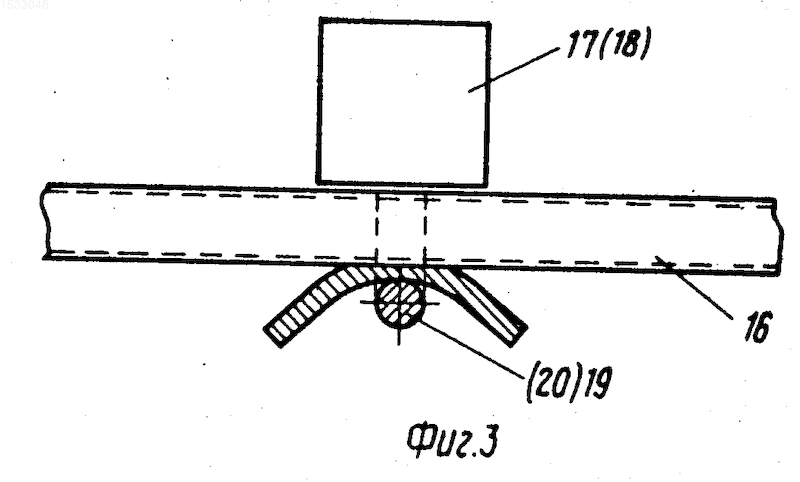

На фиг.1 изображено устройство для крепления горловины мешка к наполнительным машинам; на фиг.2 узел I на фиг.1; на фиг.3 схема работы электромагнита, положение 1; на фиг.4 то же, положение 2.
Устройство для крепления горловины мешка к наполнительным машинам содержит планшайбу 1 с буртом 2, на верхней торцовой поверхности которой жестко закреплены кронштейны 3 и 4, связанные соответственно с крюком 5 и силовым цилиндром 6, шток которого жестко связан с тросиком 7 для зажима горловины мешка. В центральной части планшайбы 1 выполнено окно, в котором жестко закреплен патрубок 8, а в последнем свободно установлен грузонесущий патрубок 9, жестко связанный с течкой 10 бункера, к которой жестко прикреплен колпак 11, на боковой поверхности которого жестко закреплен патрубок 12, соединенный с аспирационной системой, причем устройство снабжено форсунками 13 и 14, жестко закрепленными на верхней торцовой поверхности планшайбы 1, к которым подсоединены с одной стороны магистраль 15 для подвода воды, а с другой магистраль 16 для подвода воздуха, при этом воздушная магистраль 16 связана с электромагнитами 17 и 18, у которых сердечники 19 и 20 выполнены в виде скоб, причем на верхней торцовой поверхности планшайбы 1 жестко закреплены вертикальные кронштейны 21 и 22, жестко связанные со штоками силовых цилиндров 23 и 24, соединенных с неподвижными опорами.
Принцип работы устройства заключается в следующем.
Горловина мешка надевается на планшайбу 1 и зажимается при помощи тросика 7 поверх бурта 2 с целью исключения соскальзывания мешка при его заполнении. Тросик 7 при этом обматывается вокруг планшайбы 1 и, предварительно зажимая горловину мешка, свободным концом закрепляется на крюке 5. При включении силового цилиндра 6 его шток втягивается, производя основную затяжку тросика 7. Начинается заполнение мешка зернистым или порошкообразным материалом. Одновременно с этим начинают подаваться по соответствующим магистралям 15 и 16 вода и воздух и, соединяясь в распыливающей форсунке, впрыскиваются в заполняемый мешок. Встроенные в воздушную магистраль 16 электромагниты 17 и 18 имеют кольцевые сердечники 19 и 20, которые, втягиваясь с заданной частотой, перекрывают воздушную магистраль 16, образуя тем самым пульсацию воздуха, что в свою очередь улучшает распыление водно-воздушной смеси. Непогашенная форсунками пыль поступает в пространство между патрубками 8 и 9 и попадает под колпак 11 и далее по патрубку 12 поступает в аспирационную систему. Таким образом, обеспечивается полное пылеподавление в области работы устройства. После окончания заполнения мешка соответствующим материалом тросик 7 отстреливается, высвобождая горловину из зажима.
Выполнение в центральной части планшайбы окна, в котором жестко закреплен патрубок, а в последнем свободно установлен грузонесущий патрубок, жестко связанный с течкой бункера, к которой жестко прикреплен колпак, на боковой поверхности которого жестко закреплен патрубок, соединенный с аспирационной системой, позволяет одновременно производить заполнение мешка и пылеотсос с горловины мешка.
Снабжение устройства форсунками, жестко закрепленными на верхней торцовой поверхности планшайбы, к которым подсоединены с одной стороны магистраль для подвода воды, а с другой магистраль для подвода воздуха, позволяет производить пылеподавление в зоне заполнения мешка водно-воздушной смесью.
Связь воздушной магистрали с электромагнитами, у которых сердечники выполнены в виде скоб, позволяет осуществлять пульсированную подачу воздуха, что улучшает распыление водно-воздушной смеси.
Предлагаемое устройство позволяет улучшить санитарно-гигиенические условия работы устройства за счет применения системы пылеподавления и аспирации.
Изобретение относится к расфасовочно-упаковочному оборудованию и может быть использовано для упаковки порошкообразных и зернистых материалов. Цель изобретения улучшение санитарно-гигиенических условий работы устройства за счет применения системы пылеподавления и аспирации. Устройство содержит грузонесущий патрубок 9, установленный одним концом внутри мешка, а другим с возможностью крепления к течке бункера. Зажимной механизм выполнен в виде планшайбы 1 с буртом 2, в центральной части которого выполнено окно, в котором жестко закреплен патрубок 8, телескопически установленный на грузонесущем патрубке 9, на котором жестко закреплен колпак 11, на боковой поверхности которого установлен патрубок 12 для соединения с аспирационной системой. Форсунки 14 жестко закреплены на верхней торцовой поверхности планшайбы 1, к каждой из которых с одной стороны подсоединена магистраль 15 для подвода воды, а с другой магистраль 16 для подвода воздуха, которая связана с электромагнитами 17 и 18, соответственно включающими сердечники 19 и 20 в виде скобы, охватывающих магистраль 16, и силовые цилиндры 23, 24. На верхней торцовой поверхности планшайбы 1 жестко закреплены вертикальные кронштейны 21 и 22, жестко связанные со штоками силовых цилиндров 23, 24 соответственно. 4 ил.
