Свая
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1526325
Авторы: Дегтярев, Дорогобужев, Филлиппский, Харионовский
Формула
1. СВАЯ, включающая полый цилиндрический ствол с прорезями в нижней, размещенной в многолетнемерзлом грунте части, отличающаяся тем, что, с целью повышения надежности работы, прорези выполнены овальными с ориентацией большей оси параллельно продольной оси ствола, и расположены по периметру ствола с шагом, равным 0,1 - 0,3 длины его периметра, причем каждая прорезь в нижней части перекрыта жестко закрепленной в ней криволинейной, обращенной выпуклой поверхностью внутрь ствола пластиной, высота которой составляет 0,4 - 0,6 высоты прорези.
2. Свая по п. 1, отличающаяся тем, что высота каждой прорези составляет 0,25 - 0,4 длины периметра ствола.
3. Свая по пп. 1 и 2, отличающаяся тем, что прорези расположены ярусами со смещением одна относительно другой в каждом ярусе.
4. Свая по пп. 1 - 3, отличающаяся тем, что прорези, расположенные у нижнего торца ствола, отстоят от него на расстоянии 0,1 - 0,2 высоты прорези.
5. Свая по пп. 1 - 4, отличающаяся тем, что расстояние между смежными ярусами прорезей составляет 1,5 - 1,7 высоты прорези.
Описание
Целью изобретения является повышение надежности работы.

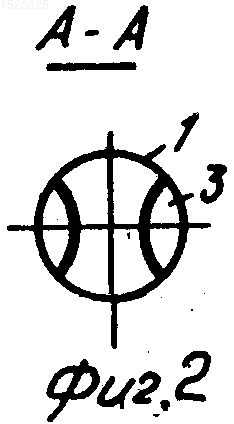

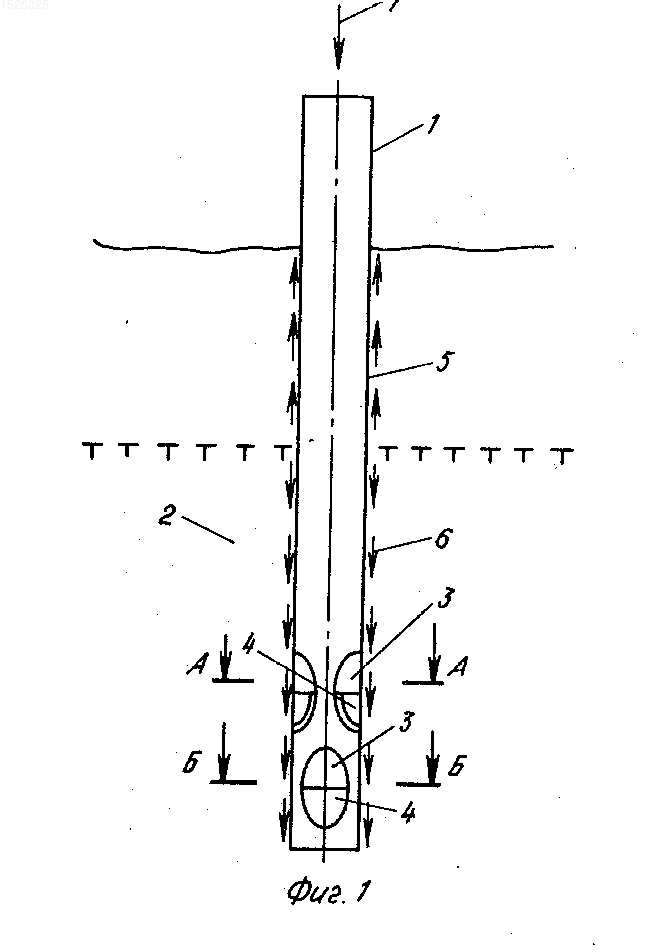

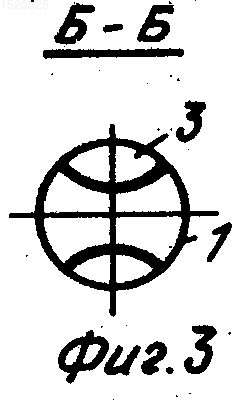

На фиг. 1 изображена свая, общий вид; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1.
Свая состоит из цилиндрического ствола 1 с прорезями 2 в нижней, размещенной в многолетнемерзлом грунте 3 части. Прорези 2 выполнены овальными с ориентацией большей оси параллельно продольной оси ствола 1 и расположены по периметру ствола 1 с шагом, равным 0,1-0,3 длины его периметра. Каждая прорезь 2 в нижней части перекрыта жестко закрепленной в ней криволинейной, обращенной выпуклой поверхностью внутрь ствола 1 пластиной 4, высота которой составляет 0,4-0,6 высоты прорези 2. Высота каждой прорези 2 составляет 0,25-0,4 длины периметра ствола, причем прорези 2 расположены ярусами со смещением одна относительно другой в каждом ярусе. Прорези 2, расположенные у нижнего торца ствола 1, отстоят от него на расстоянии, равно 0,1-0,2 высоты прорези, а расстояние между смежными ярусами прорезей 2 составляет 1,5-1,7 высоты прорези 2.
Свая работает следующим образом. В многолетнемерзлом грунте 3 паром протаивают скважину, в которой образуется разжиженный грунт. В скважину устанавливают сваю до расчетной глубины. Через овальные прорези 2 разжиженный грунт заполняет внутреннюю полость сваи. В многолетнемерзлом грунте 3 происходит смерзание сваи с грунтом, а также смерзание грунта внутри сваи через овальные прорези 2 с наружным грунтом. (56) Авторское свидетельство СССР N 1266262, кл. E 02 D 5/80, 1986.
Изобретение относится к строительству трубопроводов и может быть использовано при возведении опор газопроводов в условиях многолетнемерзлых грунтов. Целью изобретения является повышение надежности работы. Свая состоит из цилиндрического ствола 1 с прорезями 2 в нижней, размещенной в многолетнемерзлом грунте 3 части. Прорези 2 выполнены овальными с ориентацией большой оси параллельно продольной оси ствола 1 и расположены по периметру ствола 1 с шагом, равным 0,1 - 0,3 длины его периметра. Каждая прорезь 2 в нижней части перекрыта жестко закрепленной в ней криволинейной, обращенной выпуклой поверхностью внутрь ствола 1 пластиной 4, высота которой составляет 0,4 - 0,6 высоты прорези 2. Высота каждой прорези 2 составляет 0,25 - 0,4 длины периметра ствола. Прорези 2 расположены ярусами со смещением одна относительно другой в каждом ярусе, причем прорези 2, расположенные у нижнего торца ствола 1, отстоят от него на расстоянии 0,1 - 0,2 высоты прорези, а расстояние между смежными ярусами прорезей 2 составляет 1,5 - 1,7 высоты прорези 2. 4 з. п. ф-лы, 3 ил.
