Радиоэлектронный блок
Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1512469
Автор: Солдатов
Описание
2. Блок по п.1, отличающийся тем, что теплообменные стенки корпуса выполнены в виде полых камер с внутренними перегородками, сообщающихся между собой своими полостями и с полостью корпуса посредством вентиляционных отверстий.
3. Блок по пп.1 и 2, отличающийся тем, что каждая полая камера с перегородками образована профилированной обшивкой из тонколистового материала с гофрированными панелями из тонколистового материла с гофрами У-образной формы, которые соединены между собой основаниями своих гофр и обращены вершинами своих гофр в противоположные стороны, причем на вершинах гофр, обращенных во внешнюю сторону корпуса, установлена профилированная обшивка, а между вершинами гофр, обращенных во внутреннюю сторону корпуса, размещены гнездовые клиновидные части клиновидных пружинных тепловых разъемов, образованные разъемными полками и основаниями соседних гофр, при этом выступающие клиновидные части клиновидных пружинных тепловых разъемов выполнены с двумя, симметрично расположенными относительно соответствующих печатных плат наклонными рабочими поверхностями, и установлены в гнездовых клиновидных частях с возможностью взаимодействия их наклонных рабочих поверхностей с наклонными полками соседних гофр.
4. Блок по п.3, отличающийся тем, что наклонные рабочие поверхности выступающих клиновидных частей клиновидных пружинных тепловых разъемов образованы попарно размещенными пружинами с изогнутыми полками пластинами, ориентированными своими изогнутыми полками в каждой паре навстречу одна относительно другой, а каждая гофрированная панель выполнена одинаково ориентированными своими вершинами гофрами, причем гнездовые клиновидные части образованы наклонными полками гофр одних гофрированных панелей.
5. Блок по п.3, отличающийся тем, что наклонные рабочие поверхности выступающих клиновидных частей клиновидных пружинных тепловых разъемов образованы наклонными гранями жестких выступов, ориентированными навстречу одни относительно других, а каждая гофрированная панель выполнена с двумя гофрами, ориентированными в противоположные стороны своими вершинами, причем гнездовые клиновидные части образованы наклонными полками разных гофрированных панелей.

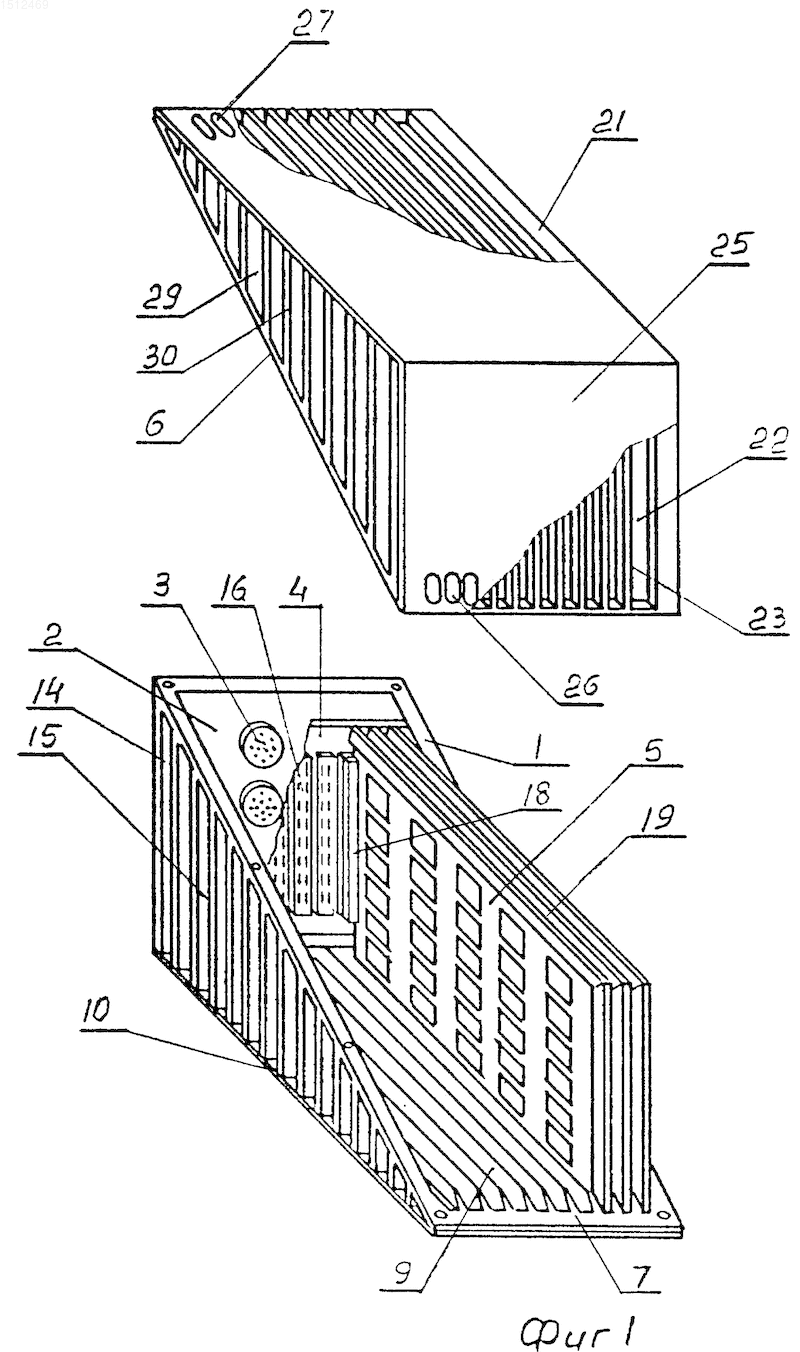

Рисунки
Заявка
4238944/09, 04.05.1987
Солдатов А. Л
МПК / Метки
МПК: H05K 7/20
Метки: блок, радиоэлектронный
Опубликовано: 27.09.2000
