Угловой акселерометр
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1501726
Автор: Анисимов
Формула
УГЛОВОЙ АКСЕЛЕРОМЕТР, содержащий кольцевую трубку в виде тороида или спирали с соединеннными концами и жесткой перегородкой, заполненную рабочей жидкостью, и дифференциальный узел съема информации, отличающийся тем, что, с целью упрощения конструкции акселерометра, в качестве рабочей жидкости использован жидкий ферромагнетик, а узел съема информации выполнен в виде силовой обмотки, расположенной в месте соединения концов трубки и соединенной с источником тока, и двух измерительных обмоток, расположенных по обе стороны перегородки и соединенных с дифференциальным усилителем.
Описание
Целью изобретения является упрощение конструкции углового акселерометра.

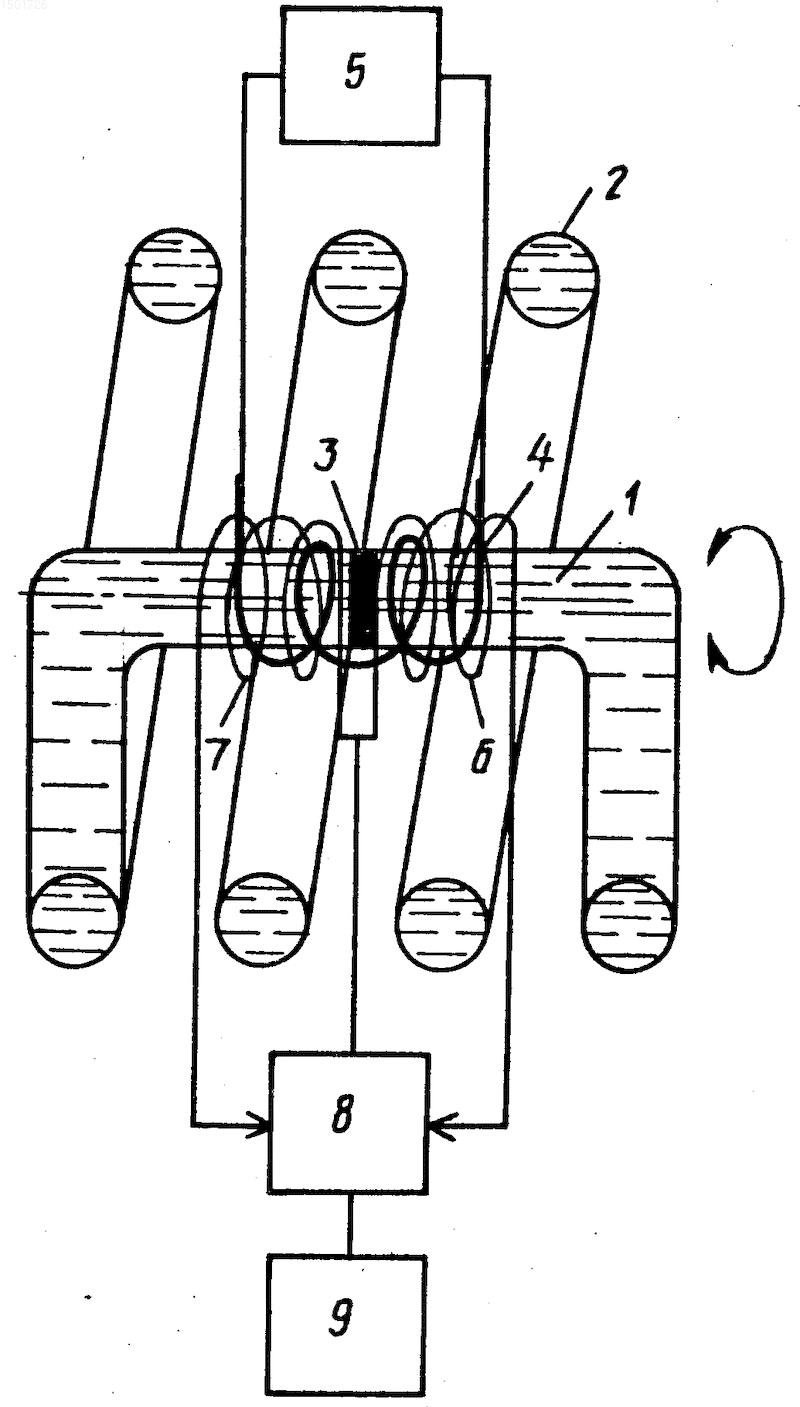

На чертеже представлена конструктивная схема акселерометра.
Акселерометр содержит магнитную жидкость 1, размещенную в кольцевой трубке 2 в виде тороида. В месте соединения концов трубки расположены жесткая перегородка 3 и силовая обмотка 4, соединенная с источником тока 5, а по обе стороны от перегородки расположены измерительные обмотки 6 и 7, соединенные с дифференциальным усилителем 8, на выходе которого включено регистрирующее устройство 9.
Угловой акселерометр работает следующим образом. Распространение механических колебаний в магнитной жидкости, находящейся в магнитном поле, приводит к колебаниям плотности, а следовательно, и намагниченности магнитной жидкости, что вызывает в свою очередь возбуждение в измерительных катушках, в которых расположена магнитная жидкость, переменной ЭДС.
Для измерения углового ускорения ось кольцевой трубки 2, выполненной в виде тороида или спирали, располагают вдоль оси вращения. При наличии измеряемого углового ускорения возникают колебания плотности жидкости, которые оказываются максимальными у жесткой перегородки, причем с одной стороны перегородки 3 плотность магнитной жидкости 1 возрастает, а с другой уменьшается. Поскольку магнитная жидкость 1 расположена в магнитном поле силовой обмотки 4, соединенной с источником тока 5, возникает изменение намагниченности магнитной жидкости 1, вызывающее появление в измерительных обмотках 6, 7 противофазных ЭДС, поступающих на дифференциальный усилитель 8, на выходе которого включено регистрирующее устройство 9. Большее ускорение приводит к большим колебаниям плотности, что в свою очередь вызывает появление больших противофазных ЭДС, и амплитуда выходного сигнала оказывается пропорциональной измеряемому угловому ускорению.
Использование в предлагаемом угловом акселерометре в качестве инерционной массы магнитной жидкости позволяет объединить функции чувствительного элемента акселерометра и чувствительного элемента узла съема информации, что упрощает конструкцию акселерометра по сравнению с известной конструкцией.
Изобретение относится к измерительной технике и предназначено для измерения угловых ускорений. Цель изобретения - упрощение конструкции углового акселерометра. Это достигается тем, что в угловом акселерометре, содержащем кольцевую трубку 2 в виде тороида или спирали с соединенными концами, заполненную рабочей жидкостью 1, в качестве последней применен жидкий ферромагнетик, а узел съема информации выполнен в виде силовой обмотки 4, соединенной с источником тока 5, и двух измерительных обмоток 6 и 7, соединенных с дифференциальным усилителем 8. При наличии измеряемого углового ускорения возникают колебания плотности магнитной жидкости 1 и изменение ее намагниченности, вызывающее появление в измерительных обмотках 6 и 7 противофазных ЭДС, измеряемых дифференциальным узлом съема информации. Использование в акселерометре в качестве инерционной массы жидкого ферромагнетика позволяет объединить функции чувствительного элемента акселерометра и чувствительного элемента узла съема информации, что упрощает конструкцию акселерометра. 1 ил.
Рисунки
Заявка
4154786/10, 01.12.1986
Тульский государственный педагогический институт им. Л. Н. Толстого
Анисимов М. М
МПК / Метки
МПК: G01P 15/08
Метки: акселерометр, угловой
Опубликовано: 10.09.1995
