Многозвенный режекторный фильтр
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
МНОГОЗВЕННЫЙ РЕЖЕКТОРНЫЙ ФИЛЬТР, содержащий отрезок полосковой линии передачи, в которую последовательно включены индуктивные и емкостные элементы, гиромагнитные резонаторы, электромагнитно связанные с индуктивными элементами, при этом индуктивные элементы выполнены в виде витков, и магнитную систему с полюсными наконечниками, отличающийся тем, что, с целью увеличения режекции при одновременном снижении габаритов, между каждыми индуктивным и емкостным элементами введены дополнительные отрезки полосковой линии передачи длиной, не превышающей
/8, с волновым сопротивлением, большим волнового сопротивления отрезка полосковой линии передачи, заземленные перегородки, отделяющие смежные гиромагнитные резонаторы один от другого и одни концы которых соединены между собой, при этом гиромагнитные резонаторы расположены на окружности, центр которой расположен в точке соединения одних концов заземленных перегородок, которая размещена на продольной оси полюсных наконечников, а угол
между смежными заземленными перегородками выбран равным
где n количество гиромагнитных резонаторов, рабочая длина волны.
Описание
Цель изобретения увеличение режекции при одновременном снижении габаритов.

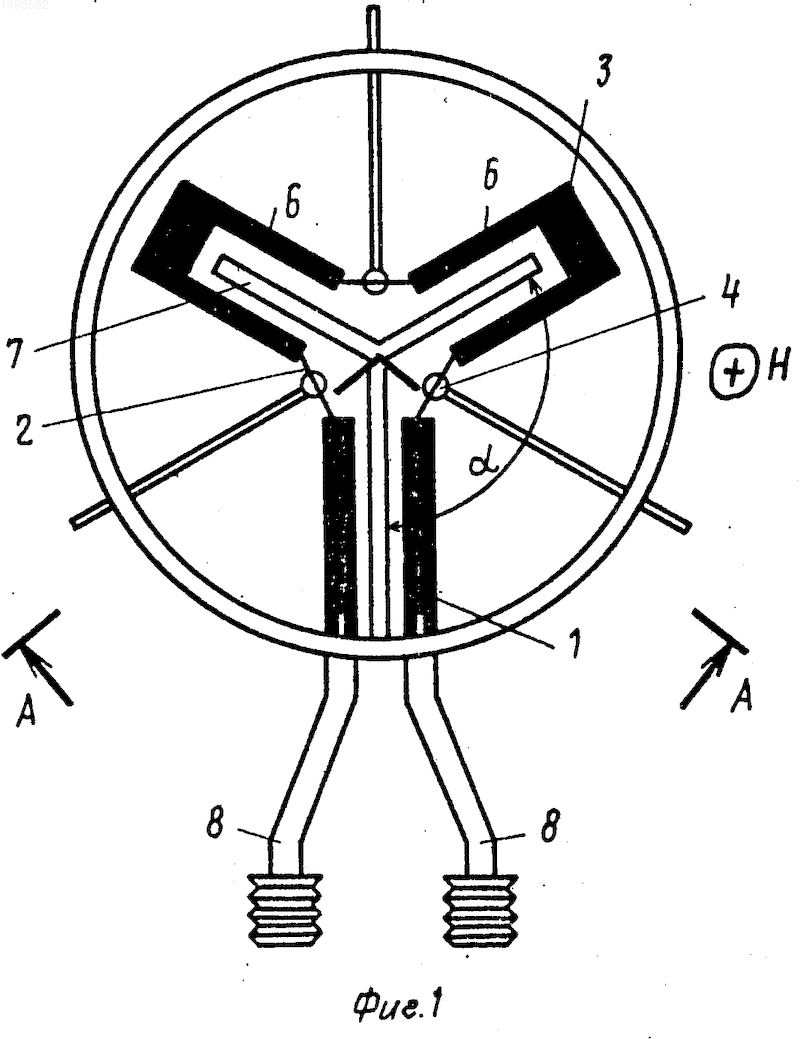

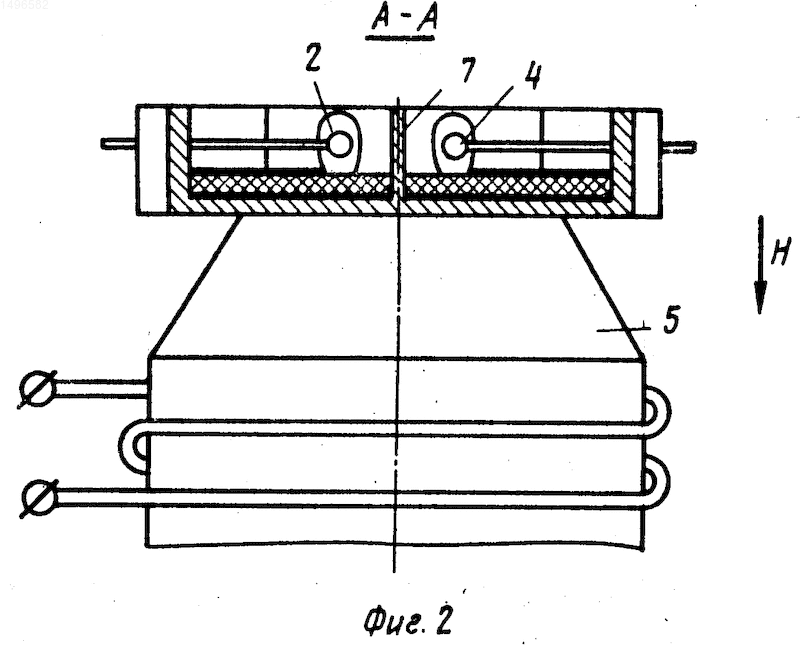

На фиг. 1 показана конструкция многозвенного режекторного фильтра; на фиг.2 сечение А-А на фиг.1.
Многозвенный режекторный фильтр содержит отрезок 1 полосковой линии передачи, индуктивные и емкостные элементы 2 и 3, гиромагнитные резонаторы 4, магнитную систему с полюсными наконечниками 5, дополнительные отрезки 6 полосковой линии передачи и заземленные перегородки 7. При этом индуктивные элементы выполнены в виде витков.
Многозвеный режекторный фильтр работает следующим образом.
Электромагнитный сигнал, поступая на коаксиальный вход фильтра, взаимодействует поочередно с гидромагнитными резонаторами 4, когда частота сигнала совпадает или близка их резонансной частоте. Происходящее при этом резонансное затухание сигнала (режекция) увеличивается с увеличением количества n гиромагнитных резонаторов 4, с увеличением их связи с линией передачи и устранением прямого взаимодействия между собой. В данном фильтре минимальное количество резонаторов равно 2, а максимальное может превышать 3 за счет увеличения числа n симметрично состыкованных под углом
2
n заземленных перегородок 7, отделяющих гиромагнитные резонаторы 4 один от другого. Прямое взаимодействие между гиромагнитными резонаторами 4 в данном фильтре устранено путем введения дополнительных отрезков 6, увеличивающих расстояние между гиромагнитными резонаторами 4, а также за счет отделения гиромагнитных резонаторов 4 один от другого с помощью симметрично состыкованных заземленных перегородок 7. Последнее достигается за счет изгибания линии передачи вокруг периферийных участков перегородок 7. При этом уменьшаются габариты и масса предлагаемого фильтра.Изобретение относится к технике СВЧ, а именно к гидромагнитным режекторным фильтрам. Цель изобретения увеличение режекции при одновременном снижении габаритов. Фильтр содержит отрезок 1 полосковой линии передачи, индуктивные и емкостные элементы 2 и3, гидромагнитные резонаторы 4 и магнитную систему с полюсными наконечниками. В фильтре минимальное количество резонаторов равно 2, а максимальное может превышать 3 за счет увеличения числа n введенных симметрично состыкованных под углом
= 2 /n заземленных перегородок 7, отделяющих резонаторы 4 один от другого. Прямое взаимодействие между резонаторами 4 устранено путем введения дополнительных отрезков 6. 2 ил. Рисунки
Заявка
4242910/09, 11.05.1987
Хохлышев И. О, Чуркин В. И
МПК / Метки
МПК: H01P 1/218
Метки: многозвенный, режекторный, фильтр
Опубликовано: 27.09.1995
