Способ изготовления тепловой трубы
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Способ изготовления тепловой трубы, включающий вакуумирование, обезгаживание, заправку тепловой трубы теплоносителем из патрона путем вскрытия последнего и герметизацию тепловой трубы, отличающийся тем, что, с целью улучшения качества и упрощения технологии изготовления тепловой трубы, вскрытие патрона совмещают с заправкой тепловой трубы путем их совместного нагрева до 850 1300oС после герметизации трубы.
Описание
Цель изобретения улучшение качества и упрощение технологии изготовления тепловых труб.

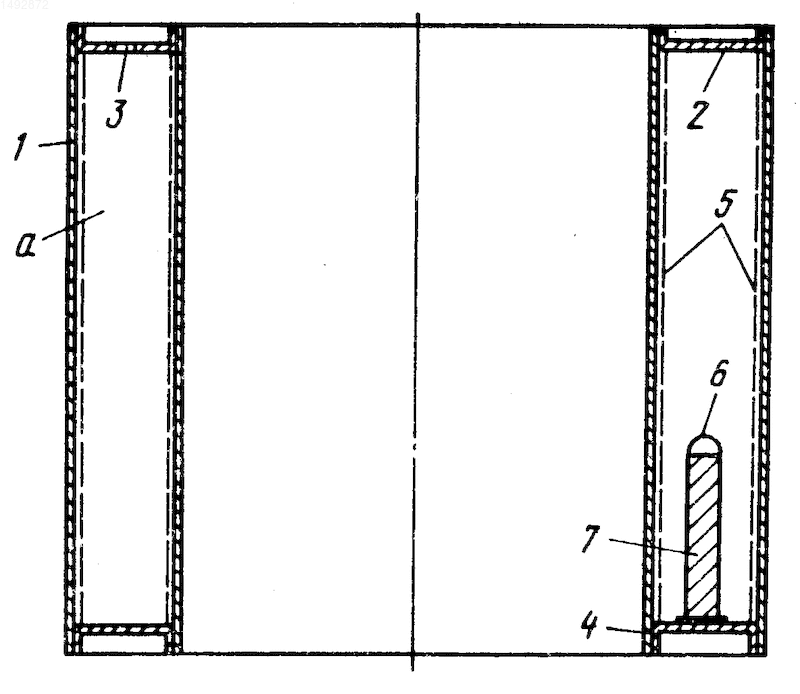

На чертеже изображена тепловая труба, изготовленная предлагаемым способом.
Тепловая труба содержит корпус 1, снабженный верхней крышкой 2 с отверстием 3 и нижней крышкой 4, внутри которого размещены капиллярная структура 5 и герметичный патрон 6 с теплоносителем 7.
В корпусе 1 тепловой трубы размещают капиллярную структуру 5 и закрепляют нижнюю крышку 4. Затем внутрь помещают герметичный патрон 6 с теплоносителем 7 и закрепляют верхнюю крышку 2.
Собранную таким образом тепловую трубу помещают в вакуумную камеру, вакуумируют, обезгаживают через отверстие 3. Далее электронным лучом производят сварку крышек 2 и 4 с корпусом 1 и заплавку отверстия 3. После этого тепловую трубу нагревают до температуры 850 1300oC, в результате чего герметичный патрон 6 разрушается и теплоноситель 7 поступает в капиллярную структуру 5 кольцевой тепловой трубы.
Герметичный патрон может быть изготовлен из геттерного материала, поглощающего газы.
Данный способ изготовления тепловой трубы улучшает качество изготавливаемых тепловых труб и упрощает технологию их изготовления.
Изобретение относится к области теплотехники и может быть использовано при заполнении высокотемпературных тепловых труб теплоносителем. Цель изобретения - улучшение качества и упрощение технологии изготовления тепловых труб. Для этого в корпусе 1 тепловой трубы размещают капиллярную структуру 5 и закрепляют нижнюю крышку 4. Затем внутрь помещают герметичный патрон 6 с теплоносителем 7 и закрепляют верхнюю крышку 2. Собранную таким образом тепловую трубу помещают в вакуумную камеру, вакуумируют и обезгаживают ее через отверстие 3. После этого тепловую трубу нагревают до температуры 850 - 1300oC, в результате чего герметичный патрон 6 разрушается и теплоноситель 7 поступает в капиллярную структуру тепловой трубы. При этом герметичный патрон может быть изготовлен из геттерного материала, поглощающего газы. 1 ил.
