Магнитная система для свч-прибора
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
МАГНИТНАЯ СИСТЕМА ДЛЯ СВЧ-ПРИБОРА, содержащая магниты, два цилиндрических полюсных наконечника, контактирующих с магнитами по наружной боковой поверхности, по крайней мере, один из которых содержит подвижную часть, а их торцевые поверхности неподвижны и образуют рабочий зазор, отличающаяся тем, что, с целью расширения диапазона регулировки напряженности магнитного поля в рабочем зазоре, поверхности подвижной и неподвижной частей наконечника, обращенные одна к другой, размещены в плоскости, перпендикулярной продольной оси системы.
Описание
Целью изобретения является расширение диапазона регулировки напряженности магнитного поля в рабочем зазоре, обеспечивающем быстрое согласование параметров магнитной системы и прибора.

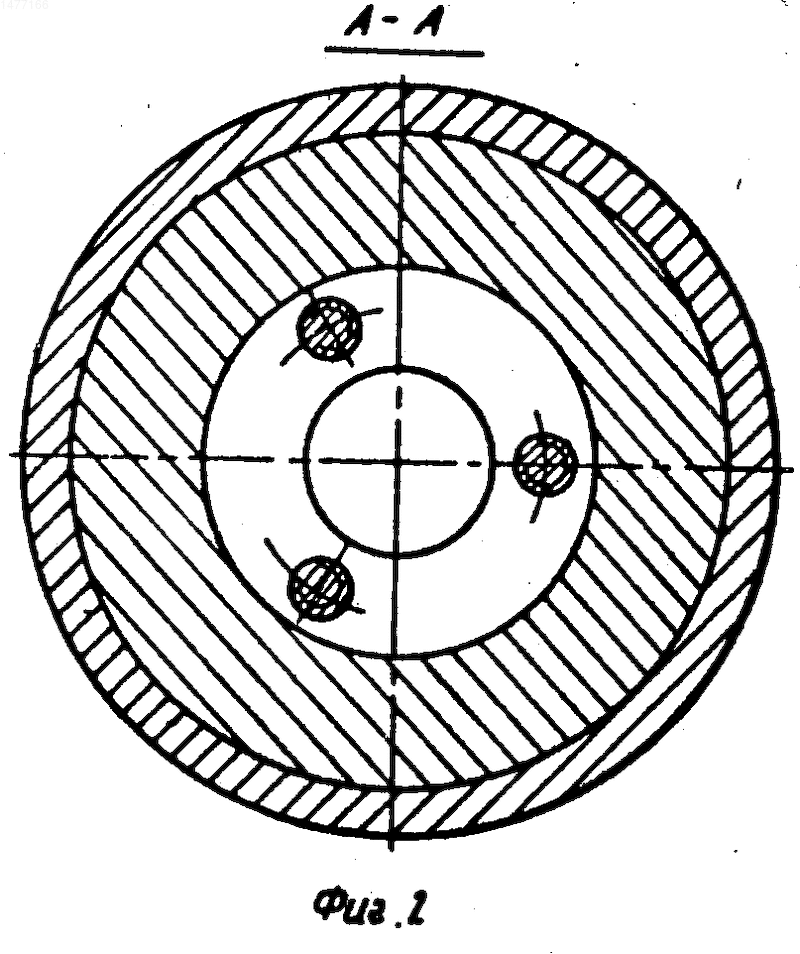

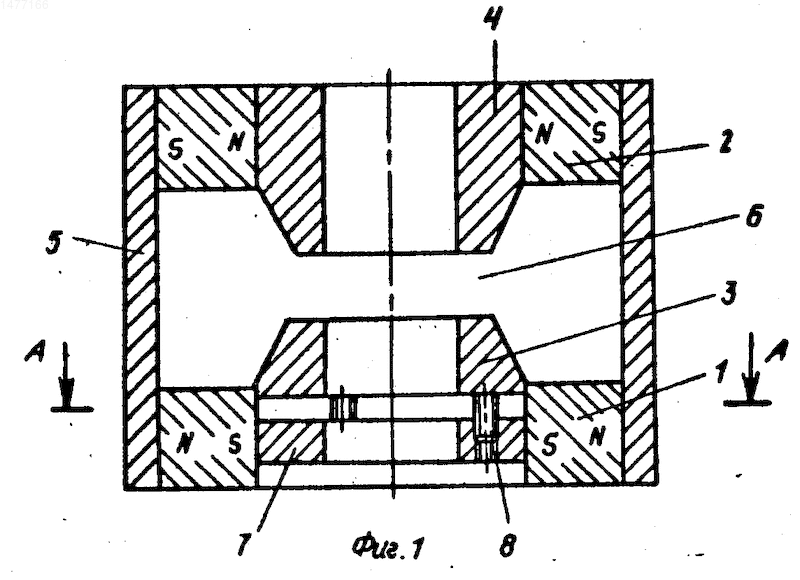

На фиг.1, 2 изображена предлагаемая магнитная система, продольный и поперечный разрезы.
Магнитная система состоит из двух кольцевых радиально-намагниченных магнитов 1, 2, армированных цилиндрическими полюсными наконечниками 3, 4. Магниты 1, 2 неподвижно расположены в магнитомягком экране 5. Полюсные наконечники 3, 4 установлены в магнитной системе так, что их торцовые части, образующие рабочий зазор 6, неподвижны, что обеспечивает его постоянную длину. По крайней мере, один из полюсных наконечников 3 состоит из двух частей, одна из которых выполнена в виде кольца 7 и является подвижной. В кольце 7 симметрично расположены три резьбовых отверстия, проходящие параллельно оси системы, сквозь которые проходят три винта 8. Наружный диаметр кольца 7 обеспечивает его свободное перемещение во внутреннем отверстии магнита 1 вдоль оси системы. Кольцо 7 может вплотную прилегать к неподвижной части полюсного наконечника 3.
Устройство работает следующим образом.
Ввинчивая винты 8 до упора в неподвижную часть полюсного наконечника 3 и далее, кольцо 7 отодвигают от неподвижной части полюсного наконечника 3, что приводит к образованию воздушного зазора между неподвижной 3 и подвижной 7 частями полюсного наконечника. Таким образом уменьшается проводимость магнитной системы и снижается напряженность магнитного поля.
В предлагаемой магнитной системе величина напряженности магнитного поля регулируется за счет изменения воздушного зазора между неподвижной и подвижной частями, по крайней мере, одного из полюсных наконечников. При этом поскольку в процессе регулировки торцы полюсных наконечников и сами магниты остаются неподвижными (т.е. рабочий зазор имеет постоянную длину и форму), топография магнитного поля в рабочем зазоре постоянна. В результате обеспечивается быстрое согласование параметров магнитной системы и прибора. В конечном итоге, время, необходимое для настройки и окончательной армировки прибора, сокращается в 1,3-1,5 раза.
Изобретение относится к радиотехнике. Цель изобретения - расширение диапазона ругулировки напряженности магнитного поля в рабочем зазоре, обеспечивающей быстрое согласование параметров магнитной системы и прибора. Один из полюсных наконечников 3 (4) магнитов 1(2) выполнен из двух частей. Кольцо 7 подвижно. Перемещение последнего обеспечивает образование или изменение воздушного зазора между наконечником 3(4) и кольцом 7. Это, в свою очередь, уменьшает проводимость магнитной системы и снижает величину напряженности магнитного поля. 2 ил.
